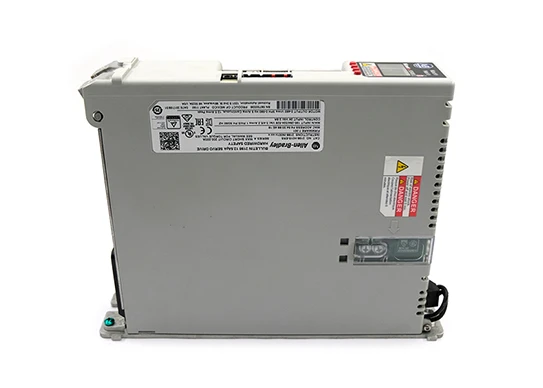

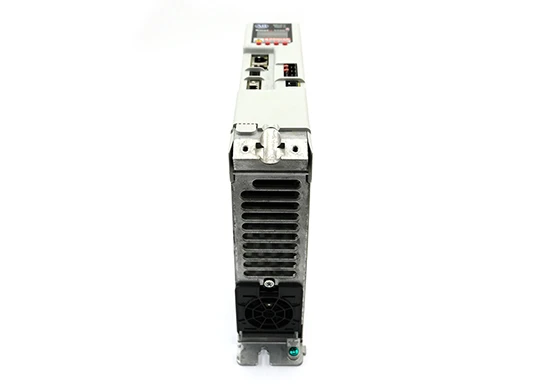

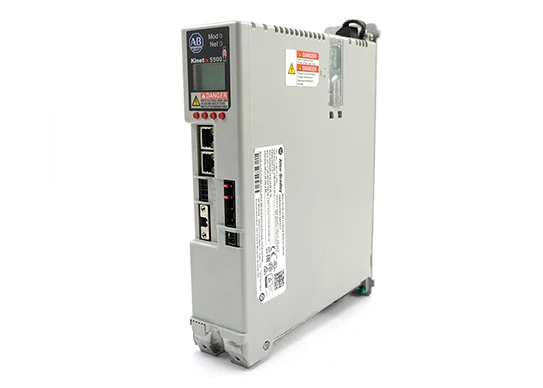

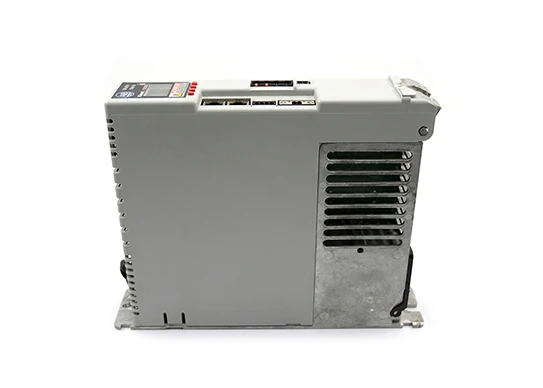

Allen-Bradley 2198-H015-ERS — это сервопривод Kinetix 5500. Созданный на основе интегрированной архитектуры среднего класса, семейство сервоприводов Kinetix 5500, включая 2198-H015-ERS, оснащено интегрированными возможностями безопасности и управления движением через Ethernet I/P для привода серво- и асинхронных двигателей, а также цифровой обратной связью для мониторинга в реальном времени и оценки производительности системы.
Сервопривод 2198-H015-ERS предназначен для работы в различных диапазонах входного напряжения питания, таких как 195-264 В среднеквадратичного значения (номинальное напряжение однофазного тока 240 В переменного тока), 195-264 В среднеквадратичного значения (номинальное напряжение трехфазного тока 240 В переменного тока) и 324-528 В среднеквадратичного значения (номинальное напряжение трехфазного тока 480 В переменного тока), при требуемом входном токе 5,2 А для трехфазного источника питания 324-528 В среднеквадратичного значения (требуется входной ток 3,4 А) и при однофазном напряжении 195-264 В переменного тока. Сервопривод имеет номинальный ток короткого замыкания 200 000 А (симметричный).
Выходные характеристики 2198-H015-ERS включают частоту ШИМ 4 кГц, максимальную частоту контура скорости 300 Гц и частоту контура тока 1000 Гц. Сервопривод имеет непрерывный выходной ток (среднеквадратичное значение) 5,0 А, непрерывный выходной ток (0 пик) 7,1 А, пиковый выходной ток (среднеквадратичное значение) 12,5 А и пиковый выходной ток (0 пик) 17,7 А. 2198-H015-ERS работает при напряжении 195… 264 В среднеквадратичного значения с непрерывным выходным током 1,0 кВт, однофазный; 195… 1,5 кВт при 264 В среднеквадратичного значения, трехфазный; 324… 3,2 кВт при 528 В среднеквадратичного значения, трехфазный.
Интеграция может быть достигнута с помощью встроенного двойного интерфейса связи Ethernet, который может использоваться как для линейного, так и для кольцевого буксирования, а эти порты Ethernet также позволяют реализовать интегрированные системы безопасности и управления движением.
Привод 2198-H015-ERS — это сервопривод, входящий в состав сервопривода Kinetix 5500 производства Allen-Bradley. Сервоприводы представляют собой электронные усилители, отвечающие потребностям промышленного применения. Сервоприводы помогают контролировать сигналы обратной связи и корректировать отклонения в системе. Он принимает входной сигнал от системы управления, усиливает его, а затем передает ток на соответствующий двигатель для создания движения, пропорционального управляющему сигналу. Инвертор 2198-H015-ERS относится к категории Rack 2, полностью имеет жесткую проводку в целях безопасности, а сервопривод оснащен устройством обратной связи для передачи пользователю информации в реальном времени о состоянии системы. Входное напряжение серводвигателя поддерживает однофазный режим работы от 190 до 264 вольт среднеквадратичного значения и трехфазный режим работы от 324 до 528 вольт среднеквадратичного значения. Блок одновременной работы двигателей имеет пиковый выходной ток 12,5 ампер, а также может непрерывно выдавать ток в диапазоне от 0 до 7,1 ампер. Номинальное напряжение привода составляет 240 вольт однофазного тока и от 240 до 480 вольт трехфазного тока.
Инвертор 2198-H015-ERS оснащен двумя (2) портами Ethernet и может использоваться в линейных и кольцевых топологиях на уровне устройств (DLR). Размеры моторного блока составляют 2,16″ x 8,90″ x 10,43″. Компактные размеры моторного оборудования позволяют легко устанавливать серводвигатели на небольших заводах. Серводвигатель весит 5 фунтов и состоит из контроллера, двигателя, привода и системы обратной связи. Расход воды.
Частотный преобразователь 2198-H015-ERS разработан для обеспечения экономичности и снижения энергопотребления по сравнению с другими преобразователями частоты в той же области применения. Частотный преобразователь 2198-H015-ERS должен быть размещен в заземленном конструктивном корпусе, обеспечивающем уровень защиты, требуемый стандартом IEC 529, а также способствующем соответствию преобразователя требованиям UL и CE.
