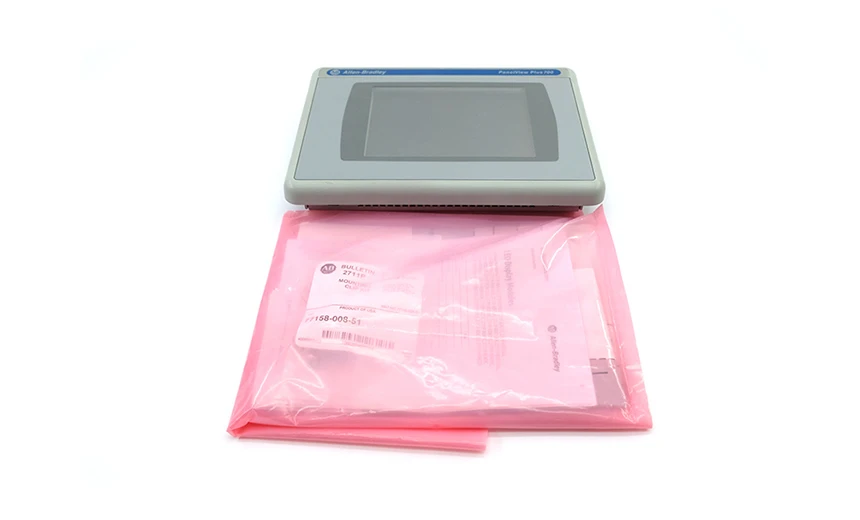

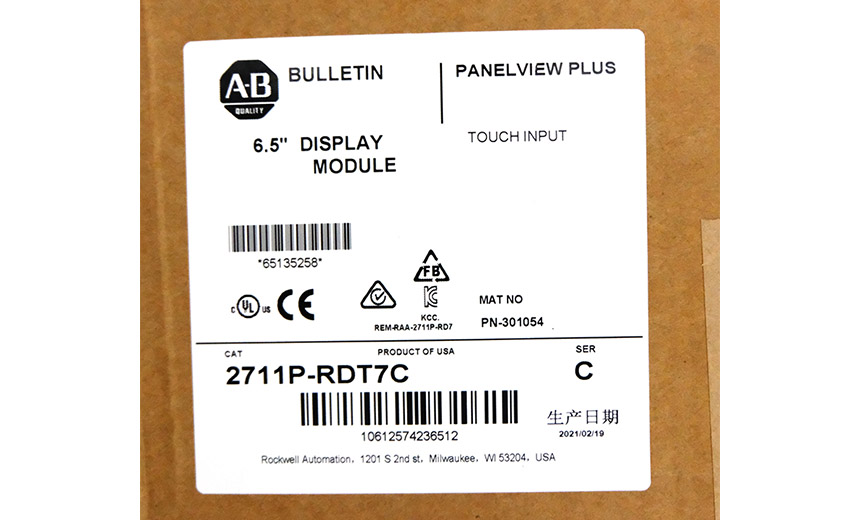

Der 2711P-RDT7C ist ein Ersatzanzeigemodul für PanelView Plus 700 und PanelView Plus 6 700 Touch Bedienterminals, die die visuelle und haptische Benutzeroberfläche bereitstellen und mit einem separaten Logikmodul sowie gegebenenfalls einem Kommunikationsmodul gekoppelt sind. Sie verfügen über eine 6,5-Zoll-Farb-TFT-LCD mit aktiver Matrix mit 640 × 480 Pixel (VGA) Auflösung und 18-Bit-FarbgrafikEs bietet eine übersichtliche Visualisierung von Prozessgrafiken, Alarmen und Statusinformationen auf kleinstem Raum. Der Touchscreen verwendet einen 8-Draht-Analogwiderstand Technologie mit einer Nennleistung von ca. 1 Million Betätigungen, mit einer Betätigungskraft von 10–110 g, geeignet für die Bedienung mit Handschuhen und für industrielle Umgebungen.

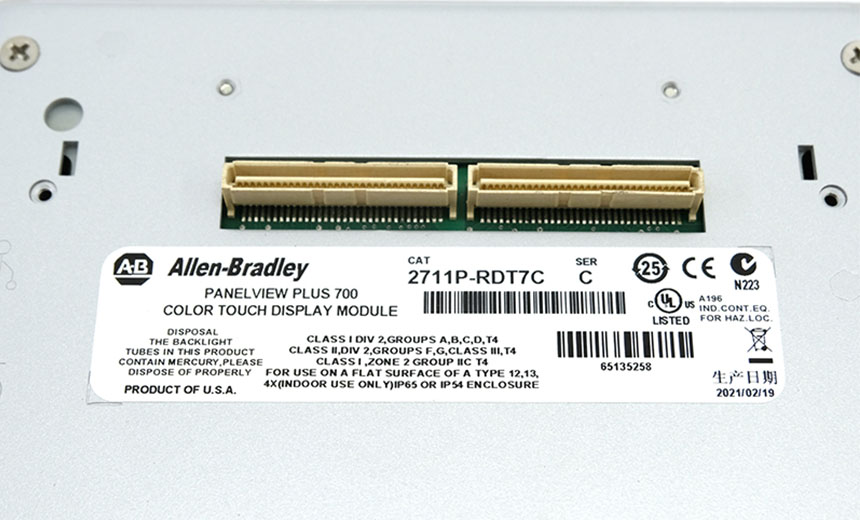

Das Display unterstützt Einstellmöglichkeiten Helligkeit und Kontrast über die Terminalkonfigurationsumgebung, die es dem Bediener ermöglicht, die Sichtbarkeit unter verschiedenen Lichtverhältnissen zu optimieren. Es ist für den Einsatz in Klasse I, Division 2, Gruppen A, B, C, D; Klasse I, Zone 2, Gruppe IIC; Klasse II, Division 2, Gruppen F, G; Klasse III und nicht explosionsgefährdete Bereiche, mit einem Temperaturcode T4 und eine maximale Umgebungstemperatur im Betrieb von 55 °C (131 °F) Bei Verwendung in einem entsprechend dimensionierten Gehäuse. Das Modul verfügt über eine LED-Hintergrundbeleuchtung, für die Ersatzsets erhältlich sind. 2711P-RL7C (Serie A/B) Und 2711P-RL7C2 (Serie C/D) Für den Außendienst vorgesehen.
Der 2711P-RDT7C muss verwendet werden mit berührungsbedient PanelView Plus 700 / Plus 6 700 Terminals und ist Nicht kompatibel mit Varianten, die nur über eine Tastatur verfügen.. Es wird als Frontdisplay des Bedienterminals montiert und mechanisch sowie elektrisch mit dem Logikmodul auf der Rückseite verbunden. Wie bei allen PanelView Plus-Komponenten muss aus Sicherheitsgründen vor dem Austausch des Displays die Stromversorgung des Terminals unterbrochen werden. Typische Anwendungsbereiche sind Maschinen-HMIs für Verpackung, Materialhandhabung, OEM-Ausrüstung und Prozessanlagen, bei denen eine kleine, farbige Touchscreen-Bedienoberfläche benötigt wird.
Wichtigste Spezifikationen
