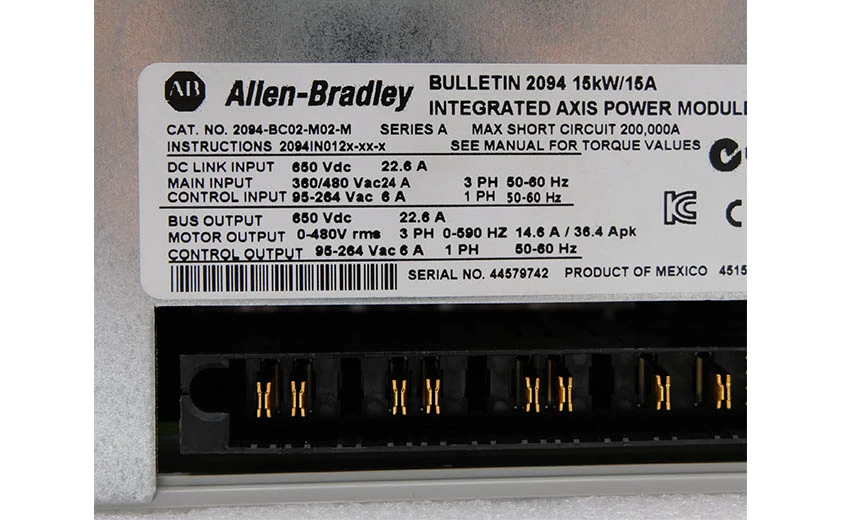

Le 2094-BC02-M02-M fait partie de Famille Kinetix 6200/6500 de servomoteurs multi-axes modulaires, servant de module d’alimentation d’axe intégré qui combine à la fois le convertisseur (alimentation par bus CC) et un onduleur mono-axe dans une unité compacte. Il fonctionne à partir d’un entrée triphasée 360–480 V CA, 50/60 Hz, avec un Puissance nominale du convertisseur : 15 kW à 460 V et un Courant nominal de l’onduleur de 15 A (0-crête), correspondant à environ 10,3 A RMS continu, adaptés aux servomoteurs de puissance moyenne dans les applications d’emballage, de manutention, de transformation et d’assemblage.
Ce module IAM constitue l’interface d’un système Kinetix 6200/6500, alimentant le bus CC et fournissant un axe contrôlé. Des modules d’axes supplémentaires (tels que le 2094-BMxx-M/S) peuvent être ajoutés au bus commun pour des configurations multi-axes. Le module s’intègre parfaitement au système. Plateforme Logix (ControlLogix / CompactLogix) en utilisant Mouvement intégré sur EtherNet/IP, simplifiant la configuration, la programmation et les diagnostics dans Studio 5000/RSLogix 5000. Il offre des performances de sécurité jusqu’à ISO 13849 PLe dans les configurations prises en charge, ainsi que des fonctionnalités intégrées Bus CC, circuits de dérivation et fonctions de protection (surintensité, surtension, sous-tension, surchauffe).
Les spécifications typiques comprennent les spécifications nominales Tension du bus d’environ 650 V CC, intégré résistance de shunt interne avec des valeurs nominales de puissance continue et de crête définies pour le freinage dynamique, et spécifiées temps d’attente pendant la perte de file pour maintenir brièvement le contrôle lors des baisses de tension. La conception mécanique est optimisée pour un montage sur panneau ou en armoire avec d’autres modules Kinetix 6000/6200/6500 sur une structure de montage commune, offrant taille compacte et câblage simplifié pour les constructeurs de machines OEM.
