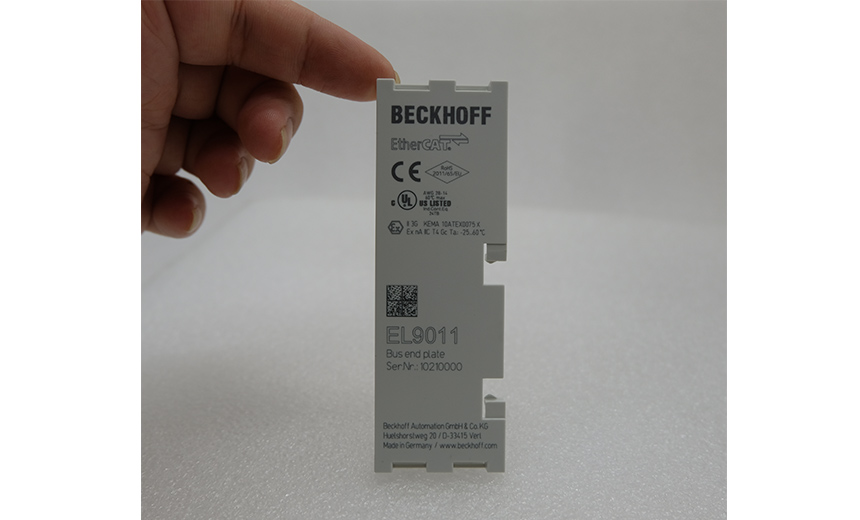

ال EL9011 يُستخدم كـ غطاء طرفي إلزامي لكتل طرفية EtherCATمع ضمان إنهاء كل مجموعة طرفية ELxxxx بشكل صحيح على الجانب الأيمن لضمان السلامة الميكانيكية والحماية الكهربائية للأجزاء الداخلية. جهات اتصال الحافلات الكهربائية. لونه مطابق لـ محطات EtherCAT من السلسلة ELمع الحفاظ على مظهر متناسق عبر صف المحطات الطرفية، والإشارة بوضوح إلى نهاية المحطة. على عكس محطات الإدخال/الإخراج، فإن EL9011 لا يوجد عرض لبيانات المعالجة (0 بت)، يتطلب لا يوجد عنوان أو تكوينويوفر لا توجد تشخيصات، تعمل فقط كـ غطاء نهاية الحافلة.
عرض الهيكل هو 5 مم، ومحاذاتها مع عامل الشكل الطرفي الضيق EL، ويمكن تركيبها جنبًا إلى جنب مع أطراف EtherCAT المزودة بوصلات طاقة أو بدونهالذا فهو يناسب أي تصميم قياسي لكتلة طرفية EL. إن EL9011 ليس طرفية تغذية طاقة أو طرفية فصل؛ بل هو لا تقطع توصيلات الطاقة (لهذا الغرض، تقدم بيكهوف جهاز EL9080) ولا يوفر تغذية متجددة أو وصلة تأريض، بل يغطي ويحمي نقاط تلامس ناقل الطاقة المكشوفة في نهاية السلسلة. وتُحدد سعة التيار النموذجية التي تمر عبر منطقة نهاية الناقل حتى 10 أ، بما يتوافق مع نقاط توصيل الطاقة في طرفية EtherCAT، على الرغم من أن EL9011 نفسه لا يوفر نقاط توصيل إضافية.
تشمل التصنيفات البيئية ما يلي: نطاق درجة حرارة التشغيل من -25 إلى +60 درجة مئوية و أ نطاق درجة حرارة التخزين من -40 إلى +85 درجة مئوية، مع رطوبة نسبية مسموح بها تصل إلى 95% غير مكثف. تم تصميم الوحدة لتركيبها على سكة DIN مقاس 35 مم وفقًا للمعيار EN 60715، محاذية للطرف الأخير في الكتلة، وتلتقي إن 60068-2-6 / إن 60068-2-27 الصدمة والاهتزاز إن 61000-6-2 / إن 61000-6-4 متطلبات التوافق الكهرومغناطيسي. تشمل الموافقات CE، CCC، UL، ATEX و IECExمزودة بعلامات الحماية من الانفجار ATEX II 3 G Ex ec IIC T4 Gc و IECEx Ex ec IIC T4 Gc، مما يسمح بالاستخدام في المواقع الخطرة من المنطقة 2 كجزء من مجموعة EtherCAT I/O المعتمدة بشكل مناسب.
التطبيقات النموذجية هي أي محطة طرفية EtherCAT EL حيث يجب تغطية نقاط اتصال ناقل E المفتوحة للطرف الأخير بشكل آمن، مثل خزائن التحكم في بناء الآلات، ووحدات المعالجة، وعقد الإدخال/الإخراج الموزعة؛ يلزم وجود EL9011 في نهاية كل مجموعة طرفية EL لضمان إنهاء آمن ومتوافق مع المعايير.
