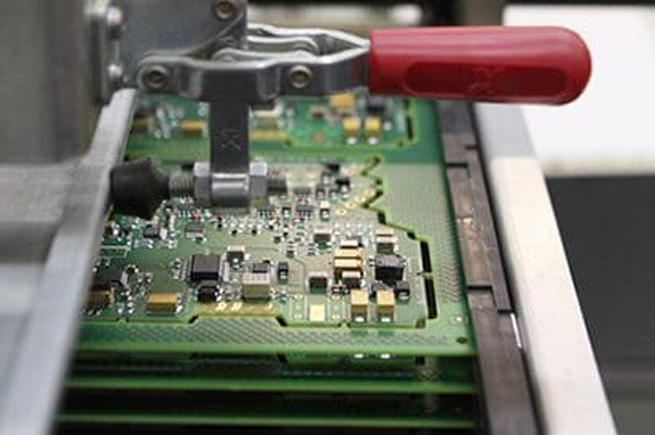

Ci sono molti fattori da considerare prima di iniziare a scegliere un PCB. Uno di questi è assicurarsi che le proprietà del materiale soddisfino i requisiti specifici della scheda e le applicazioni finali. Questo articolo vi spiegherà come scegliere un materiale per PCB adatto.
Cosa bisogna considerare quando si scelgono i materiali per PCB?
Principi di acquisto delle schede PCB
-
Per i prodotti elettronici generici viene utilizzato il substrato in fibra di vetro epossidica FR4.
-
Per l’impiego su circuiti stampati flessibili o ad alta temperatura ambiente, vengono impiegati substrati in fibra di vetro poliimmidica.
-
Per i circuiti ad alta frequenza è necessario utilizzare un substrato in fibra di vetro PTFE.
-
Per i prodotti elettronici con elevati requisiti di dissipazione del calore, è opportuno utilizzare substrati metallici.
Fattori da considerare nella scelta dei materiali per PCB
-
Dovrebbe essere selezionato in modo appropriato un substrato con una temperatura di transizione vetrosa (Tg) più elevata, e la Tg dovrebbe essere superiore alla temperatura di esercizio del circuito.
-
Il coefficiente di dilatazione termica (CTE) deve essere basso. A causa dell’incoerenza dei coefficienti di dilatazione termica nelle direzioni X, Y e spessore, è facile causare deformazioni del PCB e, nei casi più gravi, causare la rottura del foro metallizzato e il danneggiamento dei componenti.
-
È richiesta un’elevata resistenza al calore. Generalmente, i circuiti stampati devono avere una resistenza al calore di 250 °C / 50 °C.
-
È richiesta una buona planarità. I requisiti di deformazione dei PCB SMT sono <0,0075 mm/mm.
-
In termini di prestazioni elettriche, i circuiti ad alta frequenza richiedono materiali con elevata costante dielettrica e bassa perdita dielettrica. La resistenza di isolamento, l’intensità di tensione e la resistenza all’arco devono soddisfare i requisiti del prodotto.
Quando si sceglie un foglio, dobbiamo considerare l’impatto dell’SMT
Nel processo di assemblaggio di componenti elettronici senza piombo, all’aumentare della temperatura aumenta il grado di flessione del circuito stampato quando riscaldato. Pertanto, è necessario utilizzare una scheda con un leggero grado di flessione nella tecnologia SMT, come il substrato di tipo FR-4. FR-4 si riferisce a un tipo di materiale piuttosto che a un materiale, ovvero un materiale composito per laminato epossidico rinforzato con fibra di vetro. FR-4 è costituito da un tessuto in fibra di vetro intrecciato con un legante in resina epossidica ignifuga. FR sta per ritardante di fiamma e indica che il materiale è conforme allo standard UL94V-0. Poiché le sollecitazioni di espansione e contrazione del substrato dopo il riscaldamento influiscono sui componenti, causeranno il distacco dell’elettrodo e ne ridurranno l’affidabilità. Pertanto, è necessario prestare attenzione al coefficiente di dilatazione del materiale nella scelta del materiale, soprattutto quando il componente ha dimensioni superiori a 3,2×1,6 mm. Il PCB utilizzato nella tecnologia di assemblaggio superficiale richiede elevata conduttività termica, eccellente resistenza al calore (150℃, 60 min) e saldabilità (260℃, 10 s), elevata forza di adesione della lamina di rame (1,5×104Pa o più) e resistenza alla flessione (25 ×104Pa), elevata conduttività e piccola costante dielettrica, buona punzonabilità (precisione ±0,02 mm) e compatibilità con gli agenti pulenti; inoltre, l’aspetto deve essere liscio e piatto, senza deformazioni, crepe, cicatrici e macchie di ruggine.
