Marque : BECKHOFF
Modèle : EK1818
Dimensions du produit avec emballage : 5 × 10,2 × 7 cm
Poids : 0,5 kg
Tension de fonctionnement : 24 V Tension nominale : 24 V CC
Température de fonctionnement/stockage : -25… +60 °C / -40… +85 °C
Courant de sortie maximal : 0,5 A par canal (protection contre les courts-circuits)
Courant d’entrée : généralement 3 mA (EN61131-2, type 3)
Type de produit : Module
Origine : Allemagne
Le Beckhoff EK1818 est un coupleur EtherCAT d’E/S numériques intégré, conçu pour connecter le protocole EtherCAT Fieldbus au module terminal EtherCAT afin d’assurer des fonctions de contrôle et de surveillance fiables pour les systèmes d’automatisation industrielle. L’EK1818 offre non seulement une transmission de données efficace, mais aussi une grande flexibilité d’adaptation et des performances stables pour les applications à faible nombre d’E/S dans divers environnements industriels.

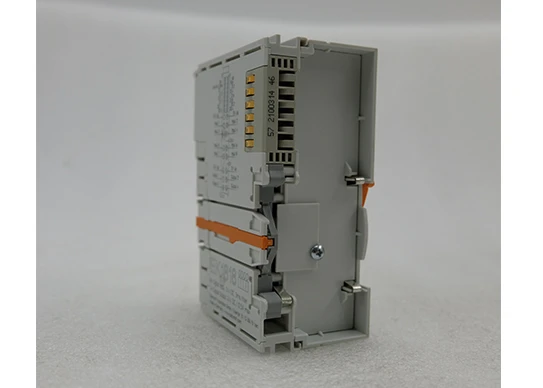

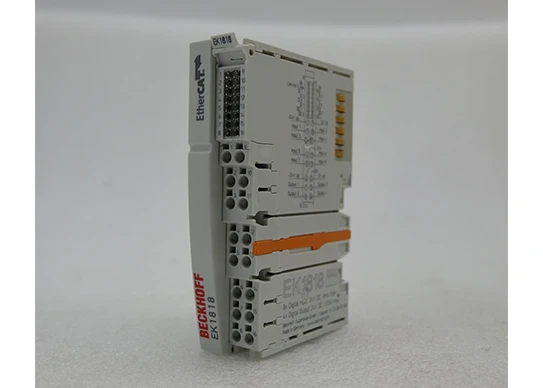

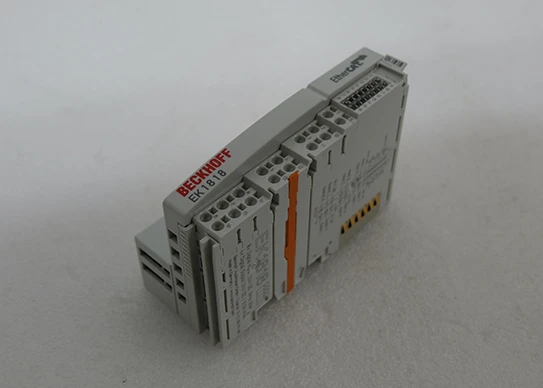

Ce coupleur compact (44 mm x 100 mm x 67 mm) est doté d’un boîtier en polycarbonate intégrant un module de bornes haute densité et d’un indicateur LED pour une surveillance aisée de son état. Fixé sur un rail DIN 35 mm par un loquet conforme à la norme EN 60715, il garantit une installation simple et un câblage propre.

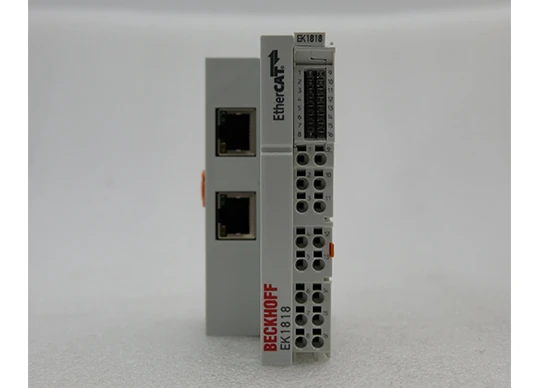

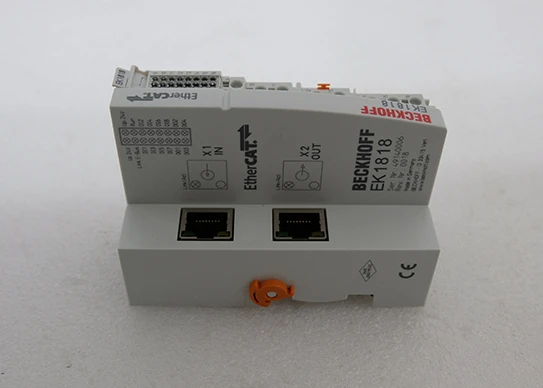

Le coupleur EK1818 est doté de deux interfaces RJ45 : l’une permet de le connecter au réseau, l’autre à d’autres périphériques EtherCAT du même segment de réseau. Il intègre également huit entrées et quatre sorties numériques pour répondre à divers besoins de contrôle et de surveillance. Ce nombre d’entrées et de sorties numériques permet de satisfaire les exigences de nombreuses applications industrielles, offrant ainsi aux utilisateurs une plus grande flexibilité et un choix plus large.
En matière d’isolation électrique, l’EK1818 offre une isolation de 500 V, garantissant la stabilité et la sécurité de la transmission des données. Par ailleurs, sa plage de températures de fonctionnement, de -25 °C à +60 °C, son humidité relative admissible de 95 % et l’absence de condensation lui permettent de s’adapter à diverses conditions environnementales industrielles difficiles.
L’EK1818 offre également des performances de transmission de données élevées, avec un débit de 100 Mbit/s et une latence d’environ 1 microseconde, garantissant ainsi une transmission de données en temps réel et précise. Jusqu’à 65 534 modules terminaux EtherCAT peuvent être connectés au sein du système, permettant une extension et une personnalisation flexibles pour répondre aux besoins de diverses applications industrielles.
En matière d’alimentation, l’EK1818 fournit une tension nominale de 24 V CC, capable de fournir une puissance maximale de 5 V/1 A et de supporter un courant de contact maximal de 10 A, garantissant ainsi la stabilité et la fiabilité du système. De ce fait, le Beckhoff EK1818 est un coupleur EtherCAT intégré d’E/S numériques de volume performant et stable, adapté à diverses applications d’automatisation industrielle et offrant aux utilisateurs une solution de contrôle et de surveillance fiable.
