Le servomoteur Fanuc est un moteur qui commande le fonctionnement des composants mécaniques d’un système d’asservissement. Il s’agit d’un moteur auxiliaire permettant une variation indirecte de la vitesse. Le servomoteur Fanuc assure un contrôle précis de la vitesse et de la position, et convertit le signal de tension en couple et en vitesse pour actionner l’objet contrôlé.
Qu’est-ce qu’un servomoteur ?
La vitesse du rotor du moteur de la série Fanuc est contrôlée par le signal d’entrée et offre une réponse rapide. Il est utilisé comme actionneur dans un système de commande automatique. De plus, le moteur d’automatisation Fanuc se caractérise par une faible constante de temps électromécanique et une linéarité élevée, et peut convertir le signal électrique reçu en un déplacement angulaire ou une vitesse angulaire sur l’arbre moteur. On distingue principalement deux catégories de servomoteurs Fanuc : les servomoteurs CC et les servomoteurs CA. Leur principale caractéristique est l’absence de rotation lorsque la tension du signal est nulle, et une diminution uniforme de la vitesse avec l’augmentation du couple.
Quel est le rôle de la rainure de clavette du servomoteur ?
L’arbre moteur comporte généralement plusieurs rainures de clavette. Celle située dans la zone laminée de la pièce poinçonnée du rotor sert à fixer cette pièce. Son rôle est d’empêcher la rotation des pales du rotor lors de la rotation de ce dernier. On trouve généralement des rainures de clavette aux extrémités de l’arbre, côté prolongement et côté opposé. La rainure côté prolongement permet la liaison avec la charge du moteur Fanuc. Celle côté opposé sert généralement à l’entraînement de la pale du ventilateur, ou, dans certains cas, à l’entraînement du résolveur.

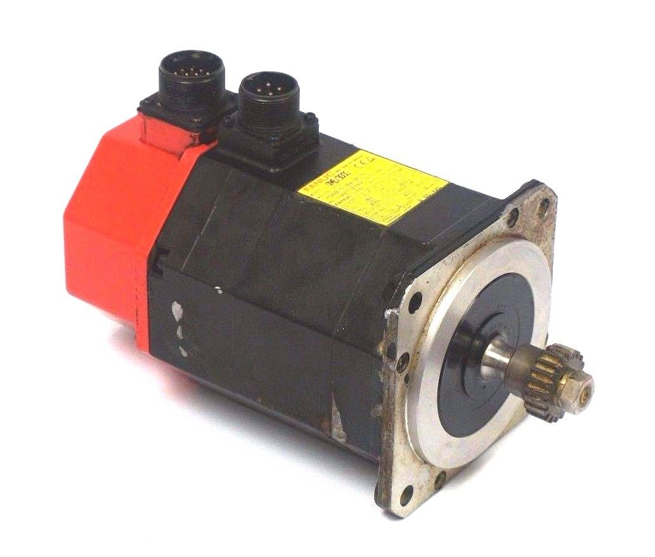

Comment s’assurer que votre moteur Fanuc possède une rainure de clavette ?
Regarder
Tout d’abord, observez attentivement l’extrémité de l’arbre. Si vous distinguez clairement le trou à l’extrémité de l’accouplement, vous pouvez en tirer différentes conclusions selon les situations. Si le trou se situe au centre, il s’agit probablement d’un arbre lisse. Si l’arbre présente trois trous alignés, il s’agit d’un arbre claveté.
Étiqueter
Si vérifier l’état de l’axe vous pose problème, il existe une méthode plus simple : lire directement les informations sur l’étiquette du servomoteur Fanuc. Deux types d’étiquettes peuvent figurer sur le moteur de broche Fanuc : une étiquette jaune FANUC et une étiquette argentée GEfanuc. L’étiquette jaune FANUC est généralement plus facile à identifier, car il suffit de vérifier si la référence se termine par un dièse (#). Si c’est le cas, l’arbre est claveté ; sinon, il est lisse.
Nous continuerons à publier des articles sur la maintenance des machines-outils automatisées Fanuc. Pour rester informé, abonnez-vous et ne manquez aucun article de blog.
