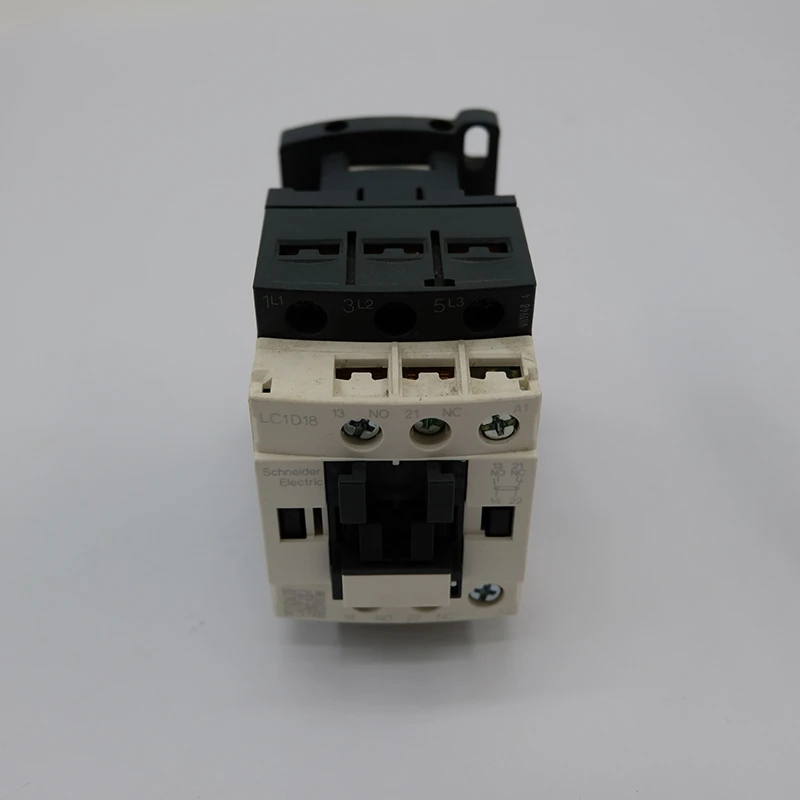

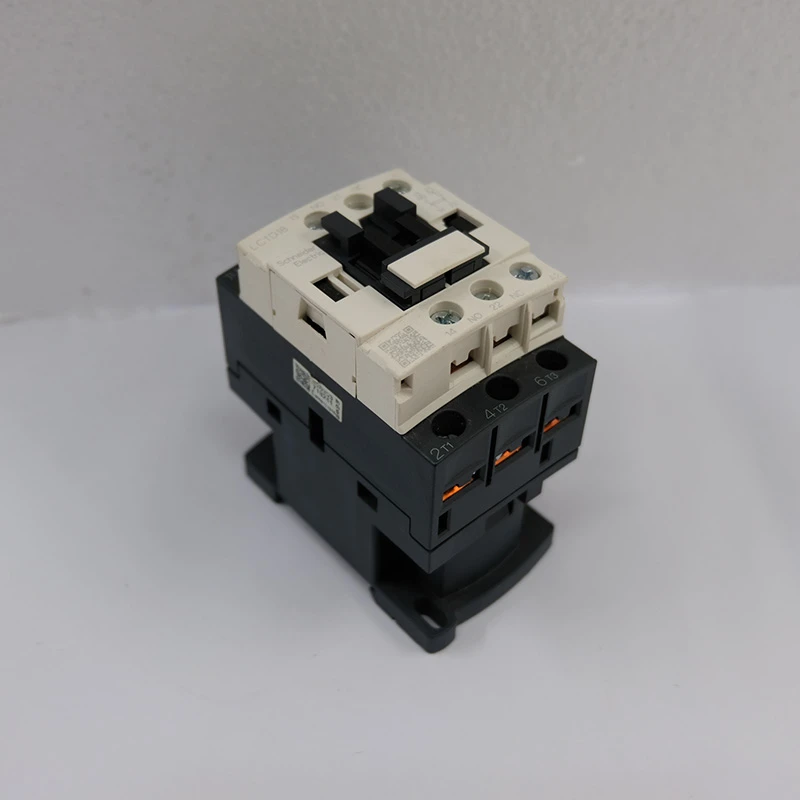

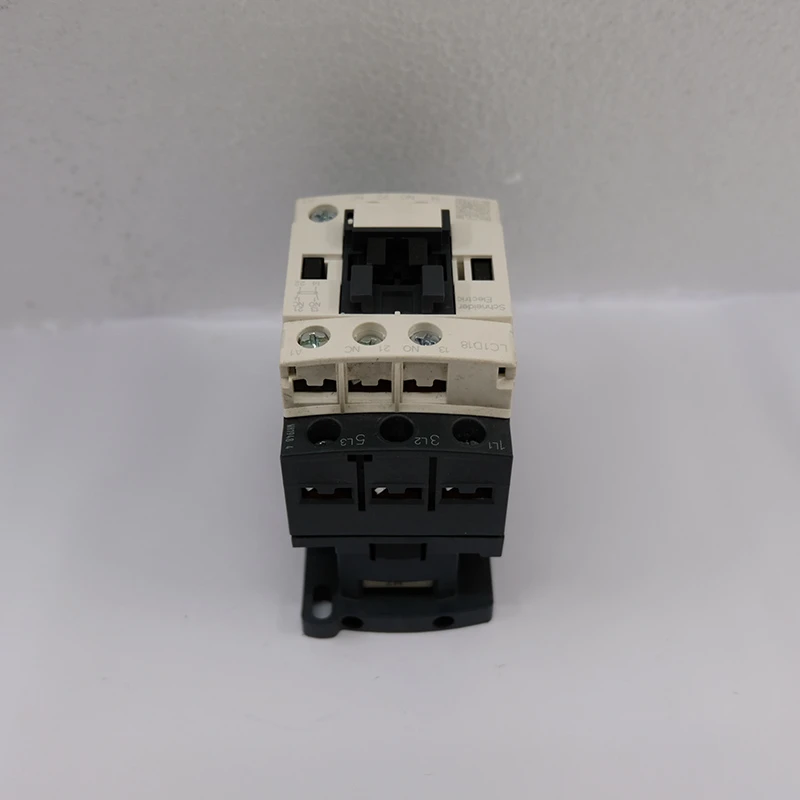

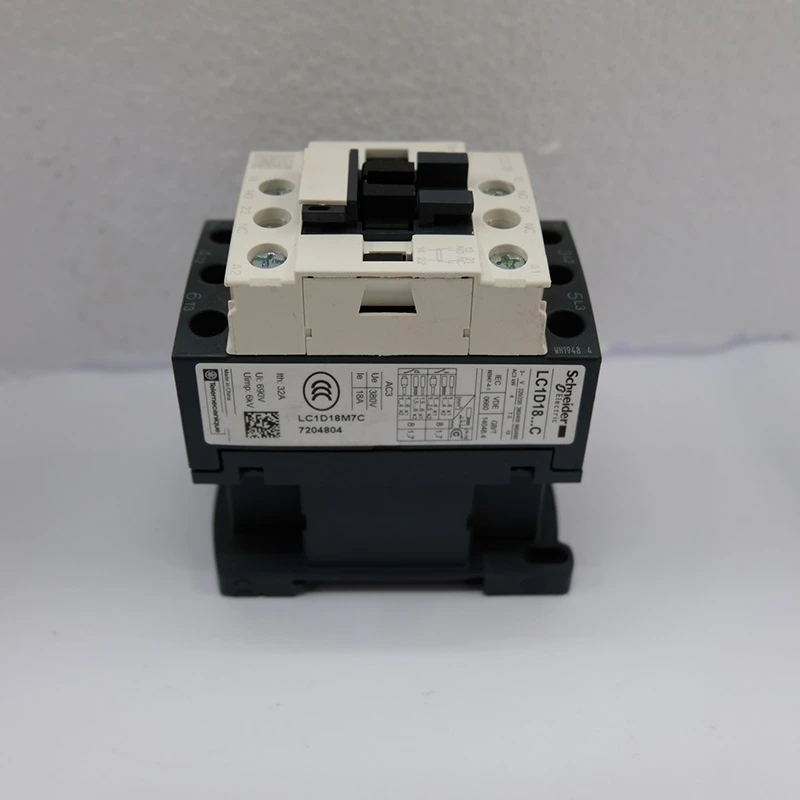

Modell: LC1D18
Marke: Schneider
Größe: 7,5 x 8,5 x 4,5 cm
Gewicht: 0,5 kg
Herkunftsland: Frankreich
|
Produktserie |
TeSys Deca |
|
Produktserie |
TeSys Deca |
|
Produktart |
Schütz |
|
Produktkurzname |
LC1D |
|
Anwendungsbereich des Auftragnehmers |
Anwendbar auf nicht-induktive oder mikro-induktive Lasten, Widerstandsöfen Anwendbar auf Wechselstromlasten mit einem Leistungsfaktor größer oder gleich 0,95 |
|
Nutzungskategorie |
AC-4 |
|
Anzahl der Pole |
3P |
|
Bemessungsbetriebsspannung[Ue] |
Stromversorgungsschaltung: <= 690 V Wechselstrom 25…400 Hz Stromversorgungsschaltung: <= 225 V DC |
|
Bemessungsbetriebsstrom[Ie] |
32 A (bei einer Betriebstemperatur <= 60 °C) Bei einer Betriebsspannung <= 440 V AC AC-1 für den Stromversorgungskreis 18 A (bei einer Betriebstemperatur <= 60 °C) Bei einer Betriebsspannung <= 440 V AC AC-3 für den Stromversorgungskreis 18 A (bei einer Betriebstemperatur <= 60 °C) Bei einer Betriebsspannung <= 440 V AC AC-3E für Stromversorgungsschaltung |
|
[Uc]Steuerkreisspannung |
220 V Wechselstrom, 50/60 Hz |
Der LC1D18M7C von Schneider Electric gehört zur TeSys Deca-Familie von Schützen mit einem breiten Anwendungsspektrum und einer Reihe herausragender technischer Merkmale. Im Folgenden finden Sie eine umfassende Einführung zum LC1D18M7C:
Produktmerkmale:
1. Breites Anwendungsgebiet: Der Schütz LC1D18M7C eignet sich für nichtinduktive oder mikroinduktive Lasten, Widerstandsöfen und Wechselstromlasten mit einem Leistungsfaktor von mindestens 0,95.
2. Mehrere Anwendungskategorien: Unterstützt AC-1, AC-3, AC-3e und weitere Anwendungskategorien, geeignet für unterschiedliche Lasten und Arbeitsumgebungen.
3. Vielfältige Nennbetriebsspannungen und Motorleistungen: Der LC1D18M7C kann Lasten unter verschiedenen Nennspannungen, wie z. B. 10 kW, 7,5 kW, 4 kW usw., bewältigen und ist somit für eine Vielzahl von Anwendungsszenarien geeignet.
4. Hilfskontakt: Er verfügt über einen normalerweise offenen (NO) und einen normalerweise geschlossenen (NC) Hilfskontakt, der für einen Sicherheitskreis (Spiegelkontakt) verwendet werden kann.
5. Zertifizierungsstandards: LC1D18M7C-Schütz durch IEC-, CCC-, CCS-, RoHS-, REACH- und andere Zertifizierungen, in Übereinstimmung mit relevanten internationalen Normen und Umweltanforderungen.
Technische Spezifikationen:
1. Nennbetriebsspannung und -strom: LC1D18M7C unterstützt eine Nennbetriebsspannung von 690 V AC und 225 V DC, der Nennbetriebsstrom beträgt 18 A.
2. Hilfskontakttyp: mit 1 NO- und 1 NC-Hilfskontakt gemäß IEC 60947-5-1.
3. Steuerspannung: Die Steuerspannung beträgt 220 V AC 50/60 Hz und erfüllt damit die üblichen Steueranforderungen.
4. Umweltverträglichkeit: LC1D18M7C arbeitet zuverlässig im Betriebstemperaturbereich von -40 bis 60 Grad Celsius und ist stoß- und seismischbeständig.
Installation und Verpackung:
1. Der Schütz LC1D18M7C kann mittels Schiene oder Bodenplatte montiert werden und ist einfach zu installieren.
2. Verschiedene Verpackungsformen, die sowohl Einzelproduktverpackungen als auch Mehrproduktverpackungen ermöglichen und einen bequemen Transport und eine einfache Lagerung gewährleisten.
Anwendungsbereiche: LC1D18M7C-Schütze eignen sich für eine Vielzahl industrieller Steuerungsszenarien, einschließlich, aber nicht beschränkt auf:
Motorsteuerung
Widerstandsofensteuerung
Pumpensteuerung
Klimaanlagensteuerung
Energiesysteme und andere Bereiche.
Zusammenfassend lässt sich sagen, dass die Kontakte LC1D18M7C von Schneider Electric ein breites Anwendungsspektrum, zuverlässige Leistung und zahlreiche Zertifizierungen aufweisen und ein wichtiger Bestandteil industrieller Steuerungssysteme sind, um den Anforderungen verschiedener Szenarien gerecht zu werden.
