Ayrıntılı Açıklama:
-
Yüksek Yoğunluklu GirişSağlar 16 kanal kompakt bir modül üzerinde dijital giriş.
-
Giriş ÖzellikleriTüm kanallar, standart endüstriyel sensör sinyallerini almak üzere tasarlanmıştır. 24 V DC. “1” sinyal seviyesi için kabul edilen voltaj aralığı tipik olarak şöyledir: 15V – 30V DCve sinyal seviyesi “0” için tipik olarak şöyledir: -3V ila +5V DC.
-
Elektriksel İzolasyonGiriş kanalları, arka panel veri yolundan optik olarak izole edilmiştir; bu sayede dış parazitler etkili bir şekilde bastırılır ve PLC’nin iç devreleri korunur.
-
Teşhis YeteneğiBu modül, grup teşhisini içeren ve aşağıdakileri tespit edebilen özelliklere sahiptir: Besleme voltajının (sensör gücünün) kaybı. Bu durum, hızlı sorun giderme için sistem yapılandırma yazılımında (örneğin, TIA Portal) bir alarm tetikleyebilir.
-
Kesme Fonksiyonu: Yapılandırmayı destekler donanım kesintileri Mühendislik yazılımındaki tüm giriş kanalları için geçerlidir. Bu, yükselen veya düşen bir kenarı algıladığında CPU’nun anında bilgilendirilmesini sağlayarak hızlı yanıt süreleri elde edilmesine olanak tanır.
-

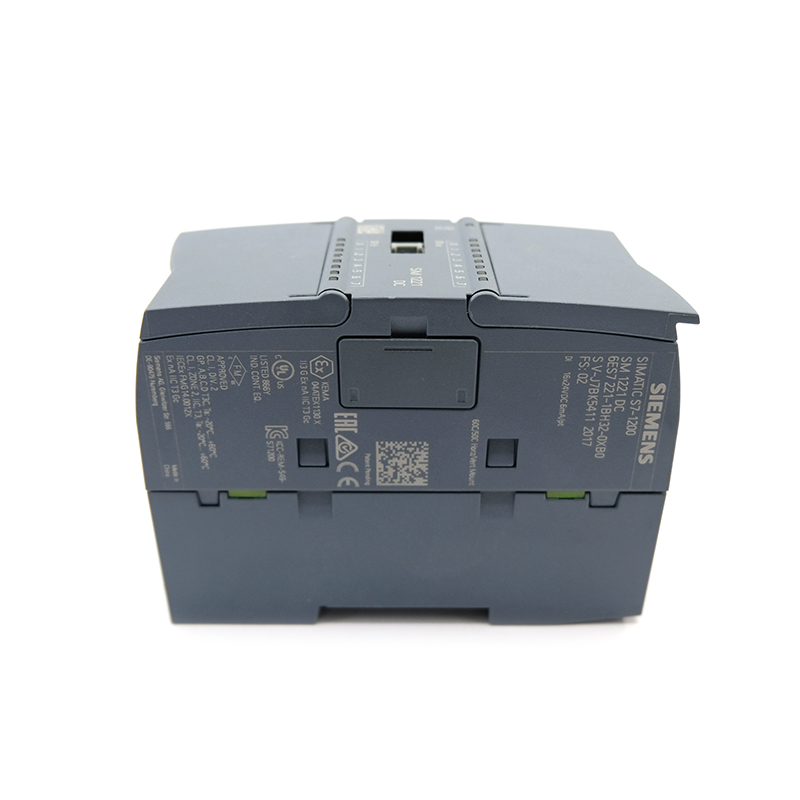

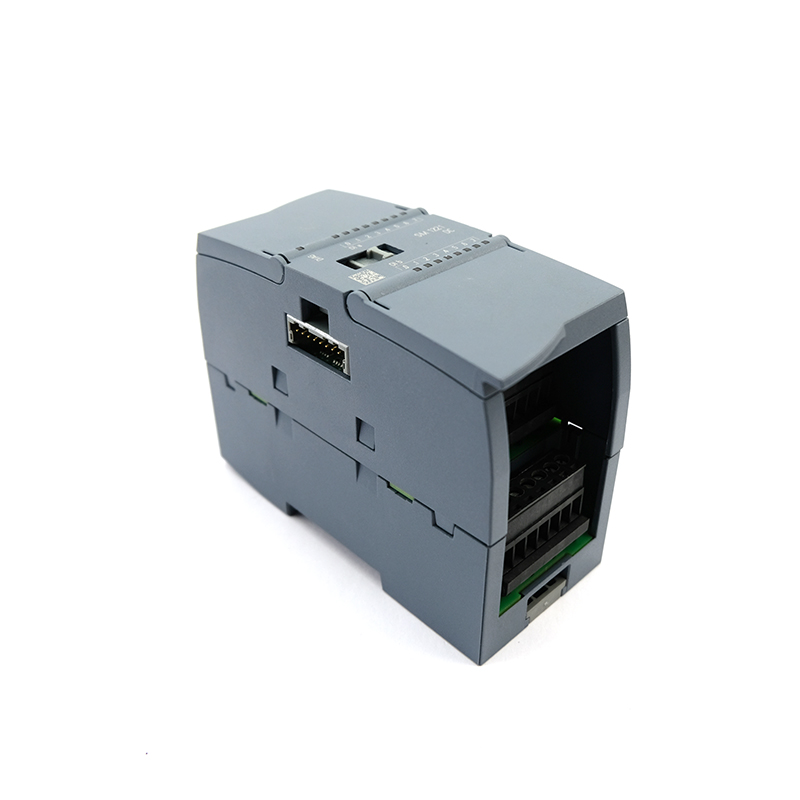

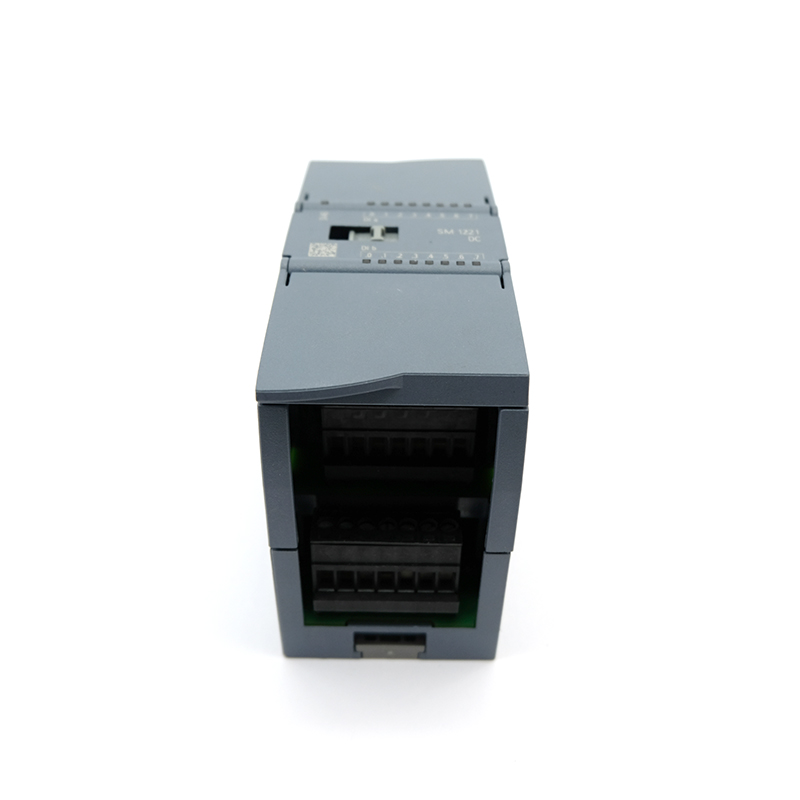

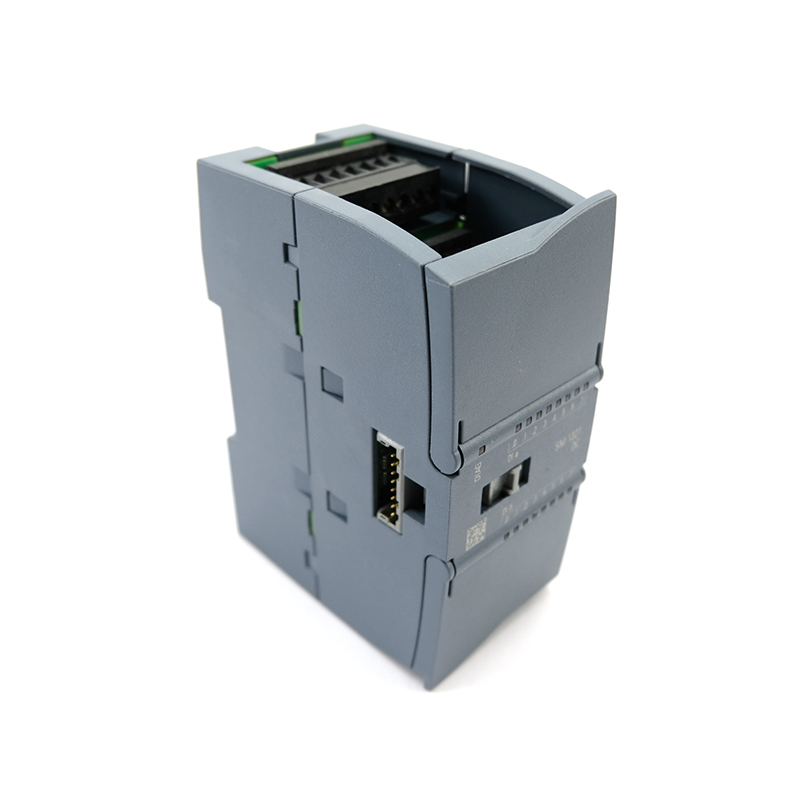

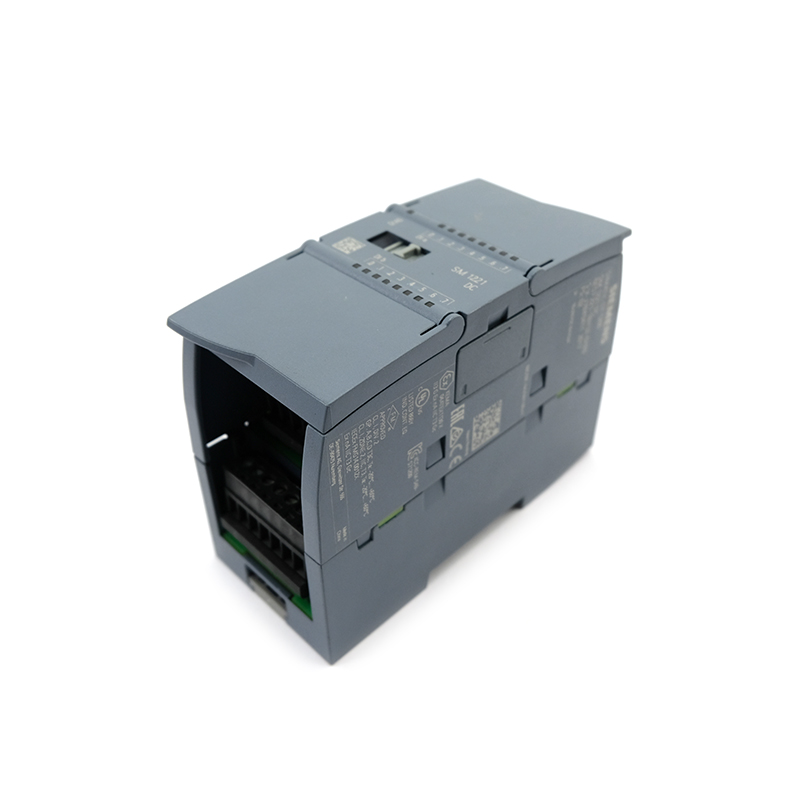

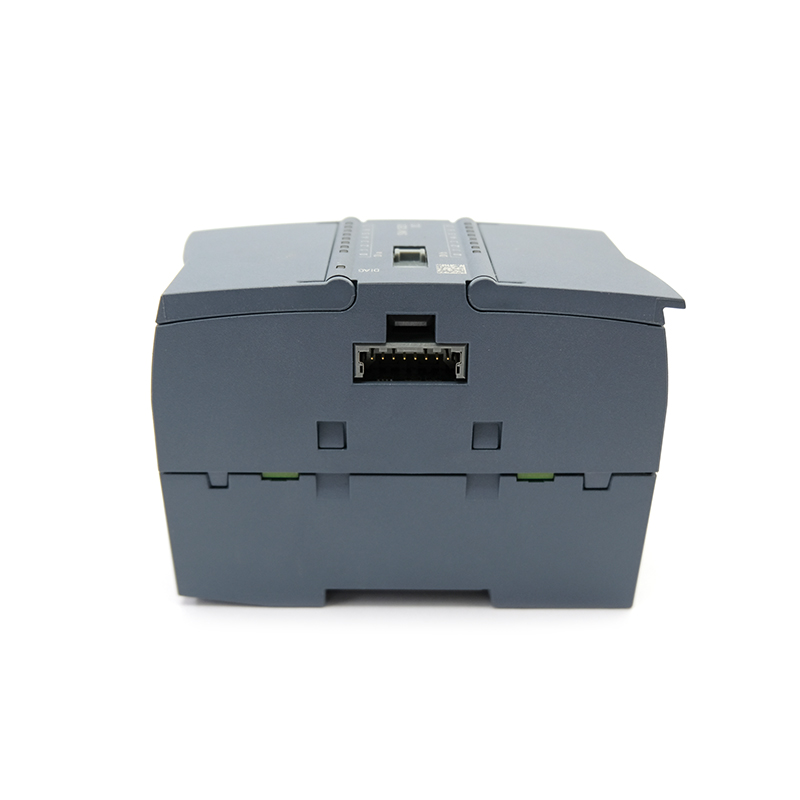

Kompakt TasarımModülün genişliği yalnızca şu kadardır: 35 mm. Genişletme amacıyla S7-1200 CPU’nun sağ tarafına esnek bir şekilde monte edilebilir. Entegre U tipi konektör aracılığıyla önceki modüle mekanik ve elektriksel olarak bağlanır, böylece ek kablolama ihtiyacını ortadan kaldırır.
-

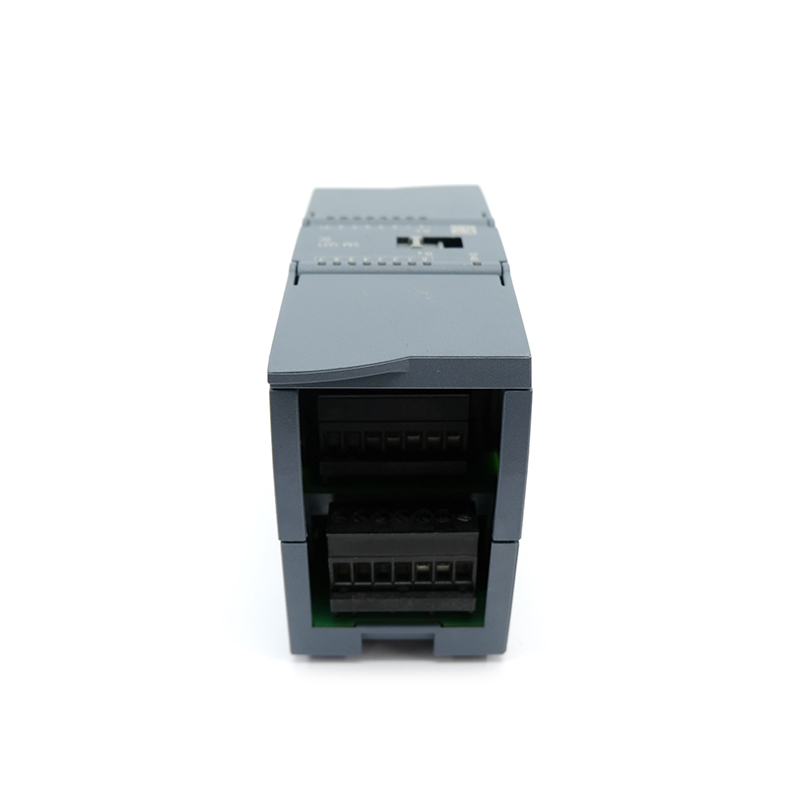

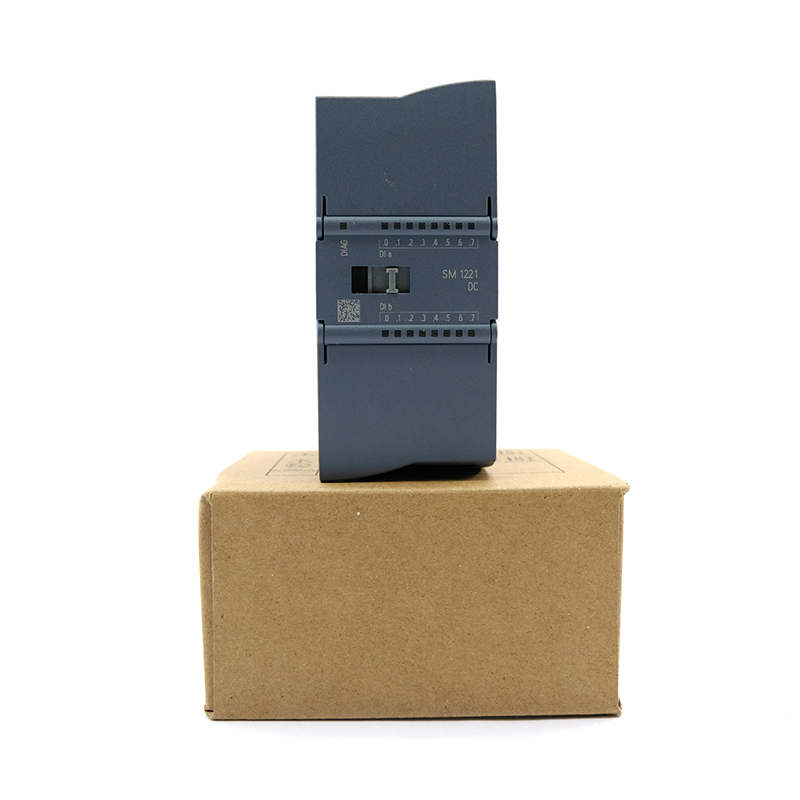

Durum GöstergesiHer giriş kanalının sinyal durumunu (AÇIK/KAPALI) gösteren bağımsız bir yeşil LED’i vardır. Modül ayrıca genel çalışma durumunu gösteren bir DIAG LED’ine de sahiptir.
Başlıca Özellikler:
| Parametre | Detaylar |
|---|---|

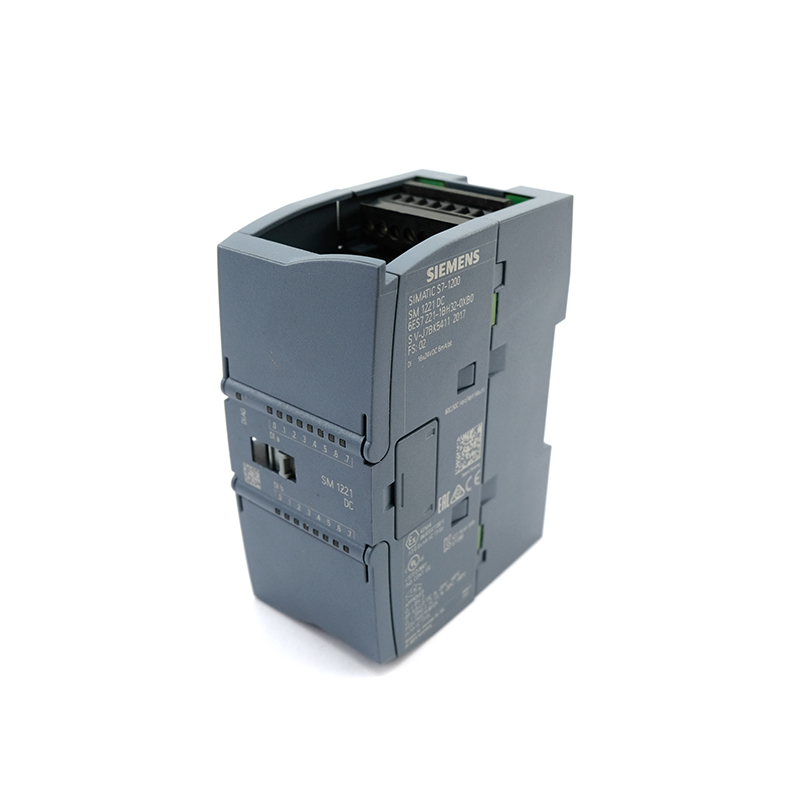

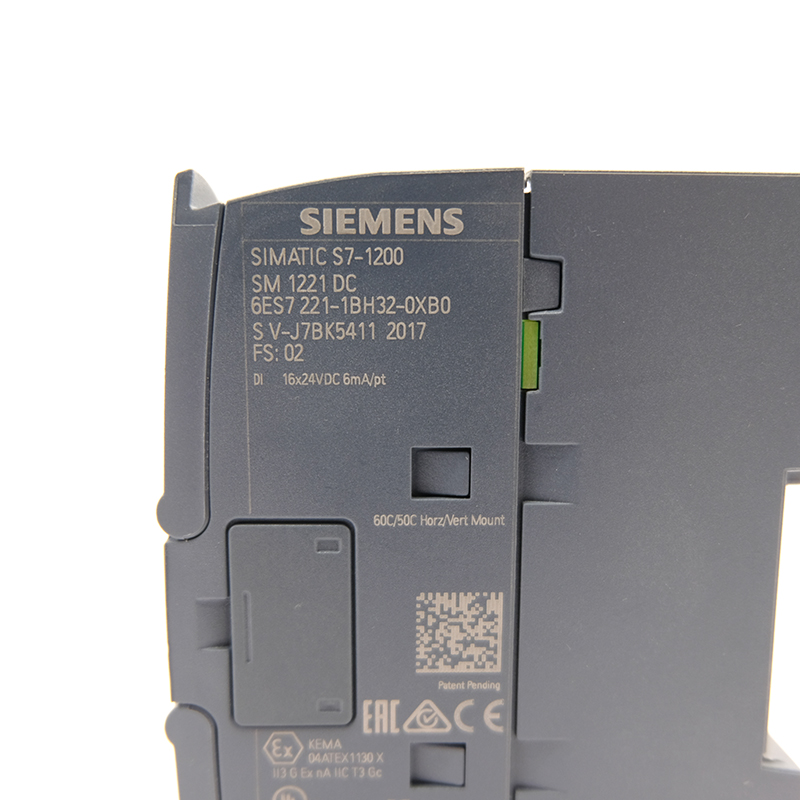

| Model | 6ES7221-1BH32-0XB0 |
| Seri | SIMATIC S7-1200 |
| Modül Tipi | Dijital Giriş (DI) |
| Kanal Sayısı | 16 |
| Nominal Giriş Gerilimi | 24 V DC (negatif/kaynak hattı, ortak M’dir) |
| Sinyal “1” Aralığı | 15 V DC ila 30 V DC (tipik) |
| Sinyal “0” Aralığı | -3 V DC ila +5 V DC (tipik) |
| Giriş Gecikme Süresi | Yapılandırılabilir (0,1 ms / 0,8 ms / 3,0 ms / 12,8 ms / 20,0 ms) |
| Arka Panel Veri Yolu Akım Tüketimi | Genellikle 40 mA |
| Güç Kaybı | Genellikle 1,6 W |
| İzolasyon | Kanallar ve arka panel veri yolu arasında optik izolasyon |
| Teşhis | Besleme geriliminin kaybı (L+ – M) |
| Yarıda kesmek | Donanım kesintisi (yükselen/düşen kenar) |
| Genişlik | 35 mm |
| Gerekli Mühendislik Yazılımları | TIA Portalı (STEP 7 Temel/Profesyonel) |
