Ayrıntılı Açıklama:
-

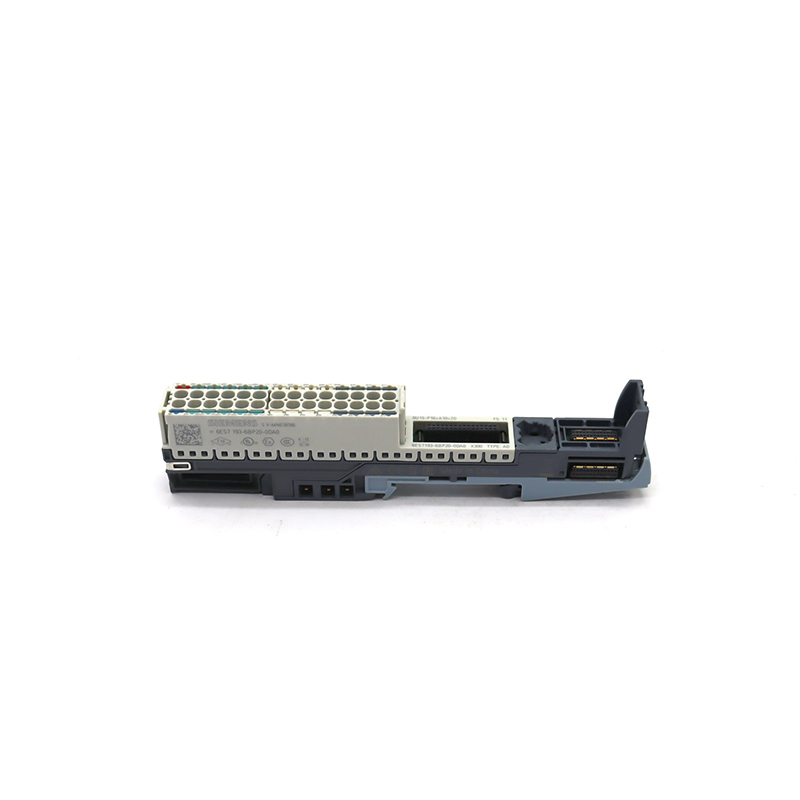

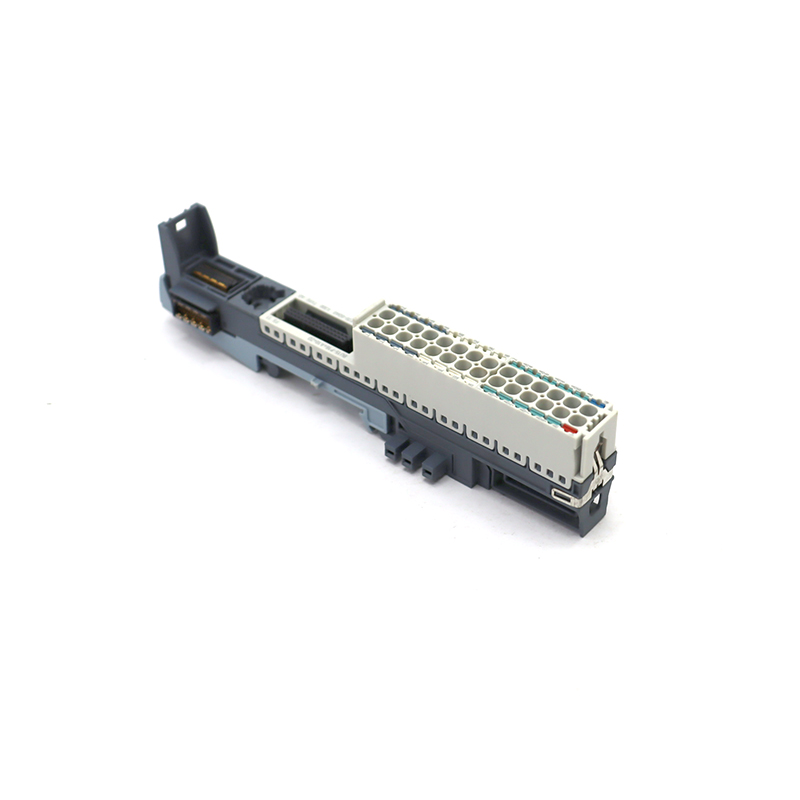

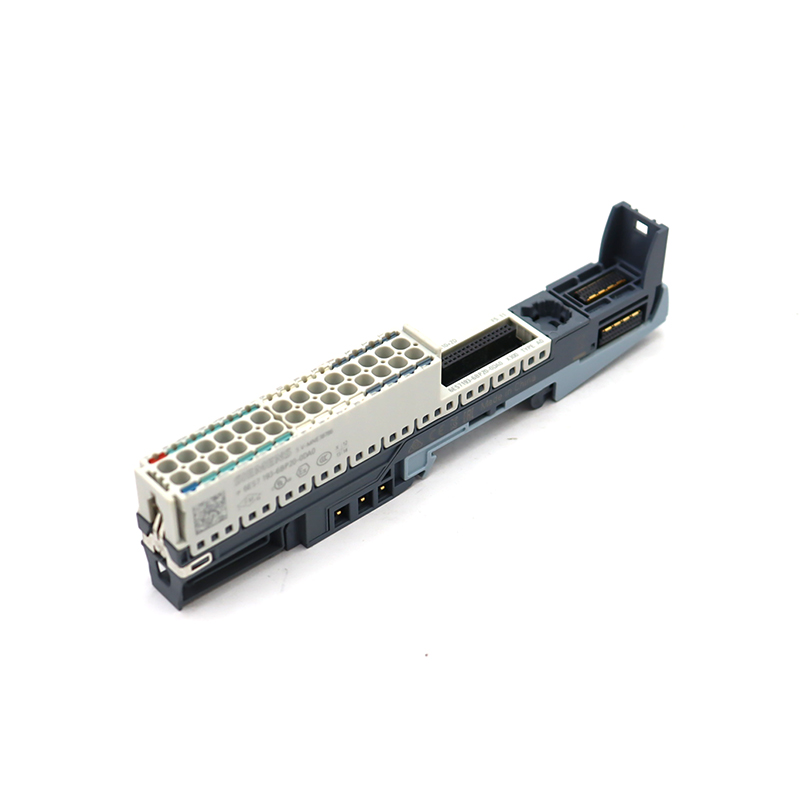

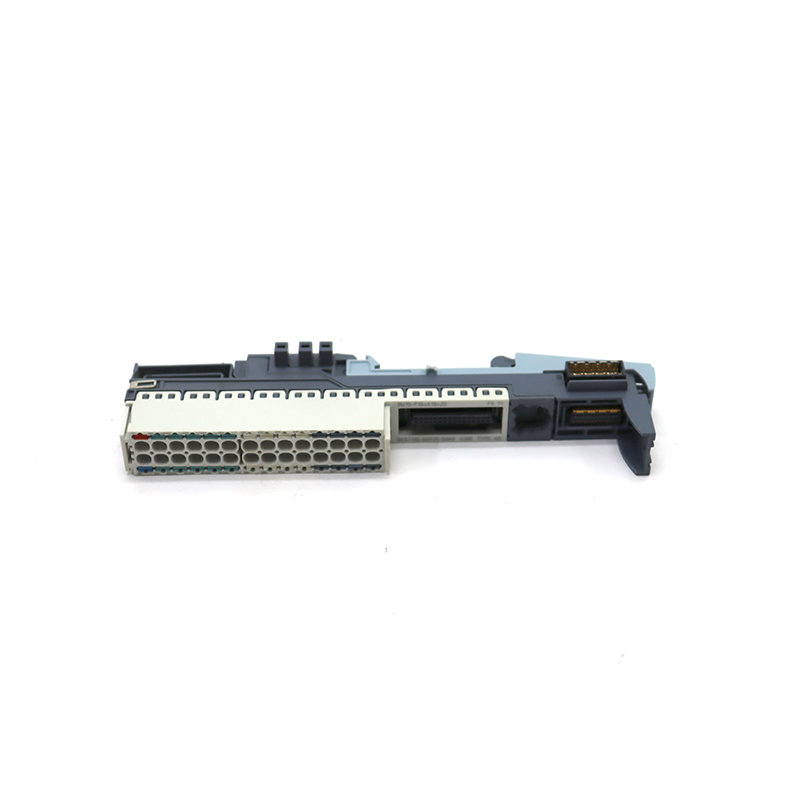

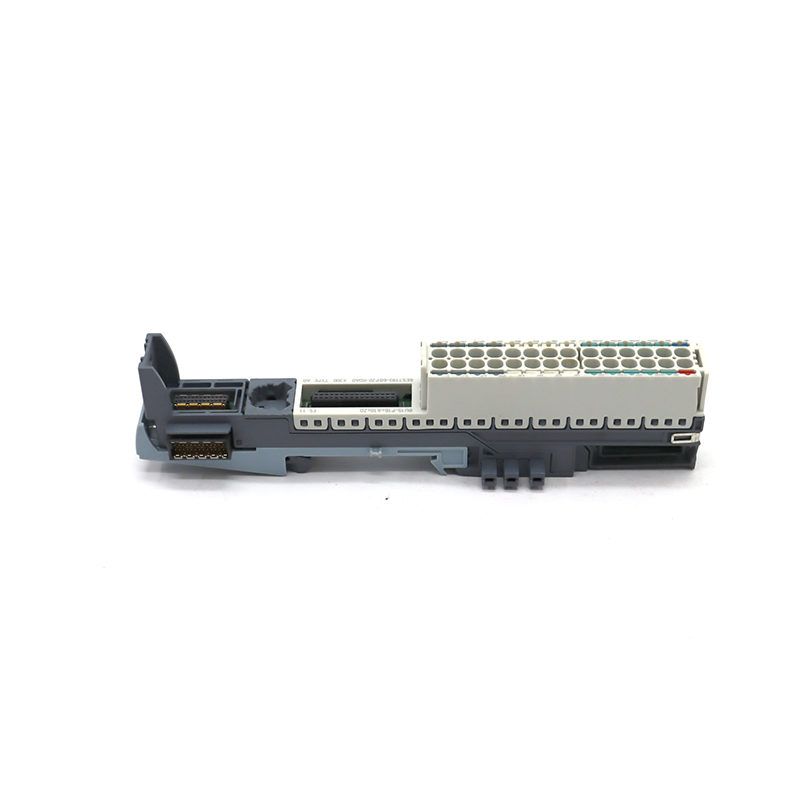

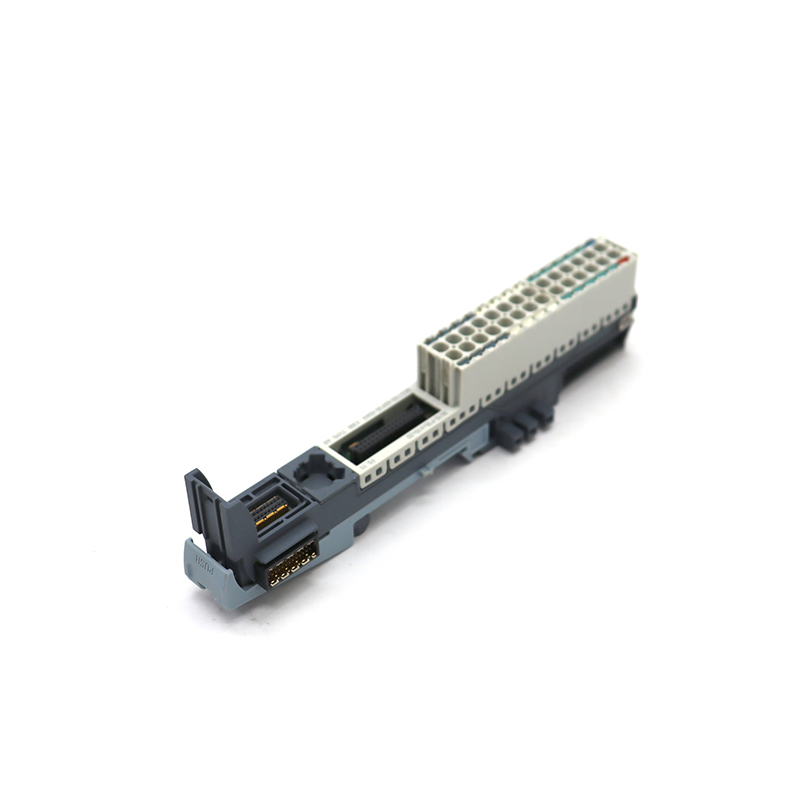

Sistem Rolü: Şu görevi görür: “temel” ET 200SP sisteminin bir parçası olan bu konektör, sinyal modülüne güç bağlantısı, sinyal terminalleri, arka panel veri yolu arayüzü ve mekanik montaj imkanı sağlar. Rengi (beyaz), barındırdığı modülün kanal tipini (dijital giriş) belirtir.
-

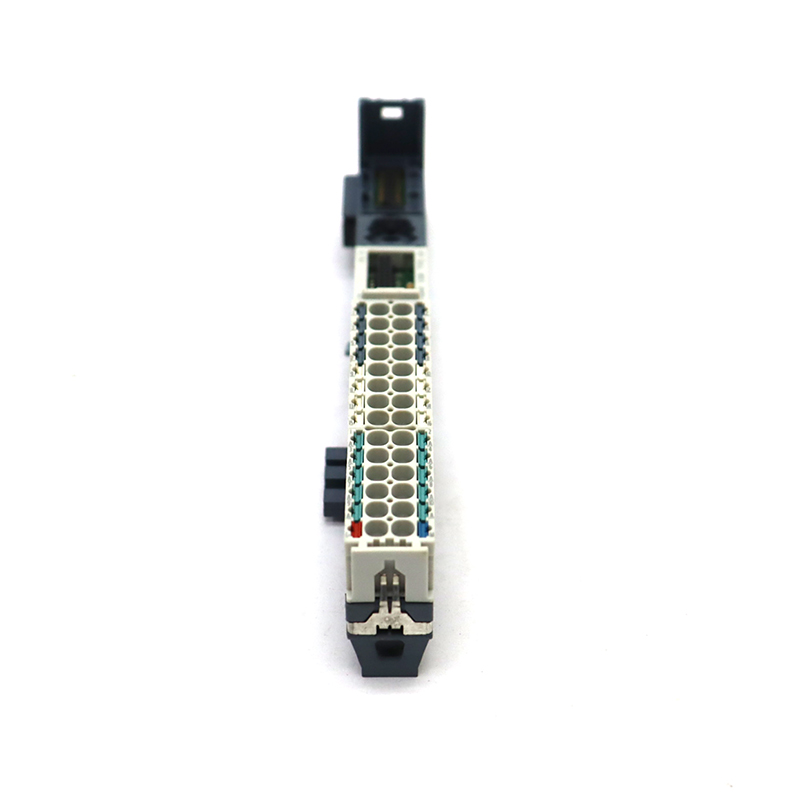

Terminal TasarımıÖn kısımda, harici 24V DC sensör sinyal kablolarını bağlamak için 16 adet takılabilir vidalı terminal bulunur. Ayrıca, gürültü bağışıklığını artırmak için yardımcı güç bağlamak veya kablo kalkanlarını birbirine bağlamak için 2 ayrı AUX terminali entegre edilmiştir.
-

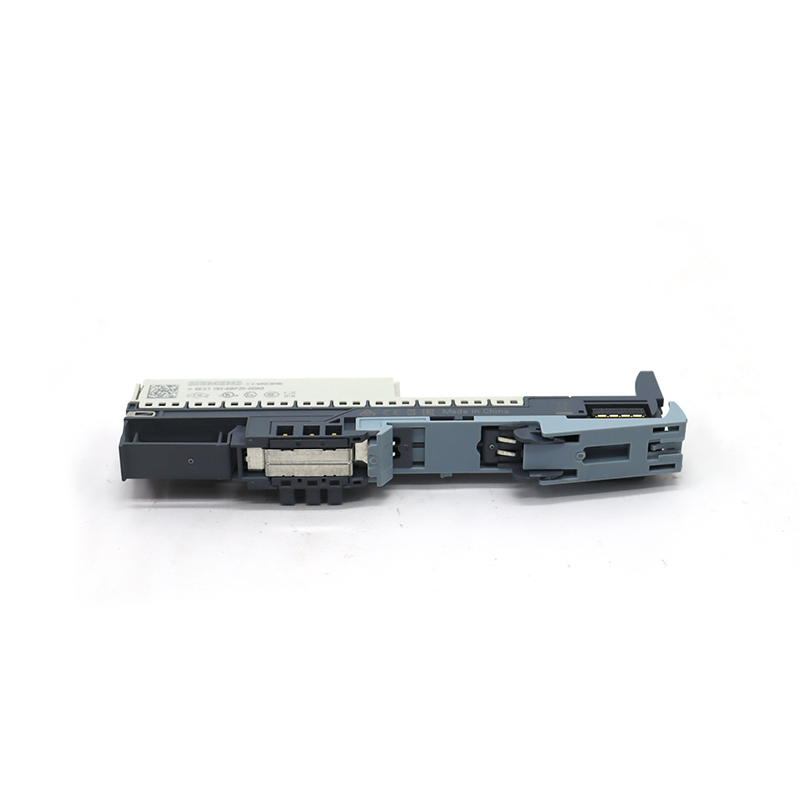

Mekanik ve Elektrik: Kablo terminallerinin aletsiz takılıp çıkarılmasına olanak tanıyarak bakımı kolaylaştırır. Sistem veri yolundan modüle 24V DC çalışma gücü sağlar ve dahili veri yolu üzerinden yukarıdaki elektronik modüle sinyaller iletir.
-
Modül Bağımlılığı: Tam bir işlevsel giriş/çıkış kanalı oluşturmak için ET 200SP serisinden belirli bir 16 kanallı dijital giriş elektronik modülüyle eşleştirilmelidir. Kendi başına pasif bir mekanik/elektrik arayüz ünitesidir.
Başlıca Özellikler:

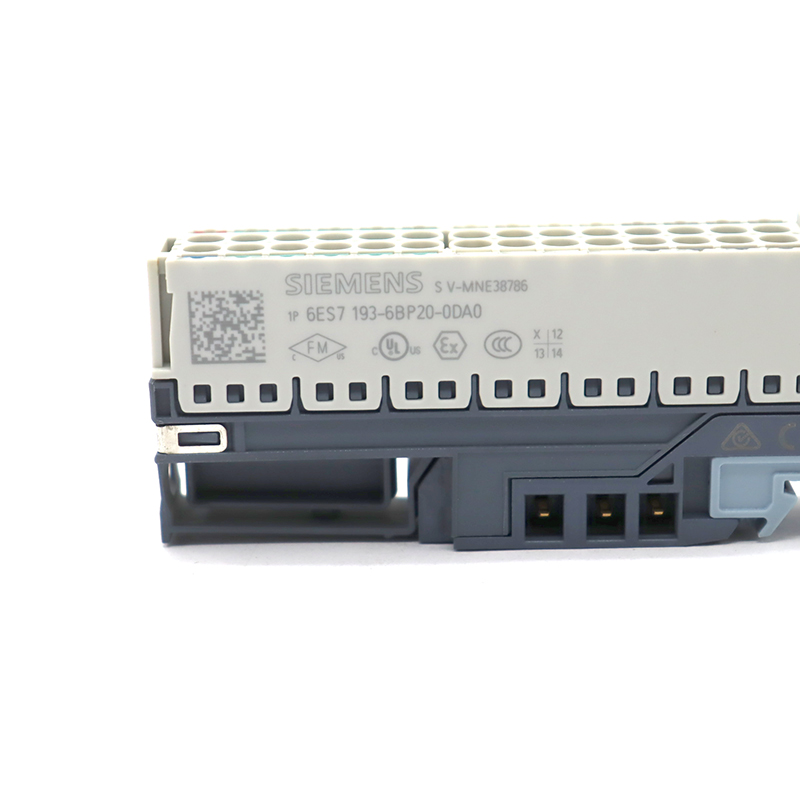

| Parametre | Detaylar |
|---|---|
| Model | 6ES7193-6BP20-0DA0 |
| Seri | SIMATIC ET 200SP |
| Ürün Tipi | BaseUnit™ (Terminal Kartı / Ana Ünite) |
| Renk Kodu | Beyaz (Dijital Giriş modülleri için) |
| Uyumlu Modül Tipi | 16 kanallı, Dijital Giriş (DI) Sinyal Modülü |
| Terminal Sayısı | 16 sinyal terminali + 2 AUX yardımcı terminali |
| Kablolama Tipi | Vidalı tip terminaller (takılabilir) |
| Genişlik | 15 mm |
| Montaj | Standart DIN rayına |
| Nominal Gerilim (arka panel üzerinden) | 24 V DC |
| Tipik Eşleştirilmiş Elektronik Modül | 6ES7131-6BH00-0DA0 (16DI, 24V DC) |
