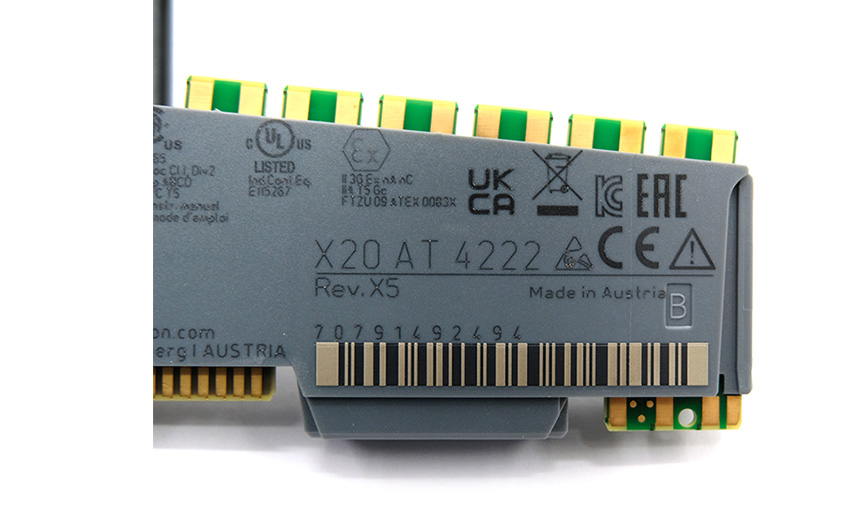

O X20AT4222 Bu, özel işlevli bir G/Ç dilimidir. B&R X20 sistemidört adet yüksek doğrulukta giriş sağlayarak dirençli sıcaklık dedektörleri (RTD’ler) örneğin PT100 Ve PT1000 buna göre EN 60751. Her kanal, PT100, PT1000 veya doğrudan direnç ölçümü (kazanca bağlı olarak 0,1–4500 Ω veya 0,05–2250 Ω) için ayrı ayrı yapılandırılabilir; bu sayede aynı modül sıcaklık problarını ve genel direnç ölçümlerini işleyebilir. Girişler şu şekilde kullanılır: sabit akım kaynağı (250 µA ±1,25%) ve destek Modül başına 2 telli veya 3 telli bağlantıÜç telli kompanzasyon, iletken direncini ortadan kaldırarak doğruluğu artırır.
Bu modül şunu kullanır: 16 bit sigma-delta A/D dönüştürücü ile iç doğrusallaştırmasıcaklık çıktısı sağlayarak 0,1 °C çözünürlük Hem PT100 hem de PT1000 için (dijital değer -2000…8500, yani -200.0…850.0 °C). Direnç ölçümü için çözünürlük şöyledir: 0,1 Ω (kazanç 1) veya 0,05 Ω (kazanç 2)ve dahili hassas referans direnci 4530 Ω ±0.1% Ölçüm istikrarını sağlar. Filtreleme süresi 1 ms ile 66,7 ms arasında yapılandırılabilir.ve 50 Hz’lik bir filtre ile 1 kanal için dönüştürme süresi 20 ms’dir. veya Kanal başına 40 ms 2-4 kanal aktif olduğunda.
Elektriksel olarak, X20AT4222 şunları sağlar: Kanallar ve X20 veri yolu arasında 500 Veff izolasyonuKanallar ortak bir referansı paylaşırken (birbirlerinden izole edilmezler). Kısa süreli giriş voltajlarına kadar dayanıklıdır. ±30 V, ortak mod aralığı daha büyüktür 0,7 Vve kanallar arasında çok düşük karışma oranı sunar (daha az -93 dBÖlçüm doğruluğuna katkıda bulunan tanı yöntemleri şunlardır: kanal başına G/Ç fonksiyon LED’leri, modül çalıştırma/hata LED’iAyrıca, menzil taşması/düşmesi ve sensör arızaları için yazılım teşhisleri.
Modülün derecelendirmesi şu şekildedir: IP20 ve monte edilebilir yatay veya dikey Yönlendirme; yatay montajda, çalışma sıcaklığı aralığı şöyledir: -25 ila 60 °Cve dikey montajda -25 ila 50 °C, kurulum yüksekliğine kadar 2000 m Performans düşüşü olmaksızın (2000 m’nin üzerinde ortam sıcaklığının düşürülmesi gerekir) 100 metrede 0,5 °CGüç tüketimi düşüktür. Otobüsten 0,01 W Ve 1.1 W dahili G/Çve bir tane gerektiriyor X20BM11 veri yolu modülü ve bir X20TB12 terminal bloğuAyrı olarak sipariş edilmiştir. Sertifikalar şunları içerir: CE, UKCA, ATEX Zone 2, cCSAus HazLoc, DNV GL, LR, KR, ABS, BV, KC ve GOST-RBu da onu tehlikeli ve deniz ortamları için uygun hale getiriyor.
Tipik uygulamalar şunlardır: proses sıcaklığı izleme ve kontrolü X20 tabanlı bir kontrol sistemi içinde hassas çok kanallı PT100/PT1000 ölçümünün gerekli olduğu tanklar, boru hatları, ısı eşanjörleri, fırınlar ve çevre odaları için.
