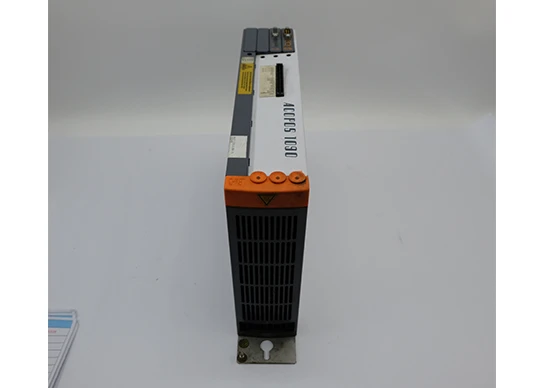

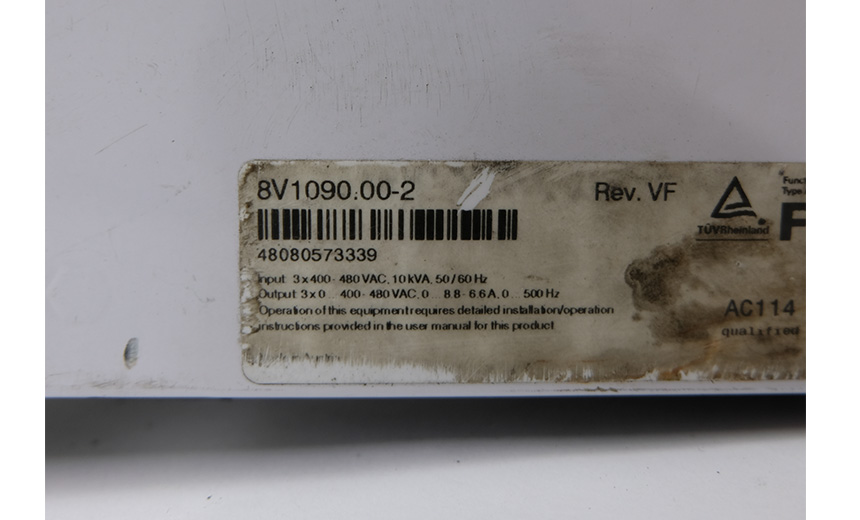

O 8V1090.00-2 yüksek performanslıdır ACOPOS 1090 servo sürücüsü Zorlu endüstriyel otomasyon sistemlerinde tek bir fırçasız servo ekseninin hassas kontrolü için tasarlanmıştır. Bir kaynaktan çalışır. 3 fazlı 400–480 V AC besleme (±%10), 50/60 Hz (±%4) frekansta.maksimumu destekler 10 kVA kurulu yükve bir 8,8 A (RMS) sürekli motor akımı en fazla ile 24 A tepe akımımotor güçlerinin artırılmasını sağlayarak 4 kW 400–480 V’ta. A DC bara kapasitesi 470 µF Dahili olarak yerleştirilmiştir ve aynı veri yolu üzerindeki diğer ACOPOS üniteleriyle enerji alışverişine olanak tanır.
Sürüş şunları içerir: entegre hat filtresi uyumlu EN 61800-3 Kategori C3EMC emisyonlarını azaltarak ve bir entegre fren direnci derecelendirildi 7 kW tepe değeri Ve 200 W sürekli Hızlı yavaşlama veya dikey eksen çalışması sırasında rejeneratif enerjiyi güvenli bir şekilde dağıtmak için. Güvenlik, aşağıdakiler sayesinde artırılır: entegre elektronik güvenli yeniden başlatma engellemeBu özellik, kasıtlı bir etkinleştirme sinyali verilene kadar güç kaybı veya acil durdurma sonrasında istenmeyen yeniden başlatmayı önler. Ünite bu özelliği destekler. işlevsel güvenlikve tüm bağlantılar (şebeke, motor, giriş/çıkış) şu şekilde yapılır: fişli terminal setleriKurulum ve bakımı basitleştiriyor.
Dört eklenti modülü yuvaları ACOPOS modülleri gibi modüllerle esnek genişlemeye olanak tanır. OLABİLMEK, POWERLINK V2ve çeşitli kodlayıcı arayüzleri (EnDat, HIPERFACE, çözümleyici, artımlı/SSI, BiSS, EnDat 2.2) artı dijital/analog giriş/çıkış modülleriBu sayede uygulama ihtiyaçlarına göre uyarlama yapılabiliyor. Sağlıyor 3 limit anahtarı/referans girişi (24 V akım kaynağı, optik olarak izole edilmiş, maksimum 30 V, 24 V’ta 4 mA, maksimum 2 ms gecikme) ve 2 hızlı tetikleme girişi (24 V akım, 10 mA, ~52–53 µs anahtarlama gecikmesi) hassas konumlandırma, kamera hareketi ve olay yakalama için. A motor tutma freni çıkışı (maksimum 1 A, elektronik anahtarlama) yaklaşık olarak açık devre izleme ile 385 mA ve bir bağlantı için motor sıcaklık sensörü Bunlar da dahildir.
Mekanik olarak, 8V1090.00-2 şu özellikleri kullanır: modüler tasarım yaklaşık boyutlarıyla 70,5 mm (G) × 375 mm (Y) × 235,5 mm (D) ve yaklaşık ağırlık 4,4 kgBu sayede yoğun dolap yerleşimlerine olanak sağlanır. Derecelendirilmiştir. IP20, çalışma sıcaklığı aralığı ile 5–40 °C nominal (azaltma ile 55 °C’ye kadar) Ve %5-85 bağıl nemve taşıyor CE, UKCA, cULus (E225616), KC Sertifikalar. Tipik kullanım alanları şunlardır: paketleme makineleri, konveyörler, baskı ve dönüştürme hatları ve genel makineler Entegre filtre, fren direnci ve güvenlik özelliklerine sahip, sağlam bir 4 kW 400–480 V servo sürücünün gerektiği yerlerde kullanılır.
