Marka: BECKHOFF
Model: EL1859
Nominal gerilim: 24V DC (%-15 / +20)
Ağırlık: 0,5 kg
Paket boyutu: 10,3*7,5*2,6 cm
Ürün türü: Modül
Menşei: Almanya

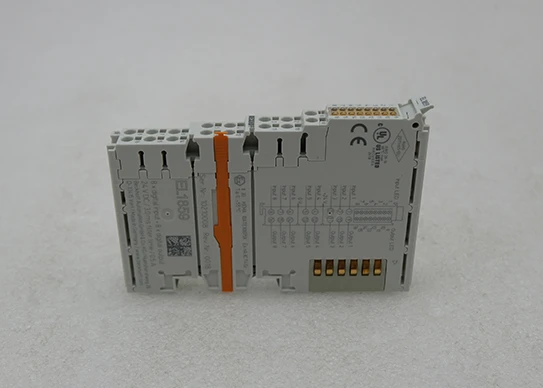

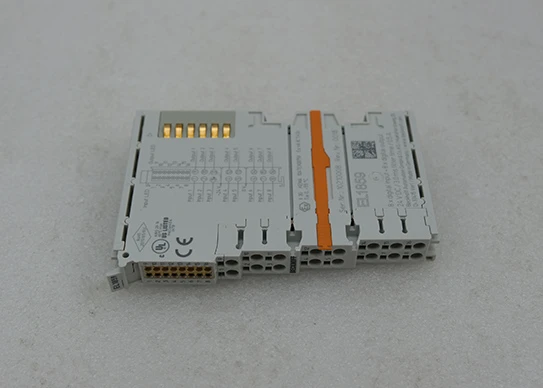

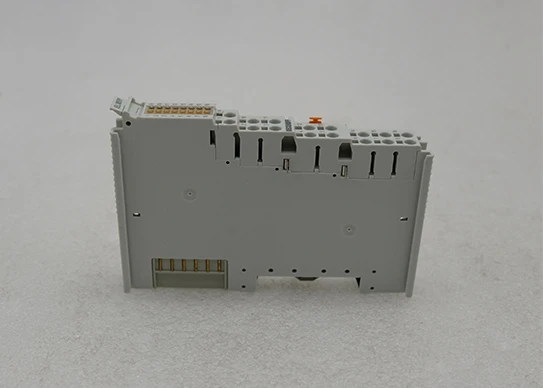

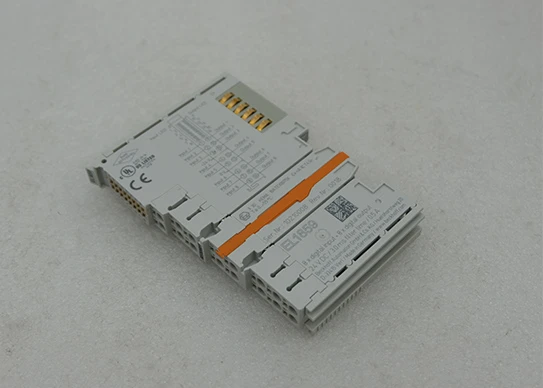

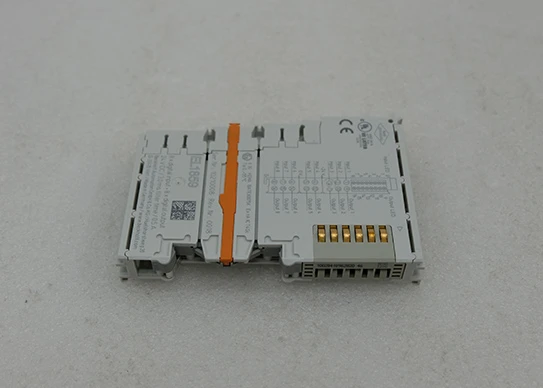

Beckhoff EL1859, endüstriyel otomasyon sistemleri için güvenilir sinyal alımı ve kontrolü sağlamak üzere tasarlanmış güçlü bir EtherCAT dijital giriş/çıkış terminal modülüdür. EL1859, çeşitli endüstriyel uygulamaların sinyal alımı ve kontrol ihtiyaçlarını karşılamak için sekiz dijital giriş kanalına ve sekiz dijital çıkış kanalına sahiptir.
Modülün kompakt tasarımı, dijital giriş ve çıkış fonksiyonlarını tek bir terminal bloğunda birleştirerek sistem alanından tasarruf sağlar ve kablolamayı basitleştirir. Her kanalın sinyal durumu LED göstergesi ile belirtilir, bu da kullanıcının durumu izlemesini ve arıza teşhisini kolaylaştırır. Tüm girişler için referans topraklama 0V DC güç kontaklarıdır, çıkış ise 24V güç kontakları ile beslenir, bu da sistemin kararlılığını ve güvenilirliğini sağlar.
EL1859 modülü aşağıdaki temel özelliklere sahiptir:
1. 3 milisaniyelik giriş filtreleme süresi, mekanik anahtar sıçraması olgusunu ortadan kaldırabilir ve sinyal alımının doğruluğunu ve kararlılığını sağlayabilir.
2. Çıkış kanalının maksimum yük akımı 0,5A’dir ve sistemi devre arızalarından korumak için kısa devre koruması ve kutup ters çevirme koruması fonksiyonlarına sahiptir.
3. Hat içi bağlantı teknolojisi sayesinde alet gerektirmeden bağlanabilir, bu da kurulum ve bakım sürecini basitleştirir.
Yukarıda belirtilen özelliklere ek olarak, EL1859 modülü ayrıca çok sayıda teknik parametreye de sahiptir:
Bağlantı teknolojisi: tek telli sistem
Kanal sayısı: 8 giriş + 8 çıkış
Nominal gerilim: 24V DC (%-15 / %+20)
Sinyal voltaj aralığı: 0V ila 5V (karşılık gelen sinyal seviyesi “0”) ve 11V ila 30V (karşılık gelen sinyal seviyesi “1”)
Giriş akımı: Genellikle 3mA
Giriş filtreleme süresi: 3,0 ms
Maksimum çıkış akımı: kanal başına 0,5A
Elektriksel izolasyon: 500V (E-bus/alan potansiyeli)
EL1859 modülü ayrıca geniş bir çalışma sıcaklığı aralığına (0°C ila +55°C) ve yüksek bağıl nem uyumluluğuna (%95, yoğuşma yok) sahip olup, çeşitli endüstriyel çevre koşullarına uyum sağlayabilir. Aynı zamanda EN 60068 ve EN 61000 serisi standartlarına uygundur ve titreşim direnci, darbe direnci, elektromanyetik girişim direnci ve elektromanyetik radyasyon direnci gibi mükemmel özelliklere sahiptir.
Kurulum açısından, EL1859 modülü, kolay ve güvenli kurulum için EN 60715 standardına uygun olarak, 12 mm x 100 mm x 68 mm boyutlarında standart yüksek yoğunluklu terminal bloğu muhafazası kullanır ve bu muhafaza bir mandal yardımıyla 35 mm’lik bir DIN rayına sabitlenir.
Özetle, Beckhoff EL1859, geniş uygulama olanaklarına sahip, güçlü ve istikrarlı bir dijital giriş/çıkış terminal modülüdür ve endüstriyel otomasyon sinyal alımı ve kontrol sistemleri alanında yaygın olarak kullanılabilir.
