Schneider 140CRA93200 | Модуль адаптера Schneider RIO -

Модель: 140CRA93200

Бренд: Schneider

Размер: 16,5*31,5*5 см

Вес: 0,6 кг

Страна происхождения: Франция

Количество модулей расширения ввода/вывода: Поддерживается максимум 27 модулей расширения ввода/вывода.

Динамический диапазон: 35 дБ, обеспечивающий высококачественную передачу и прием сигнала.

Напряжение изоляции: 500 В постоянного тока, изоляция между центральным контактом коаксиального кабеля и заземлением обеспечивает безопасность и стабильность системы.

Потребляемая мощность: 3,8 Вт, что соответствует потребностям промышленной среды.

Диапазон рабочих температур окружающей среды: от 0 °C до 60 °C, подходит для различных промышленных условий.

Модуль ввода/вывода SCHNEIDER 140CRA93200

Модуль 140CRA93200 представляет собой адаптер RIO для платформы автоматизации Modicon Quantum, позволяющий расширить количество модулей ввода-вывода и обеспечить связь. 140CRA93200 — это двухканальный модуль удаленного ввода-вывода из серии Modicon Quantum. Он предназначен для установки на той же объединительной плате, что и модуль управления ЦП. Модуль передает данные в обоих направлениях между двумя модулями: модулем управления и модулем RIO, расположенными на разных объединительных платах. Для соединения этого модуля RIO используется коаксиальная кабельная сеть, включающая как минимум еще один модуль RIO.

Черты

Модуль Modicon 140CRA93200 потребляет 750 мА тока шины. Типичное энергопотребление составляет 3 Вт, и модуль поддерживает до 1000 МБ/с CRP. Модуль имеет 31 ветвь и может использоваться с сериями Quantum 200, 500, 800 или SY/MAX (любая комбинация). На каждый канал приходится 64 входящих слова и 64 исходящих слова.

Модуль имеет 2 порта/ветви, до 32 портов (16 ветвей) и требует наличия AS-P892-000 AS-J892-101/102 или AS-J290-0X0 в ветви RIO.

В выносном блоке ввода/вывода Modicon 140CRA93200 используются 4 светодиодных индикатора. Эти индикаторы отображают состояние готовности, состояние связи, ошибку A и ошибку B.

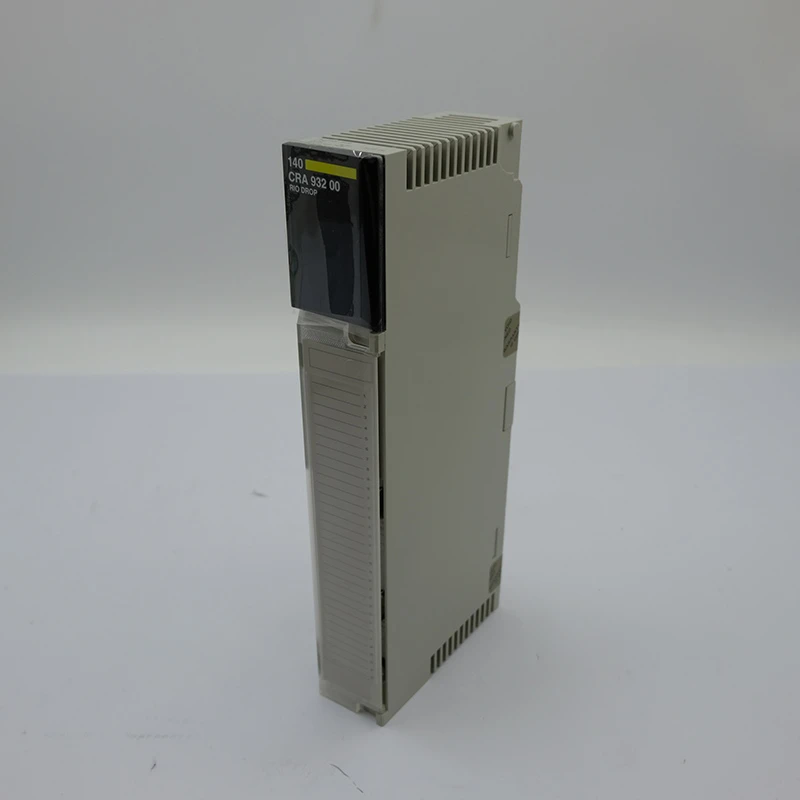

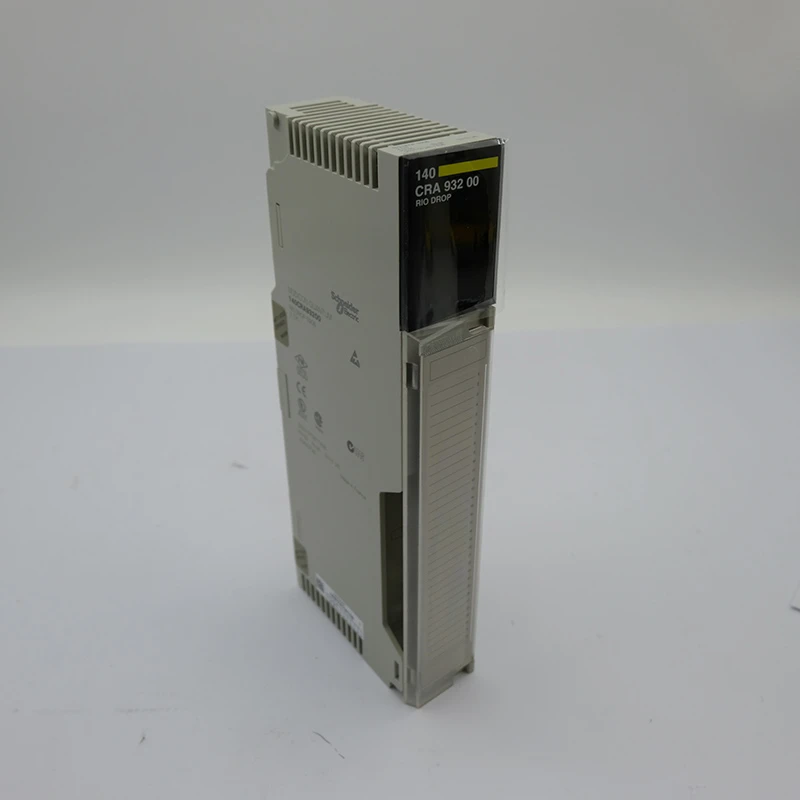

В верхней части передней панели модуля находится область светодиодов. Под областью светодиодов расположен коаксиальный разъем ROP с разъемами A и B. Сбоку указана версия. Спереди имеется съемная откидная дверца.

Как использовать 140CRA93200

Этот модуль используется для локальной станции ввода-вывода Quantum. Чтобы установить 140CRA93200 в локальную станцию, первым шагом является вызов редактора шины, а затем выделение свободного слота в станции левой кнопкой мыши. Наведя курсор мыши на свободный слот, щелкните правой кнопкой мыши по контекстному меню и выберите «Новое устройство».
