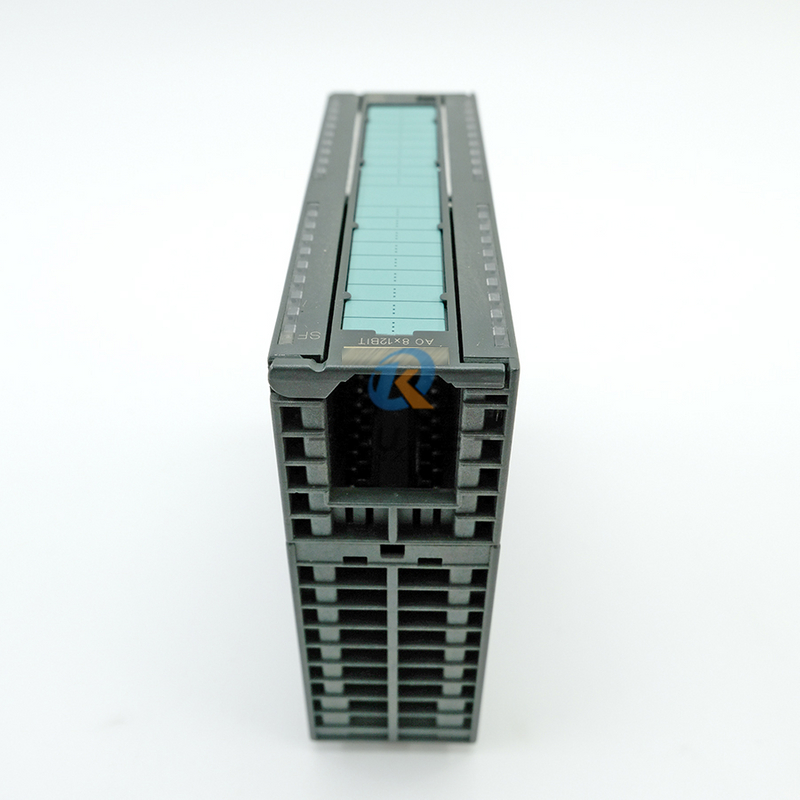

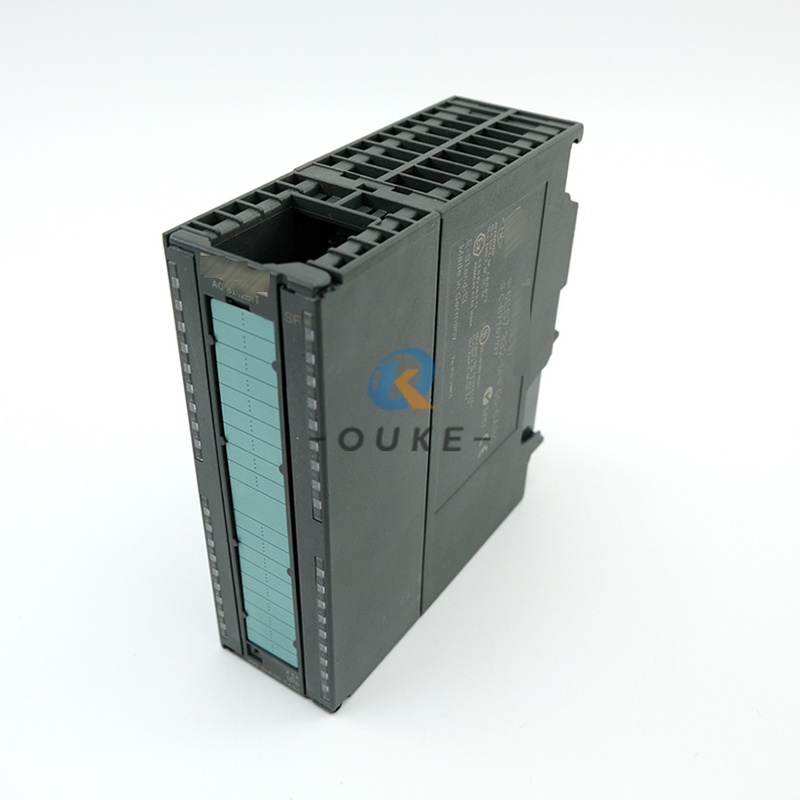

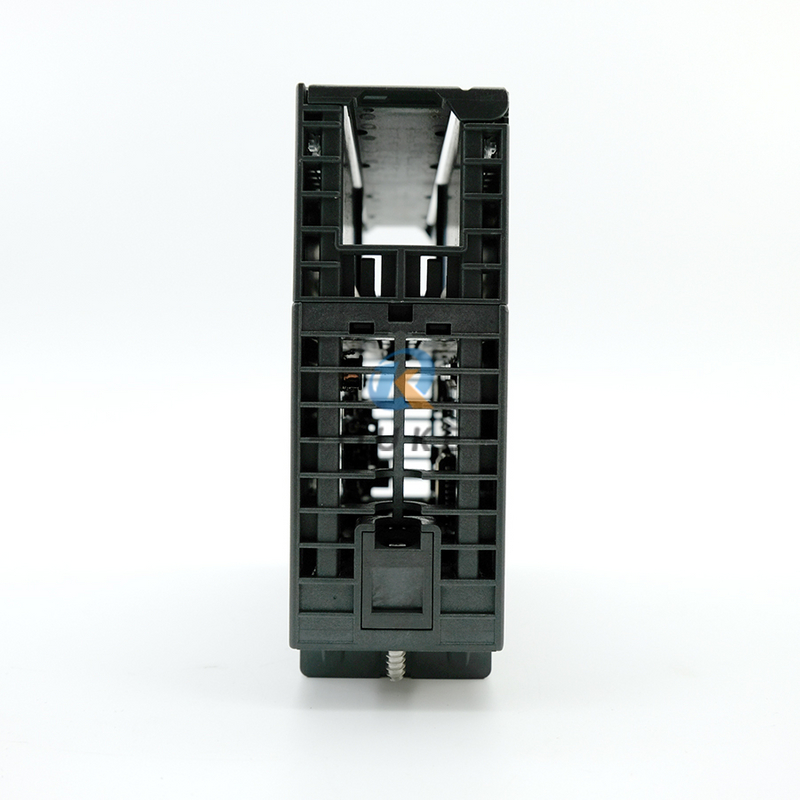

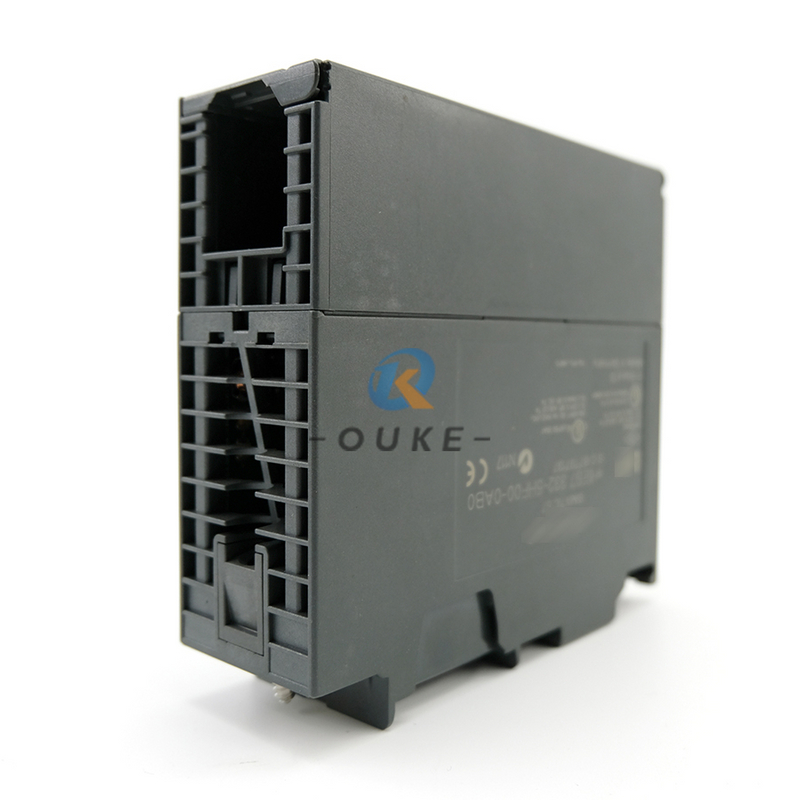

Descrizione dettagliata:
-
Uscita multicanale: Fornisce 8 canali di uscita analogici indipendenti, ciascuno configurabile separatamente per il controllo di diversi attuatori.
-
Ampia compatibilità del segnale: Supporta una varietà di uscite di segnale standard industriali:
-
Tensione di uscita: ±10 V
-
Uscita di corrente: 0 – 20 mA, 4 – 20 mA
-
-
Conversione ad alta precisione: Il modulo utilizza un convertitore digitale-analogico ad alta risoluzione, che fornisce un controllo di uscita preciso con alta precisione e buona stabilità.
-
Funzioni diagnostiche: Dispone di capacità diagnostiche per rilevare cortocircuiti sui canali di uscita (per i tipi di uscita in tensione) e rotture di fili (per i tipi di uscita corrente), segnalando informazioni diagnostiche alla CPU per una rapida localizzazione degli errori.
-
Isolamento elettrico: Tutti i canali di uscita analogici sono otticamente isolato dal bus backplane, migliorando l’immunità al rumore e la sicurezza del sistema.
-
Configurazione flessibile: I parametri del modulo (come tipo di uscita, intervallo) possono essere configurati tramite il software STEP 7 e memorizzati nella CPU. La CPU trasferisce automaticamente questi parametri al modulo all’accensione o al riavvio.
-
Design compatto: Un modulo S7-300 standard con una larghezza di 40 millimetri, facilmente montabile su una guida DIN.
Specifiche principali:
| Parametro | Dettagli |
|---|---|
| Modello | 6ES7332-5HF00-0AB0 |
| Serie | SIMATIC S7-300 |
| Tipo di modulo | Uscita analogica (AO) |
| Numero di canali | 8 |
| Tipi di segnale supportati | Tensione: ±10 V Corrente: 0 – 20 mA, 4 – 20 mA |
| Risoluzione di uscita | In genere 12 bit + segno (fare riferimento al manuale per i dettagli) |
| Precisione | Tipicamente ±0,5% (scala completa) |
| Tempo di conversione | In genere 0,8 ms per canale (dipende dal carico) |
| Diagnostica | Cortocircuito (uscita di tensione), rottura del filo (uscita di corrente) |
| Isolamento | Isolamento ottico tra canali analogici e bus backplane |
| Larghezza | 40 millimetri |
| Software di ingegneria richiesto | FASE 7 (ad esempio, TIA Portal) |
