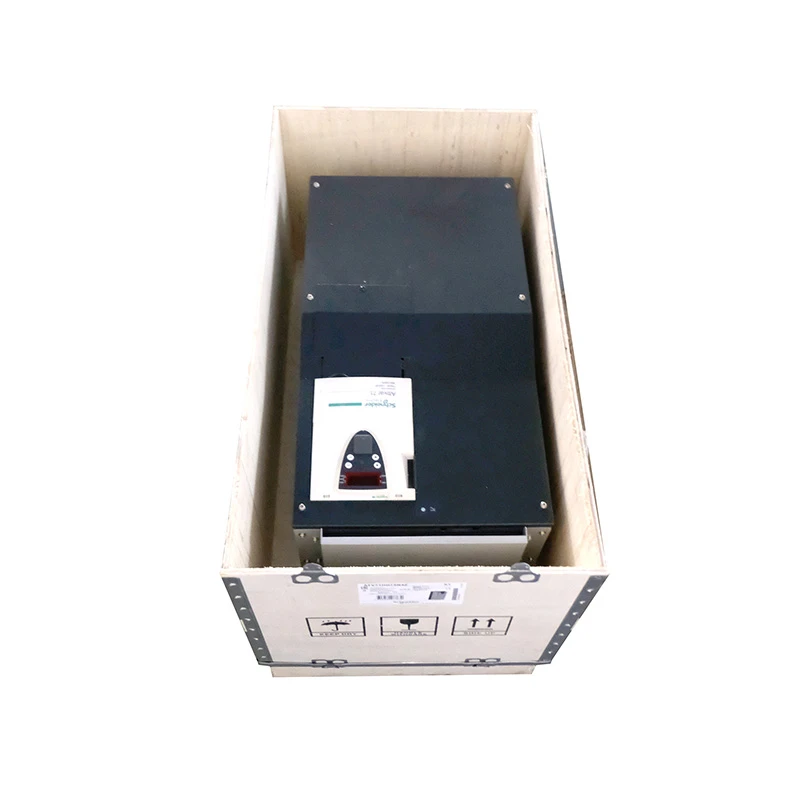

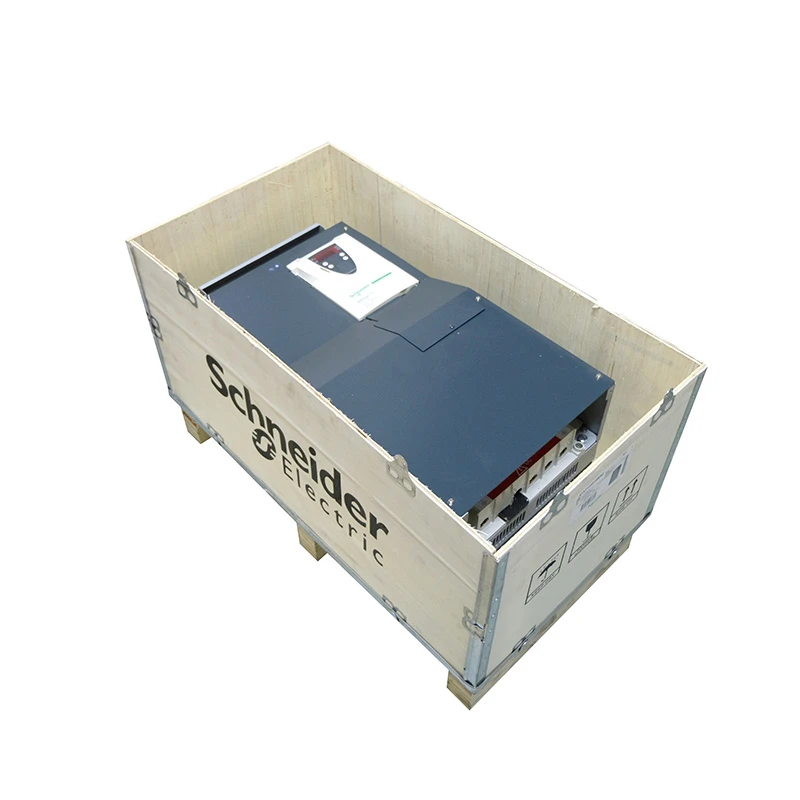

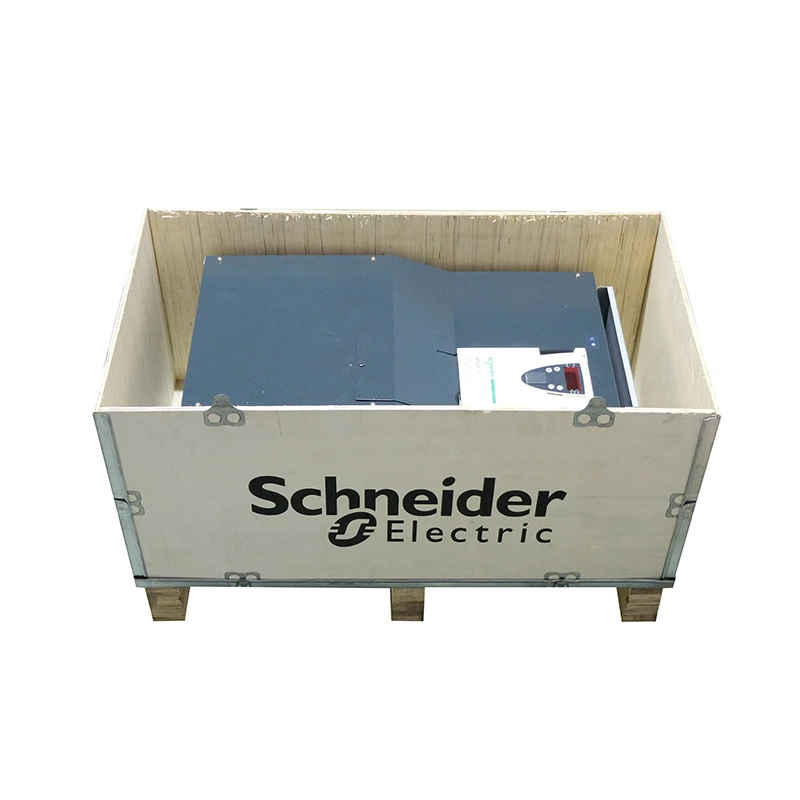

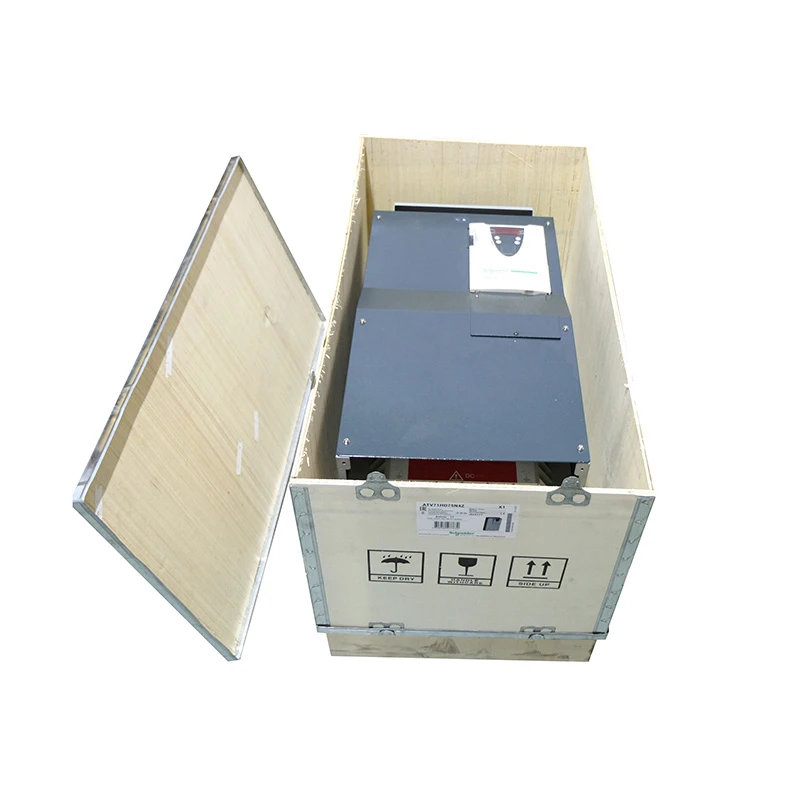

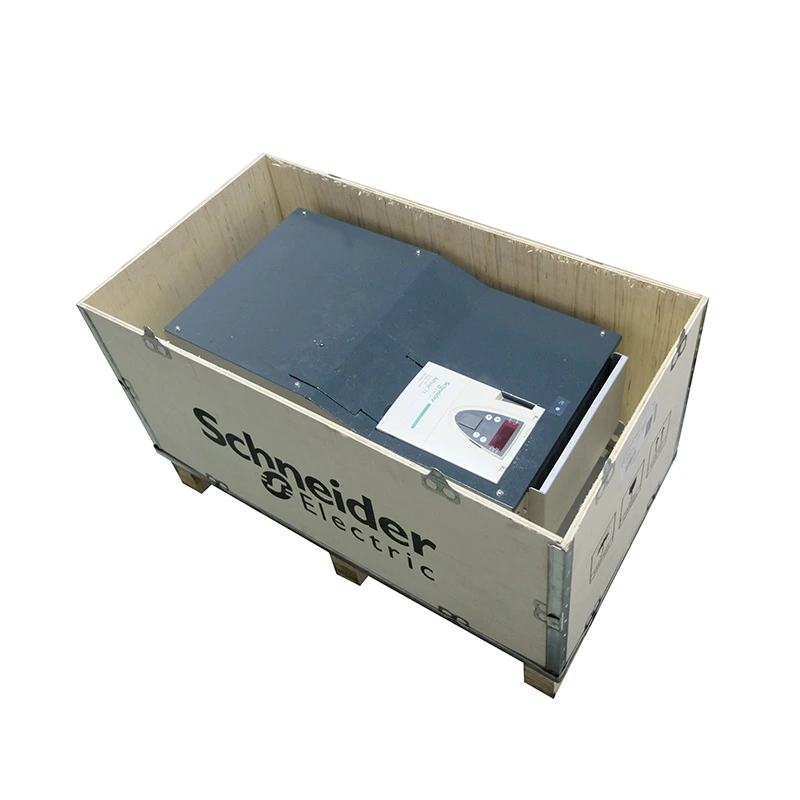

Schneider ATV71HD75N4 | Inverter Schneider Altivar serie 71 -

Modello: ATV71HD75N4

Marca: Schneider

Dimensioni: 77*41*47cm

Peso: 50 kg

Paese di origine: Francia

Serie di prodotti	Altivar 71
Tipo di prodotto	Cambiatore di frequenza
Campo di applicazione	Macchinari complessi ad alta potenza
Nome del componente	ATV71
Potenza del motore (kW)	75 kW, trifase in… Su 380… 480 V
potenza del motore	100 CV, 3 fasi in… Su 380… 480 V
Lunghezza massima del cavo motore	Cavo schermato da 100 m Cavo non schermato da 200 m
tensione di alimentazione	380…480 V – 15…10 %
Numero di fase della rete	trifase
Corrente di linea	Il 137 A è adatto per 480 V trifase 75 kW / 100 CV Il 167 A applica 380 V trifase 75 kW / 100 CV
filtro EMC	integrato
Modalità di assemblaggio	Con dissipatore di calore
potenza apparente	109,9 kVA in… Superiore 380 V trifase 75 kW / 100 CV
Linea Isc prevista	22 kA per 3 fasi
Corrente di uscita nominale	124 A in… Superiore 2,5 kHz 460 V trifase 75 kW / 100 CV 160 A in… Superiore 2,5 kHz 380 V trifase 75 kW / 100 CV
Corrente transitoria massima	240 A per 60 s trifase 75 kW / 100 CV 264 A per 2 s trifase 75 kW / 100 CV
Frequenza di uscita	0,1…500 Hz
Frequenza di commutazione nominale	2,5 kHz
Frequenza di commutazione	1… 16 kHz regolabile 2,5… 16 kHz sì
File di configurazione del controllo del motore asincrono	Macchina sbilanciata del sistema ENA (Sistema di adattamento dell’energia) Rapporto tensione/frequenza (2 o 5 punti) Controllo vettoriale del flusso (FVC) con sensore (vettore di corrente) Controllo vettoriale del flusso senza sensore (SFVC) (vettore di tensione o corrente)
Modalità di polarizzazione	Nessuna impedenza Applicabile alla porta seriale Modbus

L’ATV71HD75N4 è un inverter Altivar serie 71 progettato per applicazioni meccaniche complesse e ad alta potenza. Il suo nome componente è ATV71 ed è adatto per motori elettrici trifase da 75 kW (100 CV), da 380 a 480 volt. L’inverter incorpora un filtro EMC e dispone di un dissipatore di calore per il gruppo di dissipazione del calore.

Offre un’ampia gamma di potenza del motore che comprende sia motori asincroni che sincroni, con molteplici profili di controllo, tra cui macchine sbilanciate per sistemi di adattamento dell’energia (sistemi ENA), controllo vettoriale del flusso con e senza sensori e caratteristiche come il rapporto tensione/frequenza (2 o 5 punti).

In termini di connessioni elettriche, offre molteplici terminali e specifiche di coppia di serraggio per soddisfare diverse esigenze di installazione. Inoltre, offre anche una vasta gamma di opzioni di ingresso e uscita, tra cui ingresso e uscita analogici, ingresso e uscita discreti e ingresso digitale.

L’ATV71HD75N4 è dotato di potenti funzioni di protezione, tra cui protezione contro sovravelocità, perdita di fase in ingresso, protezione da sovratensione, protezione da sovracorrente, protezione da surriscaldamento, protezione da interruzione di fase del motore, ecc. Allo stesso tempo, ha anche un’eccellente adattabilità ambientale e soddisfa numerosi standard ambientali e requisiti di certificazione, tra cui resistenza alle vibrazioni, resistenza agli urti e resistenza all’umidità.

Nel complesso, l’ATV71HD75N4 è un inverter potente, con un’ampia gamma di applicazioni, prestazioni stabili e affidabili, adatto a una varietà di applicazioni meccaniche complesse ad alta potenza.
