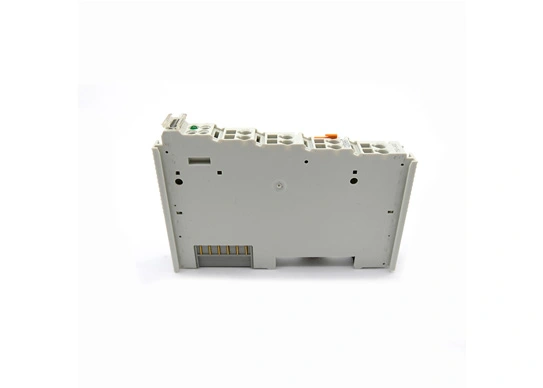

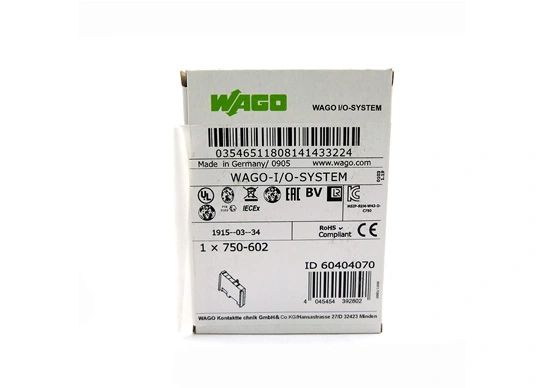

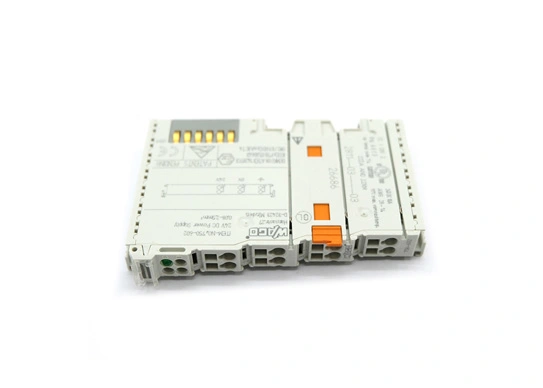

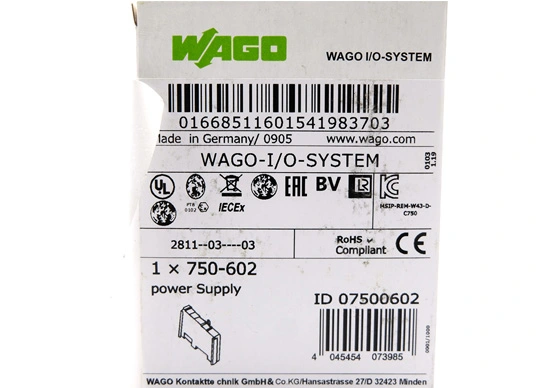

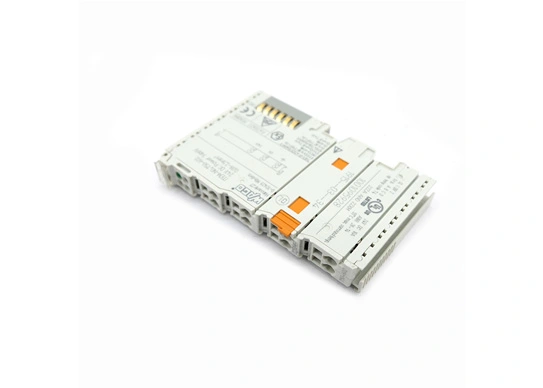

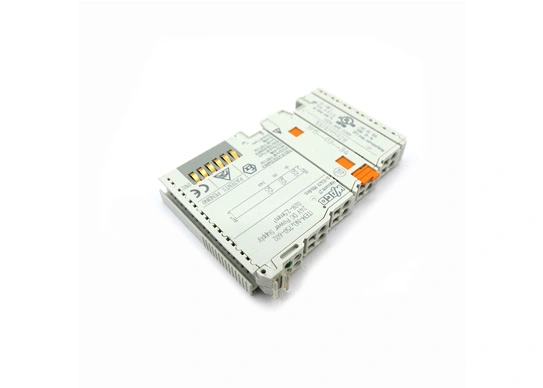

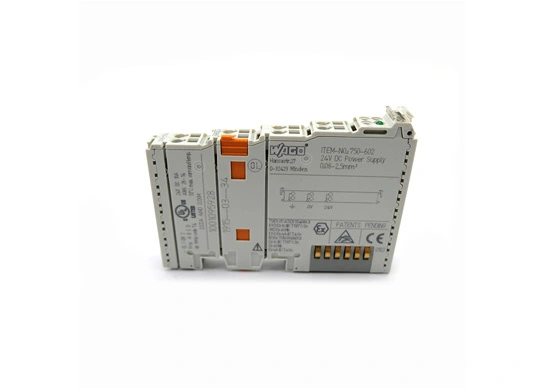

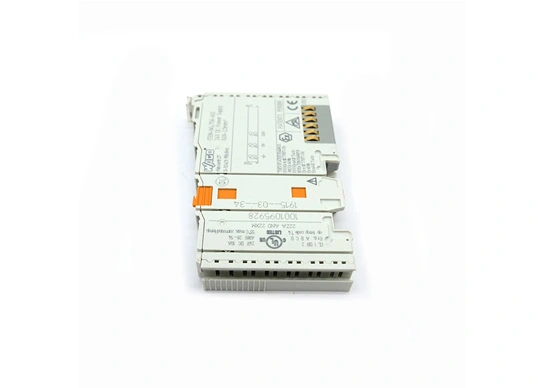

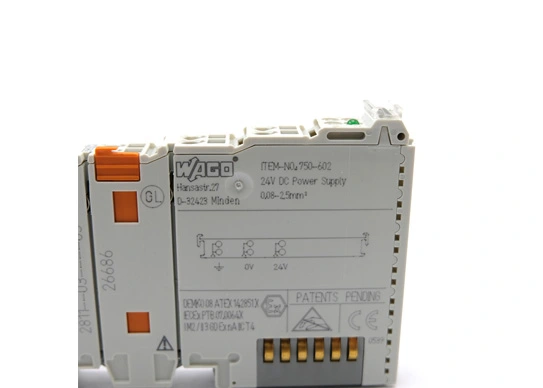

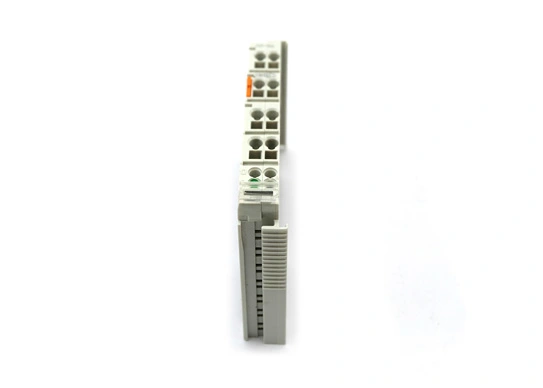

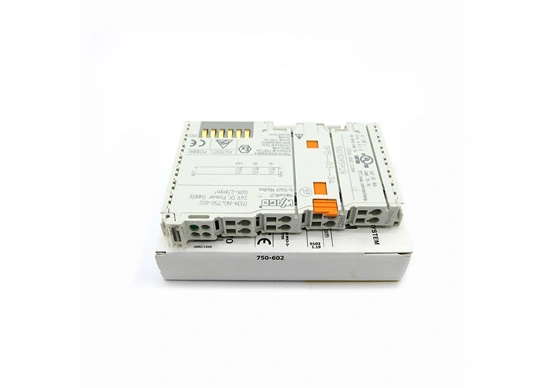

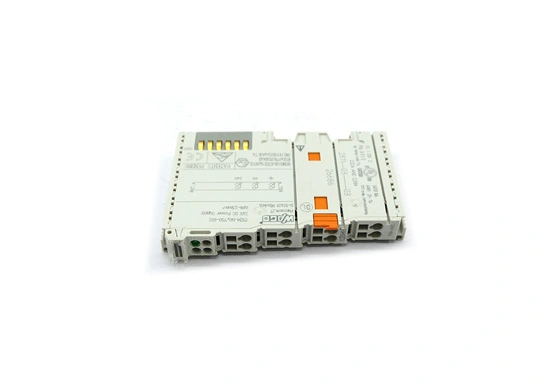

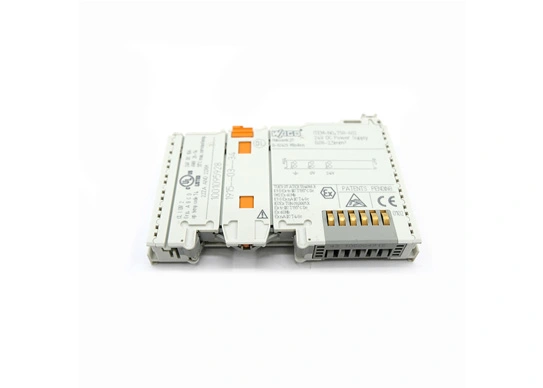

WAGO750-602 | Module d’alimentation WAGO

Type de signal (tension)

24 VCC

Tension d’alimentation (système)

5 VCC ; via des points de contact de données

tension d’alimentation côté terrain

24 VCC (-25 … +30 %) ; ALIMENTATION PAR ALIMENTATION À TRAVERS LES POINTS DE CONTACT (VIA UNITÉ DE JONCTION À RESSORT À CAGE (CAGE CLAMP®) ; Transmission par contacts à ressort)

Lumière

LED (C) verte : état de la tension de fonctionnement : contacts du cavalier d’alimentation

Le nombre d’alimentations externes via les contacts

3

L’alimentation est capable de transporter des courants à travers les contacts.

10A

Type de connexion 1

Alimentation électrique sur site

Fil monobrin

0,08 … 2,5 mm² / 28 … 14 AWG

fils conducteurs fins

0,08 … 2,5 mm² / 28 … 14 AWG

Longueur de la bande

8 … 9 mm / 0,31 … 0,35 pouces

hauteur

100 mm / 3,937 pouces

profondeur

69,8 mm / 2,748 pouces

Profondeur à partir du bord supérieur du rail DIN

62,6 mm / 2,465 pouces

Matériau du boîtier

Polycarbonate, nylon 6,6

Charges de feu

1,203 MJ

poids

43,3 g

Marque de certification

CE

Température ambiante (stockage)

-40 … +85 °C

Type de protection

IP20

Niveau de pollution

2, conforme à la norme IEC 61131-2

Altitude de travail

0 … 2000 m

emplacement d’installation

Horizontal gauche, horizontal droite, horizontal haut, horizontal bas, vertical haut et vertical bas

Humidité relative (sans condensation)

95%

résistant aux vibrations

Conforme à la norme 4G et à la norme IEC 60068-2-6.

Résistant aux chocs

15 g, IEC 60068-2-27

Immunité aux interférences CEM

Conformément à la norme EN 61000-6-2, les applications marines

CEM – Interférences rayonnées

Conforme à la norme EN 61000-6-4 pour les applications marines

résistance à la corrosion

Conforme aux normes IEC 60068-2-42 et IEC 60068-2-43

Concentration admissible de polluant H2S à 75 % d’humidité relative

10 ppm

Concentration admissible de polluant SO2 à 75 % d’humidité relative

25 ppm
