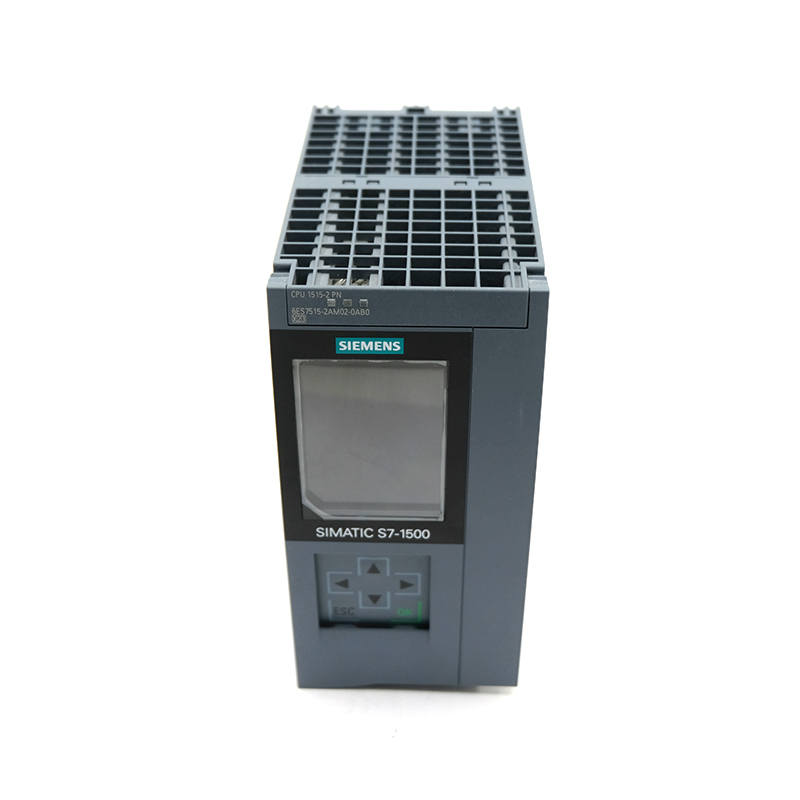

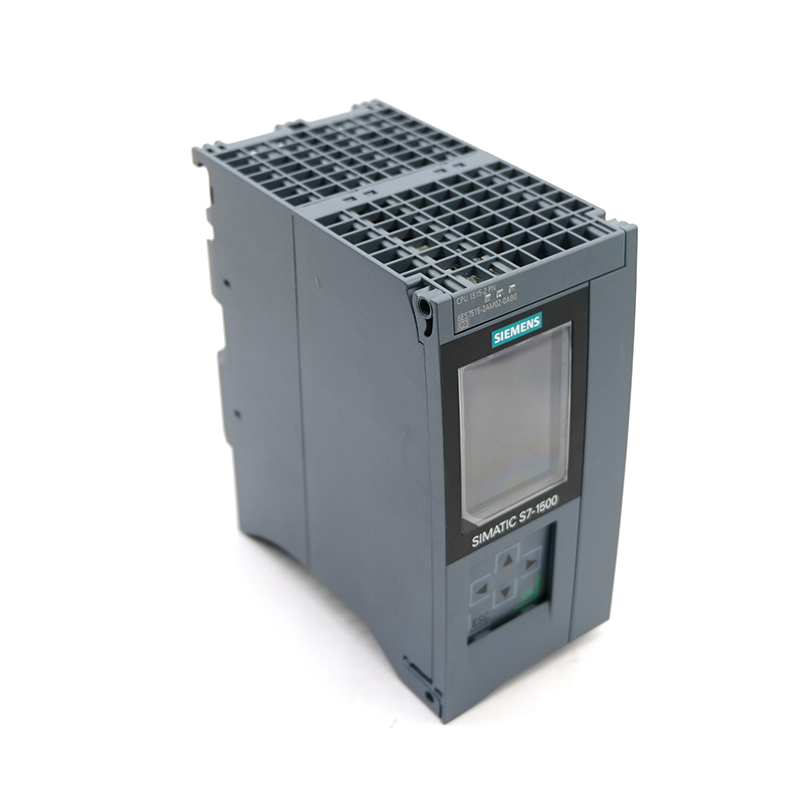

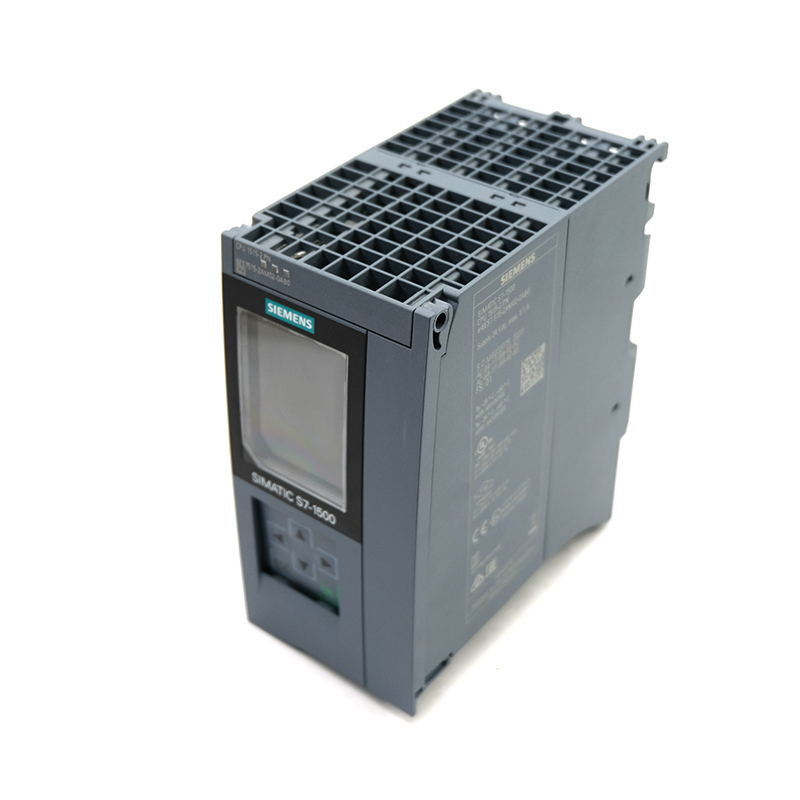

Description détaillée :
-
Performances exceptionnellesCe processeur est équipé de 1 Mo de mémoire de travail pour le programme et 5 Mo de mémoire pour les données. Il exécute une instruction binaire en seulement 1 ns, offrant des vitesses de traitement extrêmement rapides.
-
Interfaces PROFINET doublement intégréesLe module intègre deux interfaces PROFINET indépendantes. Les deux ports prennent en charge 10/100/1000 Mbps Négociation automatique et fonctionnalités de commutation intégrées, permettant des topologies de réseau en ligne ou en anneau. Le port 1 prend en charge Contrôleur d’E/S PROFINET et Temps réel isochrone mode adapté au contrôle précis et à haute vitesse des E/S distribuées ; le port 2 prend également en charge Périphérique PROFINET IO fonctionnalité permettant une communication intelligente entre les processeurs.
-
Fonctions technologiques intégréesLe processeur intègre nativement de multiples fonctions technologiques, notamment : Contrôle du mouvement (capable de contrôler jusqu’à 64 axes de vitesse ou de positionnement), Contrôle en boucle fermée, et Régulation PID, permettant la mise en œuvre de tâches technologiques complexes sans matériel supplémentaire.
-
ExtensibilitéLe processeur 1515-2 PN peut se connecter à un maximum de 256 Les périphériques d’E/S via PROFINET IO peuvent être étendus via 2 emplacements pour cartes mémoire enfichables en façade (compatible avec les cartes mémoire SIMATIC et les cartes SD).
-
Diagnostic et maintenanceOffre des diagnostics système complets et clairs, avec une maintenance centralisée via Portail TIA. Supports Fonction de traçage pour l’enregistrement et le diagnostic des événements survenant pendant le fonctionnement du système ou du programme.
-
Intégration de sécurité: Supports Sécurité intégrée des fonctions permettant d’améliorer la sécurité du système grâce à des paramètres tels que la protection d’accès et la protection contre la copie.
Caractéristiques principales :
| Paramètre | Détails |
|---|---|
| Modèle | 6ES7515-2AM02-0AB0 |
| Série | SIMATIC S7-1500 |
| Type de module | Processeur (CPU 1515-2 PN) |
| Version du firmware | V2.0 |
| Mémoire de travail (Programme) | 1 Mo |
| Mémoire de travail (données) | 5 Mo |
| Temps d’exécution de l’opération binaire | 1 ns |
| Interfaces intégrées | 2 x PROFINET (RJ45, 10/100/1000 Mbps, avec commutateur) |
| Fonctions PROFINET | Port 1 : Contrôleur d’E/S, IRT ; Port 2 : Contrôleur d’E/S/Périphérique d’E/S |
| Fonctions technologiques intégrées | Commande de mouvement (64 axes), régulation PID, régulation en boucle fermée |
| Périphériques d’E/S PROFINET Max. | 256 |
| Emplacements pour cartes mémoire | 2 (accès frontal) |
| Tension d’alimentation | 24 V CC (alimentation du système) |
| Logiciel d’ingénierie requis | Portail TIA (STEP 7 Professional V12 ou supérieur) |
