Marque : PILZ Pilz
Modèle : 777585
Dimensions du produit : 12 × 9,5 × 2,2 cm
Poids net : 180 g
Origine : Allemagne
Tension d’alimentation (V) : 24 V
Type de tension d’alimentation U1 : CC
Consommation électrique en courant continu : 2,5 W
Utiliser la norme AC/DC1 : EN 60947-4-1
Tension de commande de sécurité AC1 : 240 V
Courant maximal de contrôle de sécurité AC1 : 6 A
Tension de commande de sécurité DC1 : 24 V
Courant maximal de sécurité DC1 : 6 A
Utiliser la catégorie AC15/DC13, norme : EN 60947-5-1
Tension de commande de sécurité AC15 : 230 V
Courant maximal de la commande de sécurité AC15 : 5 A
Tension de commande de sécurité DC13 : 24 V
Contact de sécurité : CA, norme UL : 240 V CA GU (même polarité)
Contact de sécurité : Charge guide : R300
Matériau des contacts du relais : AgCuNi
Autres spécifications de contact pour les relais : + 0,2 µm Au
Le Pilz 777585 est un module d’extension de contacts configurable conçu pour fournir des entrées/sorties numériques sécurisées et pour se connecter à des éléments de commande liés à la sécurité. Voici ses principales caractéristiques et spécifications techniques :
Données techniques
Caractéristiques électriques : Tension d’alimentation : 24 V CC, consommation électrique : 2,5 W, convient à une alimentation CC.
Canal d’entrée : Le module possède un canal d’entrée pour une connexion monocanal.
Canal de sortie : Fournit quatre sorties relais N/O (normalement ouvertes) pour la commande de dispositifs externes.
Sortie relais : conforme aux normes AC/DC1 et AC15/DC13, peut contrôler une tension jusqu’à 240 V AC ou 230 V AC et un courant jusqu’à 6 A.
Matériau de contact de sécurité : matériau AgCuNi, présentant une bonne conductivité électrique et une grande durabilité.
Données environnementales
Température de fonctionnement : peut fonctionner normalement dans un environnement à -10 °C, convient à divers environnements industriels.
Exigences d’humidité : L’humidité relative maximale admissible à 40 °C est de 93 % afin de garantir la fiabilité de l’équipement en environnement à forte humidité. Normes CEM : Conformité aux normes de compatibilité électromagnétique pertinentes telles que EN 60947-5-1, EN 61000-6-2 et EN 61326-3-1 afin de garantir la stabilité de l’équipement en environnement électromagnétique.
Données mécaniques
Flexibilité d’installation : Il peut être installé n’importe où pour une connexion et une intégration faciles avec d’autres appareils.
Matériau de la coque : La plaque avant est fabriquée en matériau ABS UL 94 V0, qui présente une bonne résistance à la chaleur et à l’usure.
Connexion par bornes : Connexion par bornes à vis pour assurer une connexion stable et fiable.
Données environnementales et commerciales
Conformité : Répond aux normes environnementales telles que RoHS et REACH, mais peut contenir certaines substances SVHC telles que le plomb.
Classification DEEE : Selon la classification d’août 2018, les DEEE appartiennent à 5 appareils (taille d’alimentation < 50 cm).
Informations commerciales : notamment le code du système harmonisé, le code UNSPSC, le code EAN, etc., afin de faciliter l’identification et la gestion des produits.
En résumé, le Pilz 777585 possède d’excellentes performances électriques, une adaptabilité environnementale stable et est conforme aux normes pertinentes ; il constitue un élément important du système de contrôle de sécurité industrielle, offre une grande fiabilité, une utilisation facile et convient à une variété de scénarios industriels.

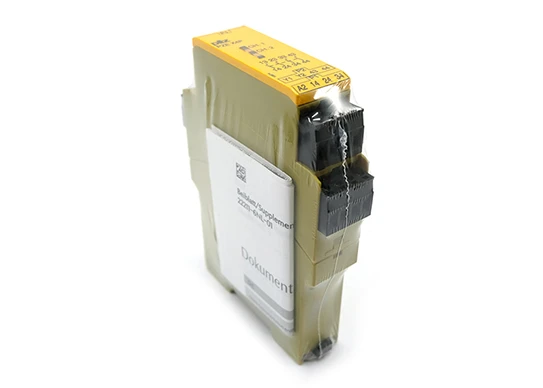

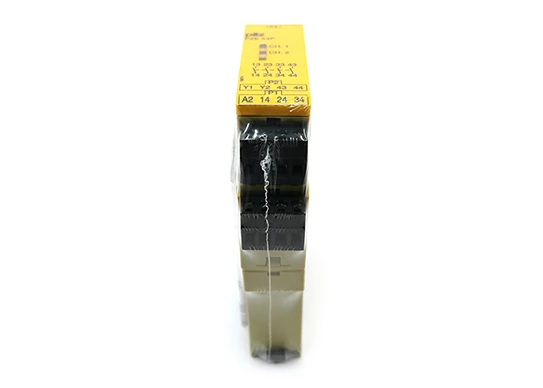

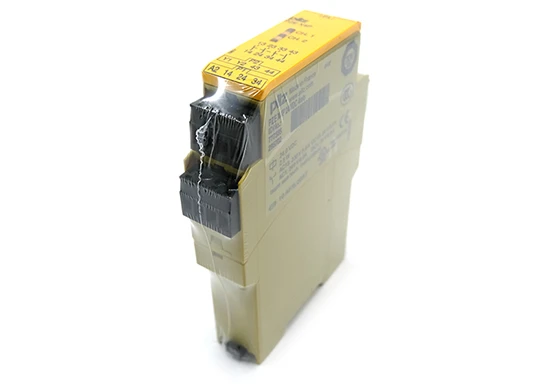

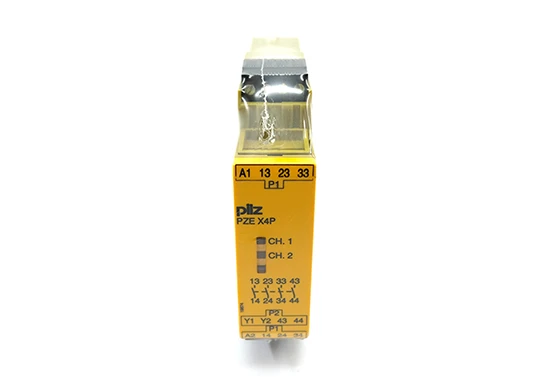

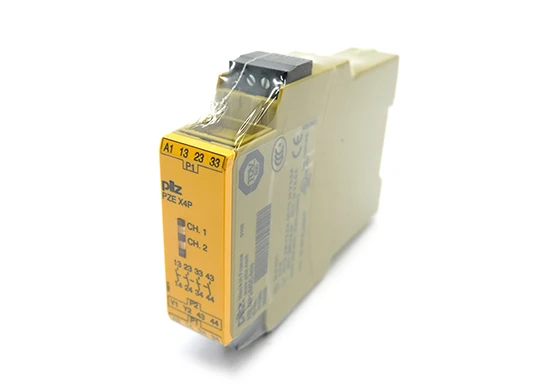

Détails du relais de sécurité à expansion de contact Pilz 777585 |
