Données techniques
Caractéristiques électriques : Tension d’alimentation (V) : 24 V ; Type de tension d’alimentation U1 : CC ; Consommation électrique CC : 4,5 W
Entrées :
Nombre d’entrées : 2
Sorties semi-conductrices :
Nombre de sorties semi-conductrices : 0
Sortie relais
Catégorie d’utilisation AC/DC1 Norme : EN 60947-4-1
Tension de commande de sécurité AC1 : 240 V
Courant maximal de commande de sécurité AC1 : 8 A
Tension de commande de sécurité DC1 : 24 V
Courant maximal de commande de sécurité DC1 : 8 A
Catégorie d’utilisation AC15/DC13 Norme : EN 60947-5-1
Tension de commande de sécurité AC15 : 230 V
Courant maximal de la commande de sécurité AC15 : 5 A
Tension de commande de sécurité DC13 : 24 V
Contacts de sécurité : CA, conforme UL : 240 V CA GP
Contacts de sécurité : Charge pilote : C300, R300
Matériau des contacts du relais : AgSnO2
Autres spécifications de contact pour les relais : + 0,2 µm Au
Données environnementales
Adaptabilité climatique de l’appareil à une utilisation conforme à la norme : EN 60068-2-78
Température ambiante en degrés Celsius : -10 à 55 °C
Taux d’humidité : 93 % HR à 40 °C
Condensation autorisée/non autorisée : non autorisée
Conformité CEM…
EN 60947-5-1
EN 61000-6-2
EN 61326-3-1
Essai de vibration conforme à la norme : EN 60068-2-6
Distances d’isolement et de fuite conformément à la norme : EN 60947-1
Classe de surtension : I/II
Spécification du degré de pollution pour les distances d’isolement et de fuite : 2
Type de protection, montage
Type de protection, boîtier
type de protection du terminal
Données mécaniques
Position de montage : indifférente
partie inférieure du matériau du boîtier
Matériau de la plaque avant du boîtier : ABS UL 94 V0
matériau de la partie supérieure du boîtier
Bornes de connexion : Bornes à vis
Style de terminal : Fixe
Section admissible d’un conducteur flexible AWG : 24 – 10 AWG
Hauteur : 87 mm
Largeur : 45 mm
Profondeur : 121 mm
Poids net : 345 g
Poids brut : 355 g

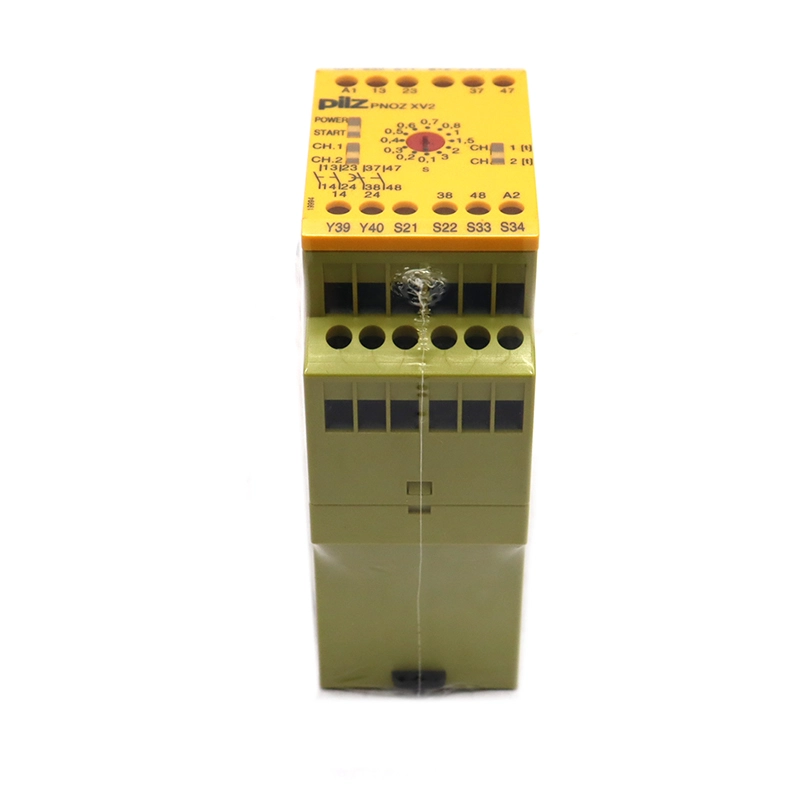

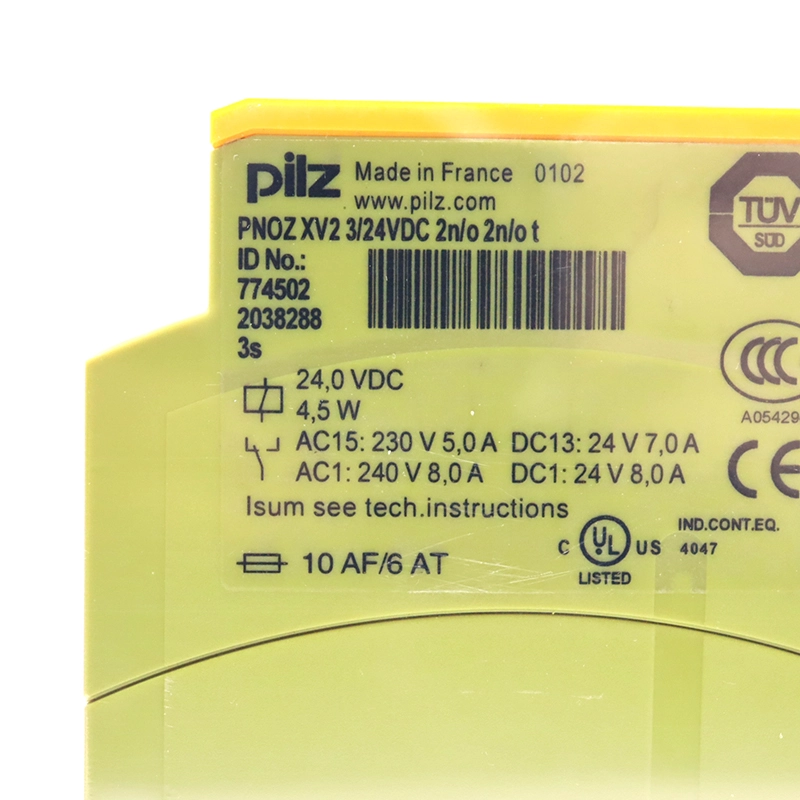

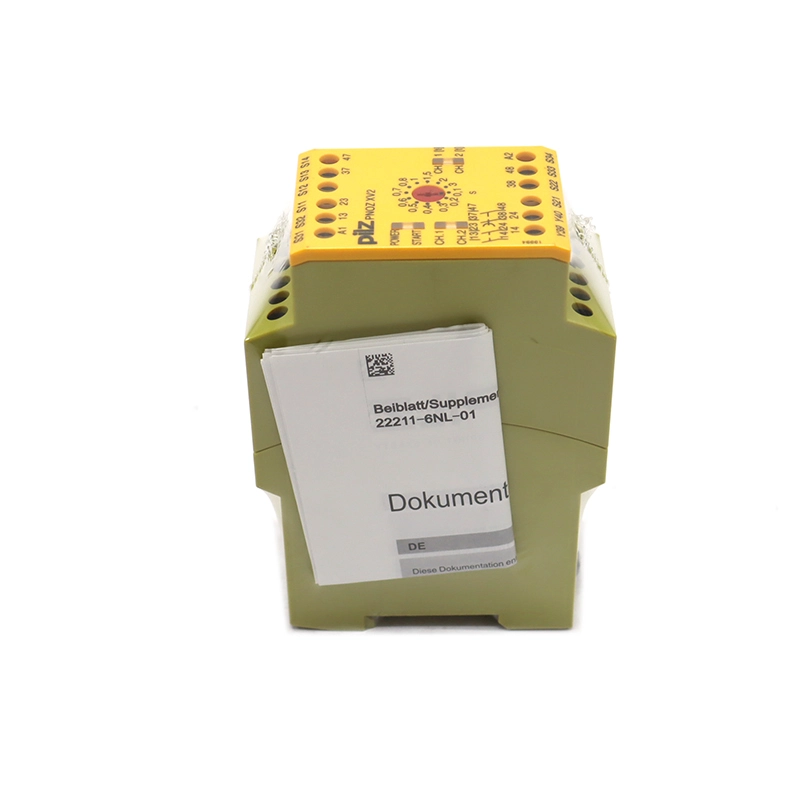

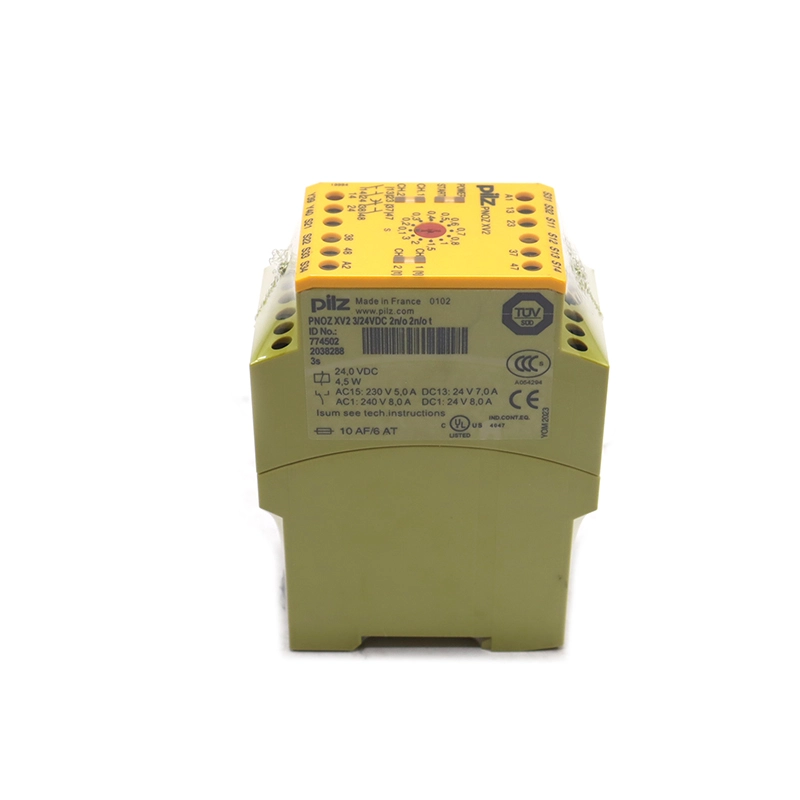

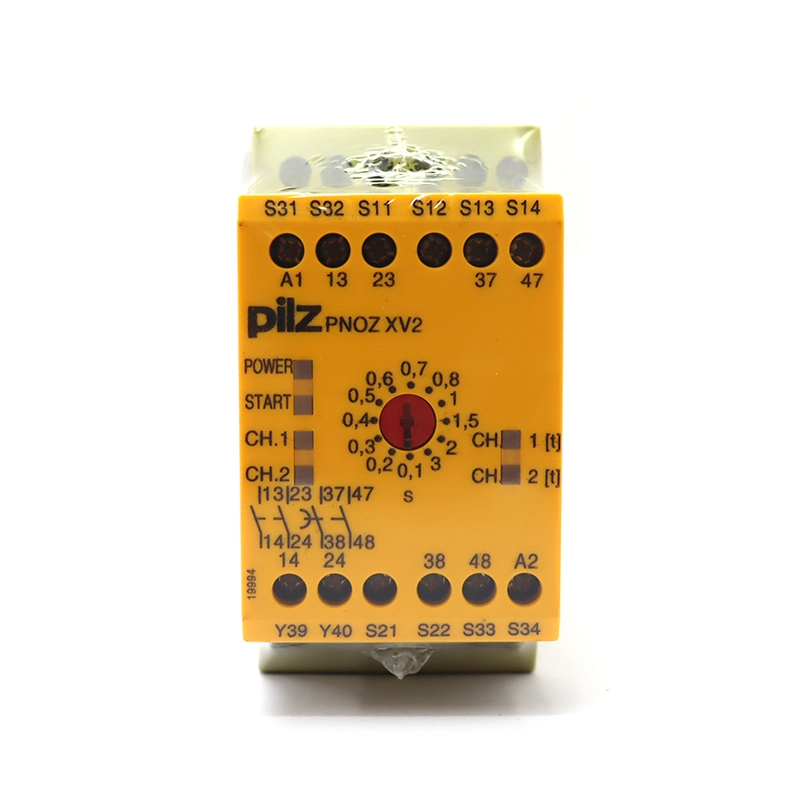

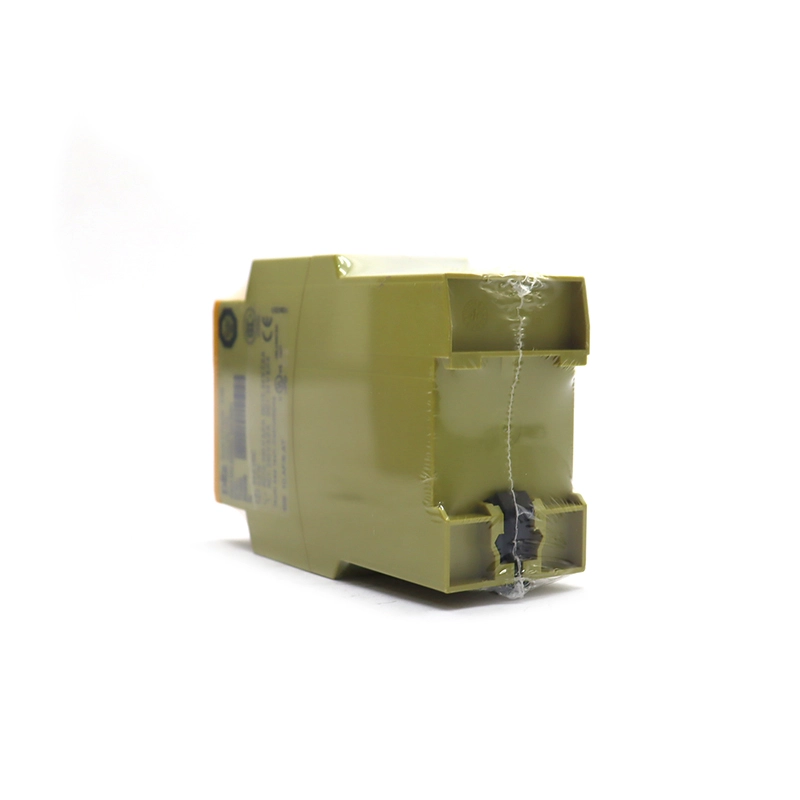

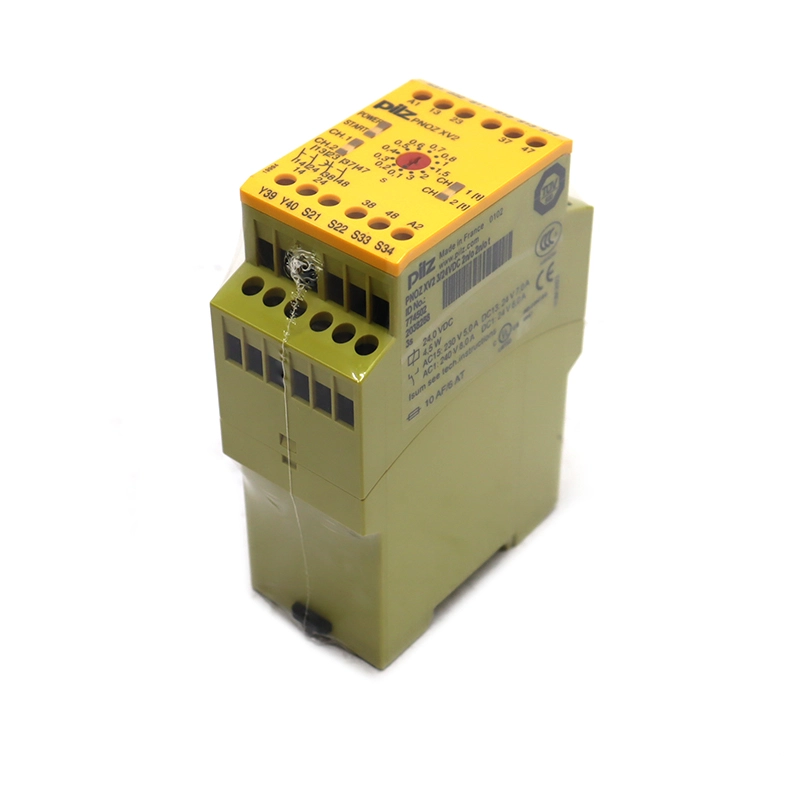

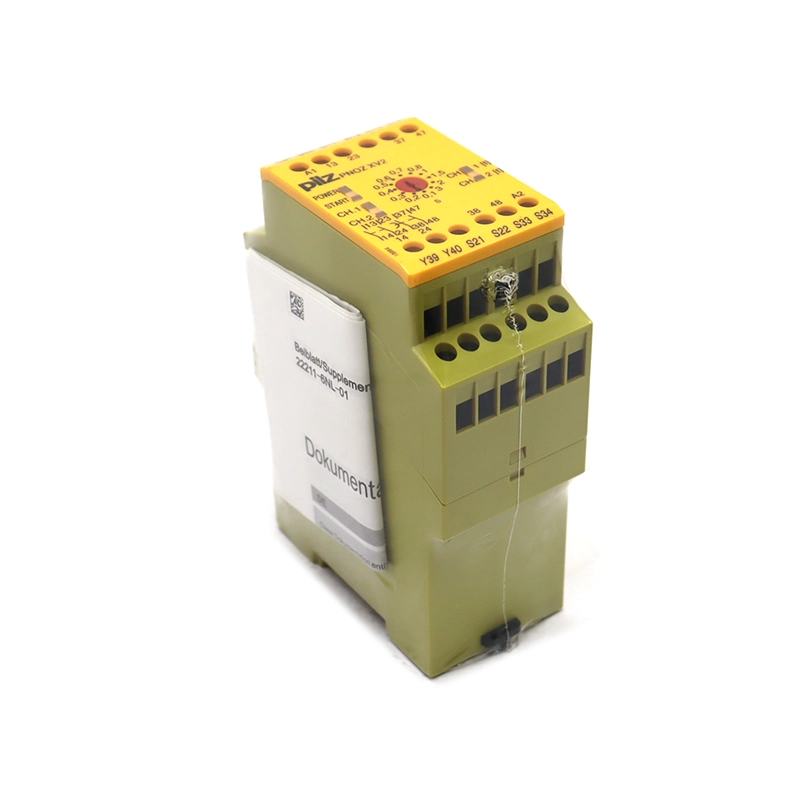

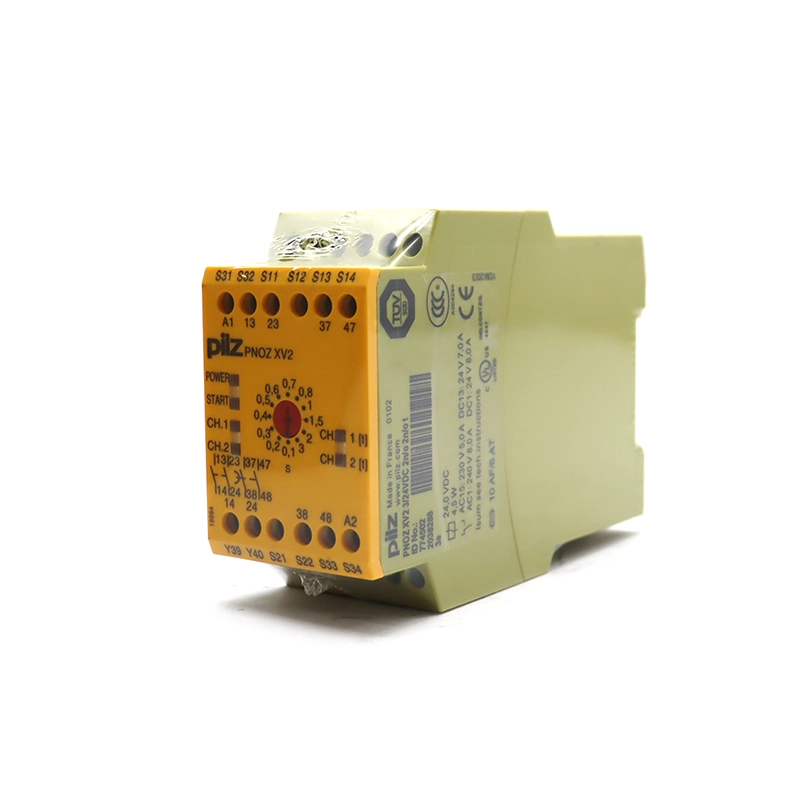

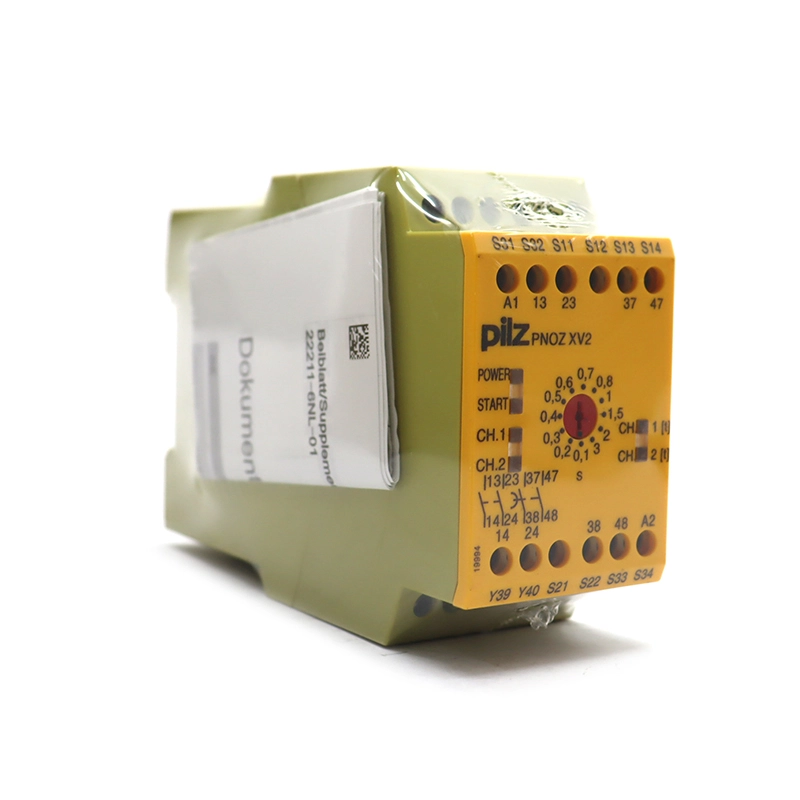

Détails du relais de sécurité Pilz 774-502 | Pilz PNOZ XV2 3/24 V CC 2NO 2NO
