Présentation du produit Pilz 772142

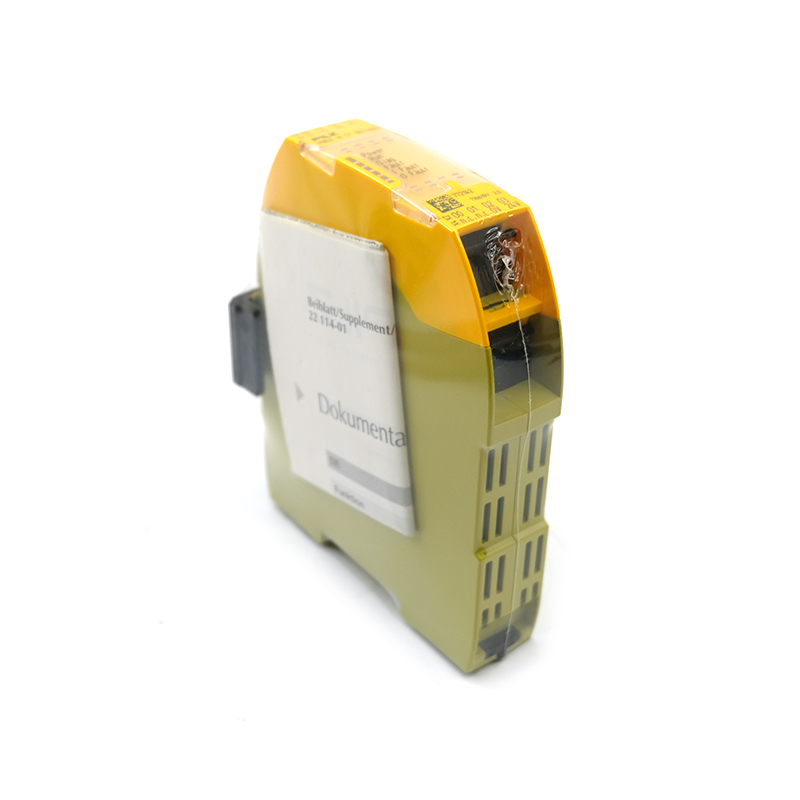

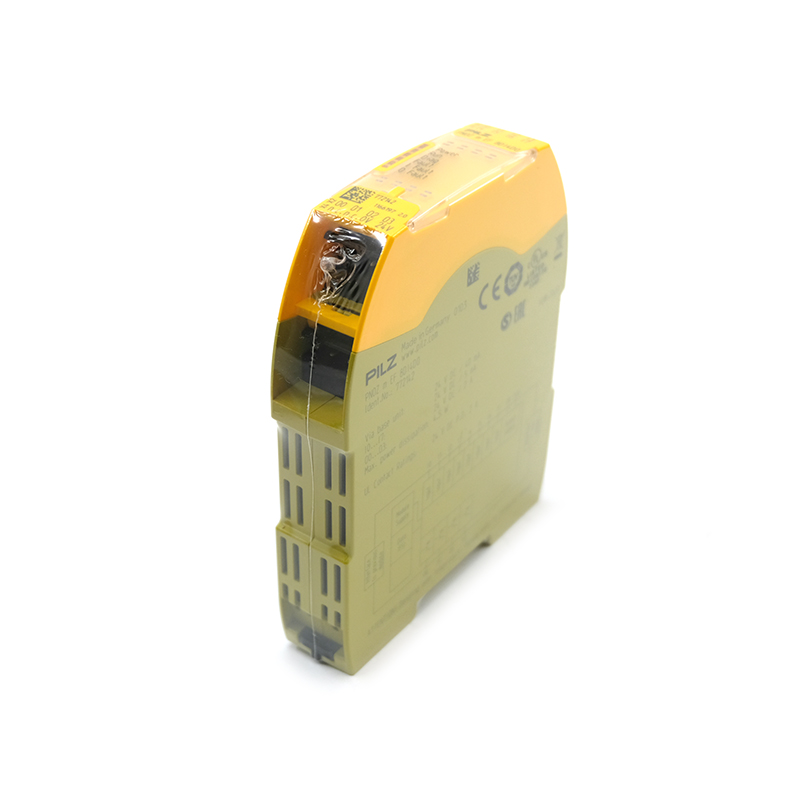

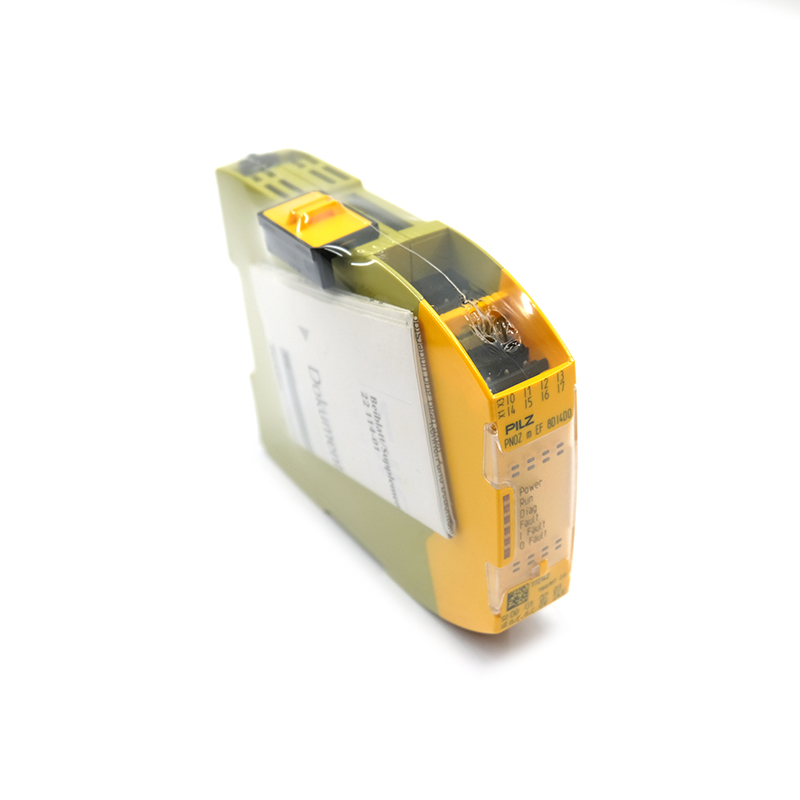

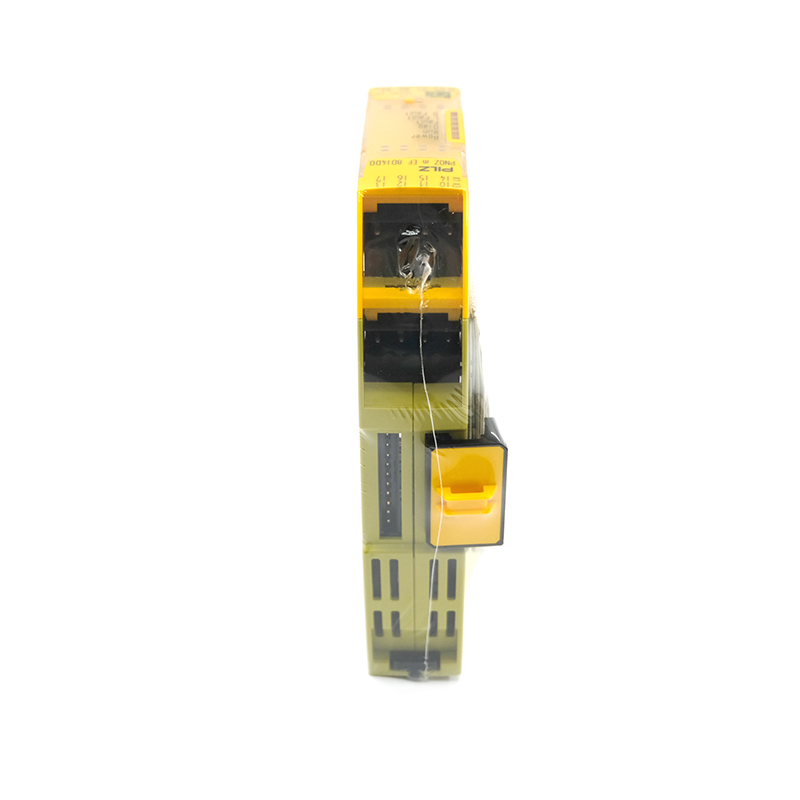

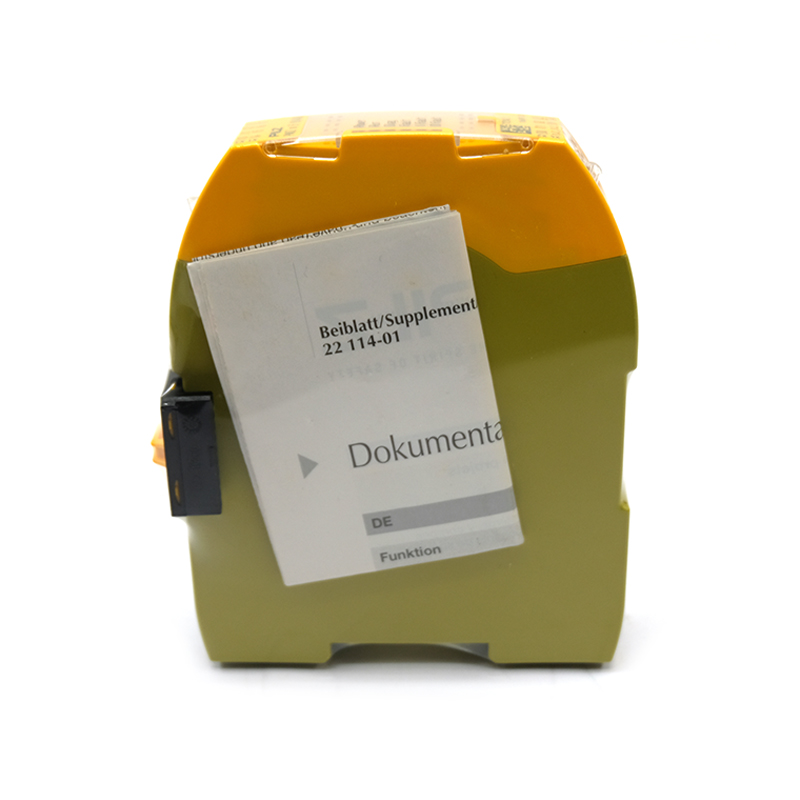

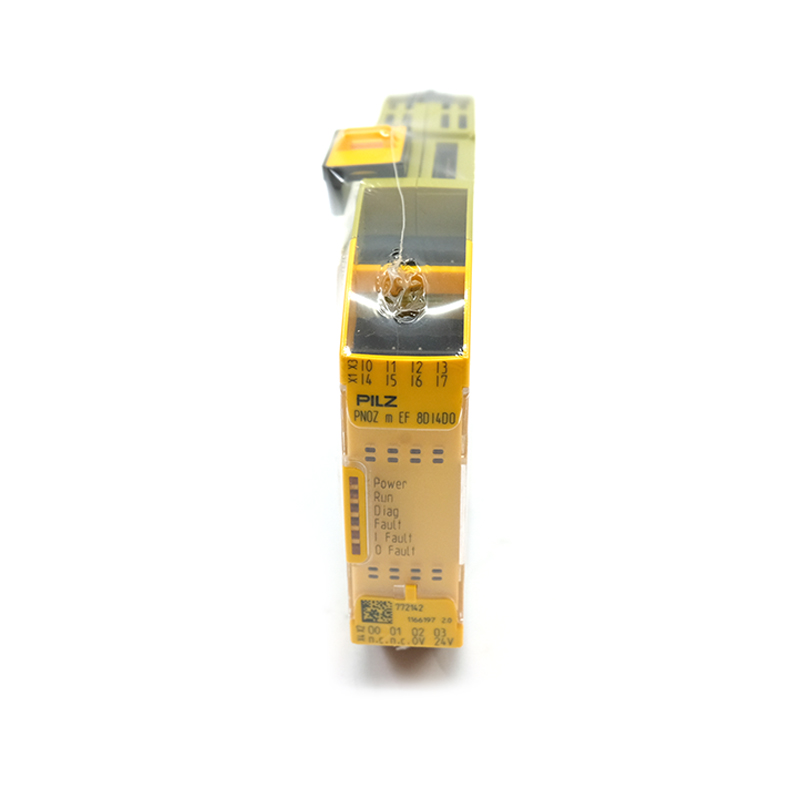

Nom du produit : Module de sécurité PNOZ m EF 8DI4DO (PILZ)

Présentation du produit Pilz 772142

Le module 772142 est un module d’extension du contrôleur de sécurité compact configurable PNOZmulti 2, produit par PILZ (Allemagne) et principalement utilisé dans les systèmes de contrôle de sécurité pour l’automatisation industrielle. Ce module offre 8 entrées numériques de sécurité et 4 entrées semi-conductrices de sécurité, adaptées à la commande de machines et d’équipements exigeant une sécurité maximale.

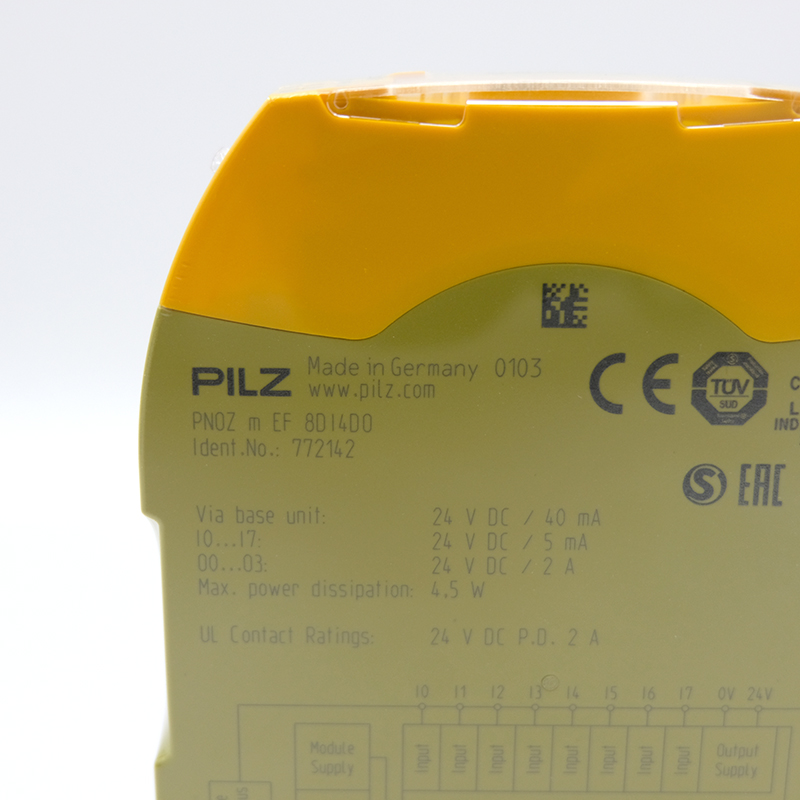

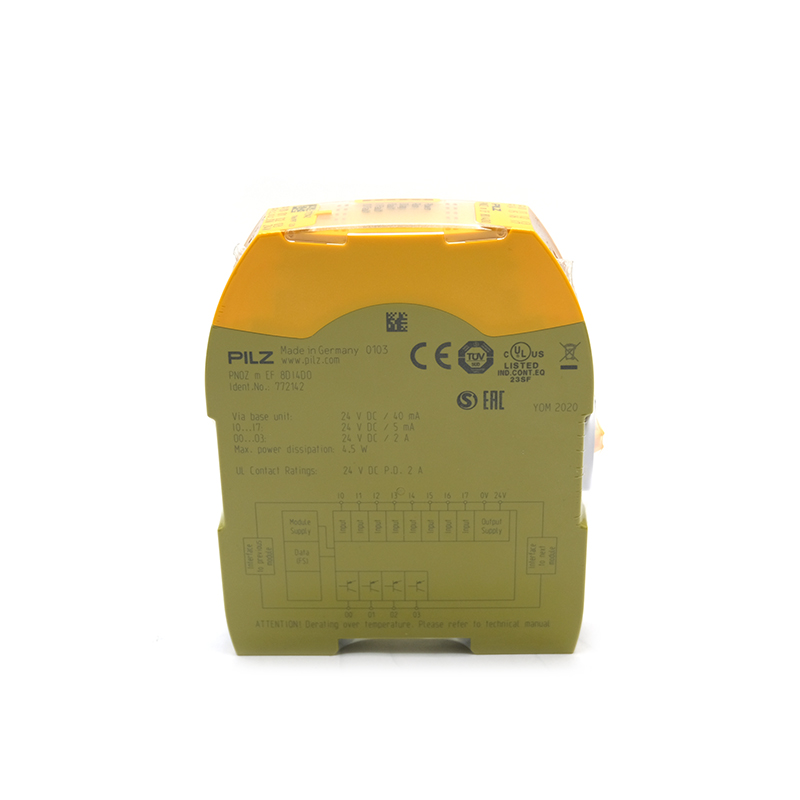

Principaux paramètres techniques de Pilz 772142

– Tension d’alimentation : 24 V CC (U2 est utilisé pour l’alimentation de sortie SC)

– Entrées numériques : 8 (conformes à la norme EN 61131-2 Type 1)

– Sorties semi-conducteurs : 4 (protection contre les courts-circuits, isolation du potentiel)

– Température ambiante : 0 – 60℃ (condensation interdite)

– Niveau de protection : IP20

– Méthode d’installation : Installation sur rail DIN (rail standard de 35 mm)

– Dimensions : 101,4 mm (hauteur) × 22,5 mm (largeur) × 120 mm (profondeur)

– Poids : Poids net 105 g, poids total 115 g

Caractéristiques du Pilz 772142

1. Haute sécurité :

– Conception à redondance de circuit, fonction d’autodétection intégrée, pour garantir le maintien de la fonction de sécurité en cas de défaillance d’un composant.

– La sortie semi-conductrice est protégée contre les courts-circuits et possède des fonctions d’isolation potentielle.

2. Extension modulaire :

– Peut être connecté à l’unité de base PNOZmulti 2 et prend en charge jusqu’à 12 modules d’extension.

3. Câblage flexible :

– Utilise des bornes à ressort et des bornes à vis pour faciliter les connexions enfichables, permettant une installation et une maintenance aisées.

4. Large champ d’application :

– Convient aux fonctions de sécurité telles que les boutons d’arrêt d’urgence, la surveillance des portes de sécurité, les grilles immatérielles, la commande à deux mains, etc.
