Le Siemens SIMATIC S7-1200 Le contrôleur de base est conçu pour des solutions d’automatisation compactes intégrant des fonctions de communication et technologiques, offrant une plateforme évolutive et flexible pour répondre à divers besoins en matière d’automatisation industrielle. contrôleur SIMATIC S7-1200 extensible Ce contrôleur intègre des options d’entrée, de sortie et de communication, et prend en charge l’extension modulaire. Il comprend des modules d’E/S numériques et analogiques, ainsi qu’une variété de modules de communication, pour s’adapter à des tâches d’automatisation spécifiques. Doté de technologies avancées telles que des compteurs haute vitesse, la modulation de largeur d’impulsion (PWM), des sorties de séquence d’impulsions, le contrôle de vitesse et le positionnement, il convient parfaitement aux applications de régulation de température, de gestion de pompes et de ventilateurs, de convoyage et même de machines d’emballage.
Caractéristiques principales
- Conception modulaire et grande flexibilitéLe processeur peut être facilement étendu avec des modules d’E/S supplémentaires sans nécessiter d’espace supplémentaire, offrant ainsi une solution adaptable à diverses tâches.
- Technologies intégréesOptimisé pour le contrôle de boucle, les systèmes de pesage, la gestion de l’énergie, le comptage à grande vitesse, la télécommande, la RFID et la surveillance de l’état.
- Automatisation complèteLe système permet une utilisation très intuitive lors de la phase d’ingénierie, garantissant une expérience utilisateur optimale.
- Réseautage: Le intégré Interface PROFINET elle garantit l’évolutivité et la flexibilité, facilitant ainsi son intégration dans des systèmes plus vastes.
- Sécurité intégréeOffre une protection complète contre l’accès, la copie et la manipulation non autorisés, garantissant l’intégrité et la sécurité des données.
- Diagnostics intégrésLes messages de diagnostic s’affichent en texte clair sur l’écran. Portail TIA, Serveur Web CPU, Outil d’automatisation SIMATIC, et SIMATIC HMI, éliminant ainsi le besoin de programmation supplémentaire.
- Intégration de la sécurité: Le processeur à sécurité intégrée peut exécuter des programmes standard et liés à la sécurité jusqu’aux niveaux SIL3/PLe, garantissant des normes de sécurité élevées pour les applications critiques.
Contrôleur – Module PLC
| Image | Numéro de pièce du fabricant | Description | Extensibilité | Documents |
 |
6ES72141AF400XB0 | Processeur 1214 FC, DC/DC/DC, 14 entrées/10 sorties | Non extensible | 6ES72141AF400XB0.pdf |
 |
6ES72141AG400XB0 | AUTOMATISATION – PROCESSEURS S7-1200 | Non extensible | 6ES72141AG400XB0.pdf |
 |

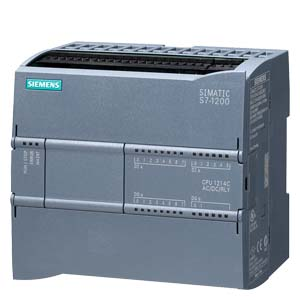

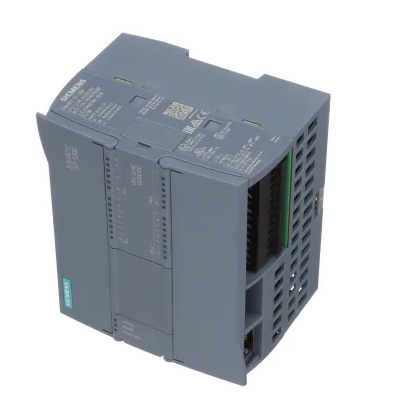

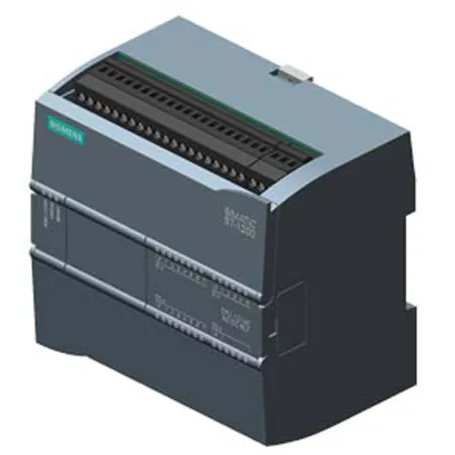

6ES72141BG400XB0 | Processeur 1214C, AC/DC/RELAIS, 14 entrées/10 sorties | Non extensible | 6ES72141BG400XB0.pdf |
 |
6ES72141HG400XB0 | CPU 1214C, convertisseur CC/CC/relais, 14 entrées/10 sorties | Non extensible | 6ES72141HG400XB0.pdf |
|
6ES72151BG400XB0 | Processeur 1215C, AC/DC/RLY, 14 entrées/10 sorties/ | Non extensible | 6ES72151BG400XB0.pdf |
|
6ES72151HG400XB0 | SIMATIC S7-1200 CPU 1215C DCDCRL | Non extensible | 6ES72151HG400XB0.pdf |
Manette – Accessoires
| Image | Numéro de pièce du fabricant | Description | Pour une utilisation avec/Produits connexes | Documents |
 |
6ES72411CH301XB0 | OPT COMM SIMATIC S7-1200 | SIMATIC S7-1200 | 6ES72411CH301XB0.pdf |
 |
6ES72741XF300XA0 | MODULE DE SIMULATION SIMATIC S7-1200 | SIMATIC S7-1200 | 6ES72741XF300XA0.pdf |
|
6ES72741XH300XA0 | MODULE DE SIMULATION SIMATIC S7-1200 | SIMATIC S7-1200 | 6ES72741XH300XA0.pdf |
Contrôleurs programmables (PLC, PAC)
| Image | Numéro de pièce du fabricant | Description | Pour une utilisation avec/Produits connexes | Nombre et type d’entrées | Nombre et type de sorties | Documents |
 |
6ES72211BF320XB0 | MODULE D’ENTRÉE 8 NUMÉRIQUES 24 V | SIMATIC S7-1200 | 8 – Numérique | – | 6ES72211BF320XB0.pdf |
 |
6ES72211BH320XB0 | MODULE D’ENTRÉE 16 NUMÉRIQUES 24 V | SIMATIC S7-1200 | 16 – Numérique | – | 6ES72211BH320XB0.pdf |
 |
6ES72221AD300XB0 | MODULE DE SORTIE 4 NUMÉRIQUE 5V | SIMATIC S7-1200 | – | 4 – Numérique | 6ES72221AD300XB0.pdf |
|
6ES72221BD300XB0 | MODULE DE SORTIE 4 NUMÉRIQUES 24 V | SIMATIC S7-1200 | – | 4 – Numérique | 6ES72221BD300XB0.pdf |
|
6ES72221BF320XB0 | MODULE DE SORTIE 8 NUMÉRIQUES 24 V | SIMATIC S7-1200 | – | 8 – Numérique | 6ES72221BF320XB0.pdf |
|
6ES72221BH320XB0 | MODULE DE SORTIE 16 NUMÉRIQUES 24 V | SIMATIC S7-1200 | – | 16 – Numérique | 6ES72221BH320XB0.pdf |
|
6ES72230BD300XB0 | MOD E/S 2 DIG 2 DIG 20,4-28,8V | SIMATIC S7-1200 | 2 – Numérique | 2 – Numérique | 6ES72230BD300XB0.pdf |
|
6ES72233AD300XB0 | E/S MOD 2 DIG 2 SOLID STATE 5V | SIMATIC S7-1200 | 2 – Numérique | 2 – État solide | 6ES72233AD300XB0.pdf |
 |
6ES72266BA320XB0 | MODULE D’ENTRÉE 16 NUMÉRIQUES 24 V | SIMATIC S7-1200 | 16 – Numérique | – | 6ES72266BA320XB0.pdf |
|
6ES72266DA320XB0 | MODULE DE SORTIE 4 DIG 20,4-28,8 V | SIMATIC S7-1200 | – | 4 – Numérique | 6ES72266DA320XB0.pdf |
 |
6ES72315QA300XB0 | MODULE D’ENTRÉE 1 ANALOGIQUE 24 V | SIMATIC S7-1200 | 1 – Analog | – | 6ES72315QA300XB0.pdf |
 |
6ES72324HA300XB0 | MODULE DE SORTIE 1 ANALOGIQUE | SIMATIC S7-1200 | – | 1 – Analog | 6ES72324HA300XB0.pdf |
 |
6ES72324HB320XB0 | MODULE DE SORTIE 2 ANALOGIQUE 24 V | SIMATIC S7-1200 | – | 2 – Analog | 6ES72324HB320XB0.pdf |
 |
6ES72324HD320XB0 | MODULE DE SORTIE 4 ANALOGIQUE 24 V | SIMATIC S7-1200 | – | 4 – Analog | 6ES72324HD320XB0.pdf |
|
6ES72344HE320XB0 | MODULE E/S 4 ANALOGIQUES 2 ANALOGIQUES 24 V | SIMATIC S7-1200 | 4 – Analog | 2 – Analog | 6ES72344HE320XB0.pdf |
 |
6GK72435DX300XE0 | MODULE DE COMMUNICATION 24 V | SIMATIC S7-1200 | – | – | 6GK72435DX300XE0.pdf |
