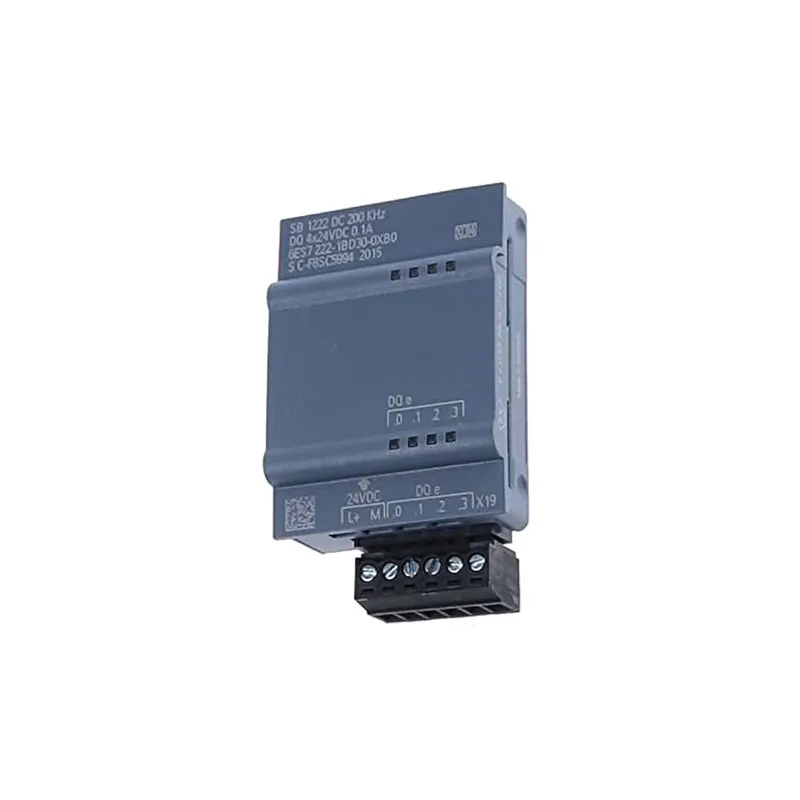

Descripción detallada:
Salidas de relé flexibles: El módulo ofrece 16 salidas de contacto de relé independientes. Cada relé es un contacto seco (pasivo), lo que permite la conmutación independiente de cargas de CA o CC, ofreciendo la máxima flexibilidad en la selección del tipo de carga y del nivel de tensión.
Gran capacidad de control de carga: cada salida de relé puede soportar una corriente nominal de hasta 2 A, con un amplio rango de tensión de carga que abarca de 5 a 30 V CC y de 5 a 250 V CA. Esto permite el control directo de la mayoría de los actuadores de tamaño pequeño a mediano sin necesidad de relés intermedios adicionales.
Alto aislamiento eléctrico y seguridad: Se proporciona un alto nivel de aislamiento eléctrico (1500 V CA) entre los canales de salida de relé y entre el grupo de salida y el bus de la placa base del sistema PLC. Esto evita de forma eficaz que las interferencias procedentes del lado de la carga penetren en el sistema de control y mejora la seguridad tanto del equipo como del personal.
Diseño compacto y fácil instalación: El módulo adopta las dimensiones estándar del S7-200 SMART y presenta una estructura compacta. Todos los puntos de salida se conectan mediante bornes de tornillo extraíbles, lo que facilita el cableado y el mantenimiento. El módulo se conecta a la CPU a través de un conector de bus situado en el lado derecho y se alimenta a través del sistema.
Rendimiento fiable de grado industrial: los relés ofrecen una larga vida útil tanto mecánica como eléctrica. Su diseño robusto les permite adaptarse a entornos industriales típicos con vibraciones y ruido eléctrico.
Configuración sencilla: mediante el software de programación Siemens STEP 7-Micro/WIN SMART, el módulo se reconoce y configura automáticamente con asignación automática de direcciones de E/S, lo que simplifica el proceso de ingeniería.
Características principales:
| Parámetros | Detalles |
|---|---|
| Modelo | 6ES7 222-1BD30-0XB0 |
| Serie | SIMATIC S7-200 SMART |
| Tipo de módulo | Módulo de salida digital (EM DR16) |
| Número de salidas digitales | 16 puntos |
| Tipo de salida | Relé (contacto seco) |
| Corriente nominal de salida (por punto) | 2 A (carga resistiva) |
| Rango de tensión de carga de salida | 5-30 V CC o 5-250 V CA |
| Corriente mínima de carga | 10 mA (para garantizar un cierre fiable del contacto) |
| Vida útil mecánica del relé | 10 000 000 de ciclos de conmutación (sin carga) |
| Vida útil eléctrica del relé | 100 000 ciclos de conmutación (a carga nominal) |
| Frecuencia de conmutación | Carga resistiva: máx. 2 Hz |
| Aislamiento eléctrico | Aislamiento entre canales de relé, aislamiento entre el grupo de salida y el bus de la placa base (1500 V CA) |
| Consumo energético del bus de la placa base | 5 V CC: 80 mA; 24 V CC (L+): 120 mA |
| Tipo de conexión | Terminal de tornillo (desmontable) |
| Dimensiones (An x Al x Pr) | 45 mm x 100 mm x 81 mm |
| Software de configuración necesario | PASO 7: Micro/WIN SMART |
