Descripción detallada:
-
Función principal: Actúa como sección de potencia del sistema de accionamiento, convirtiendo el voltaje del enlace de CC en voltaje de CA con frecuencia y amplitud variables para controlar con precisión la velocidad, el torque y la posición del motor.
-

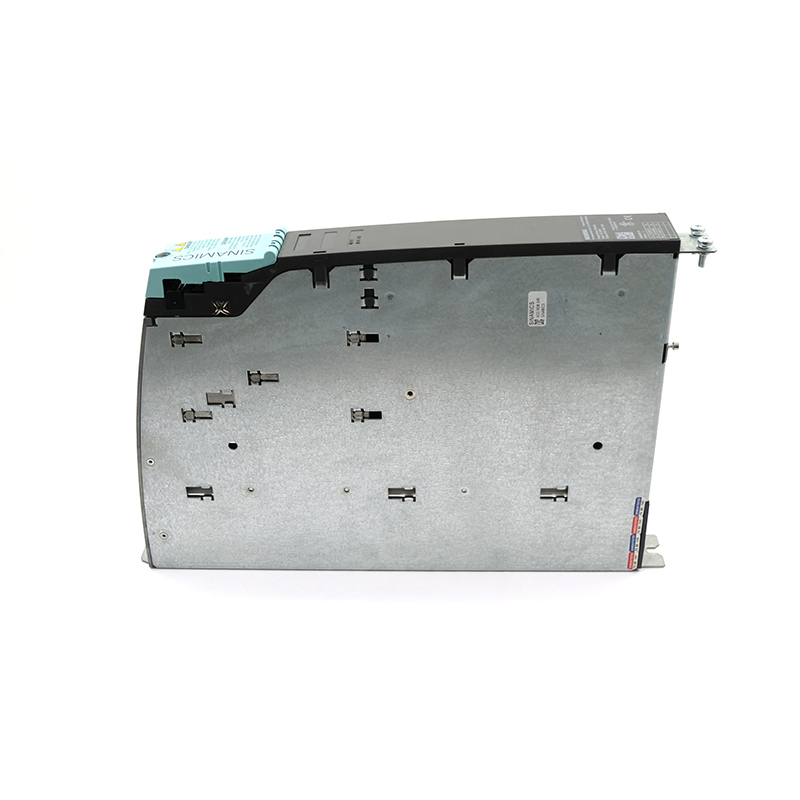

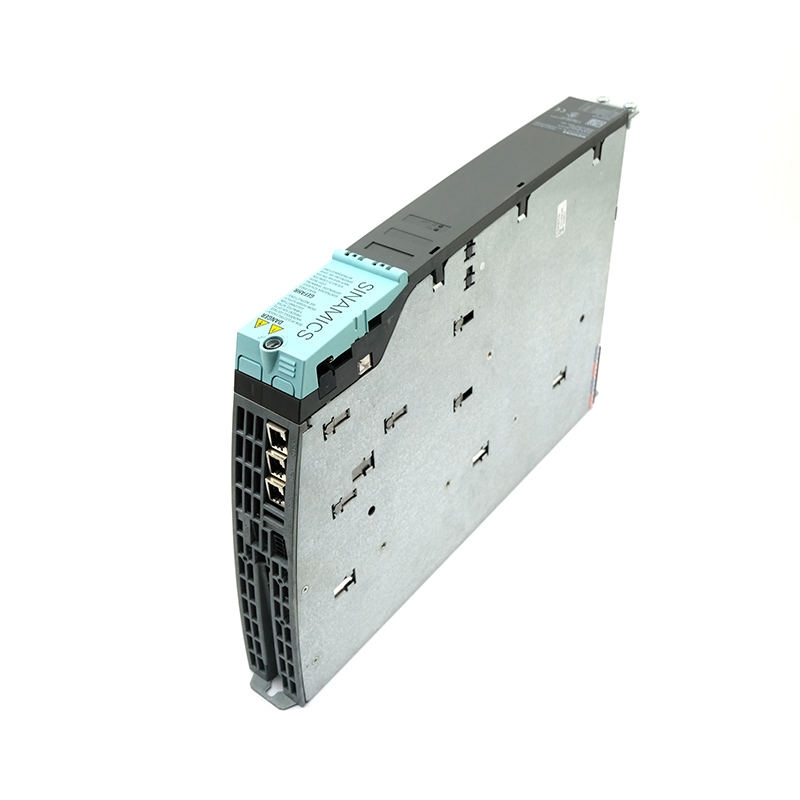

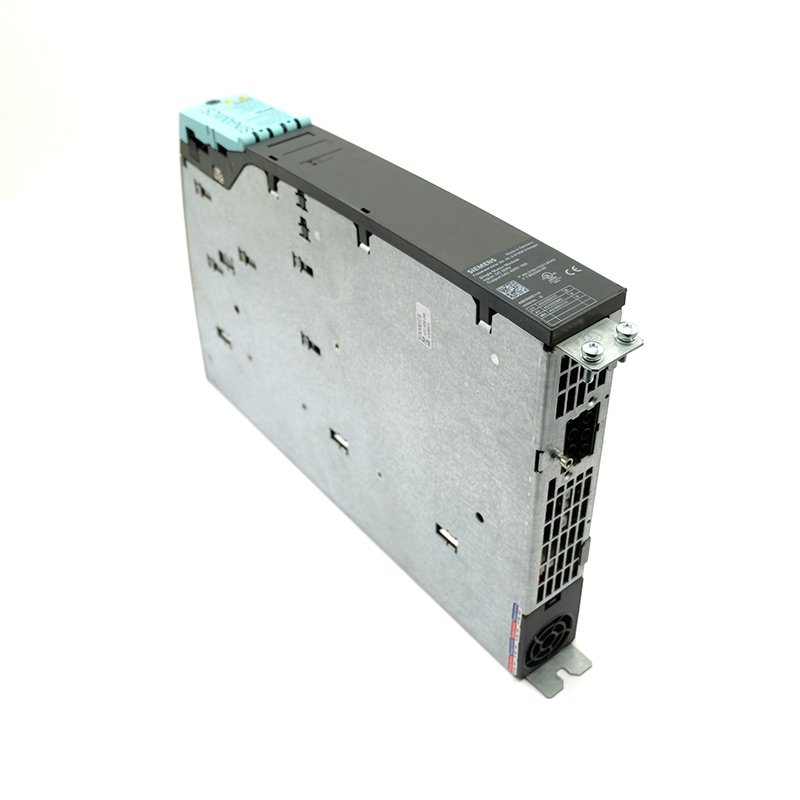

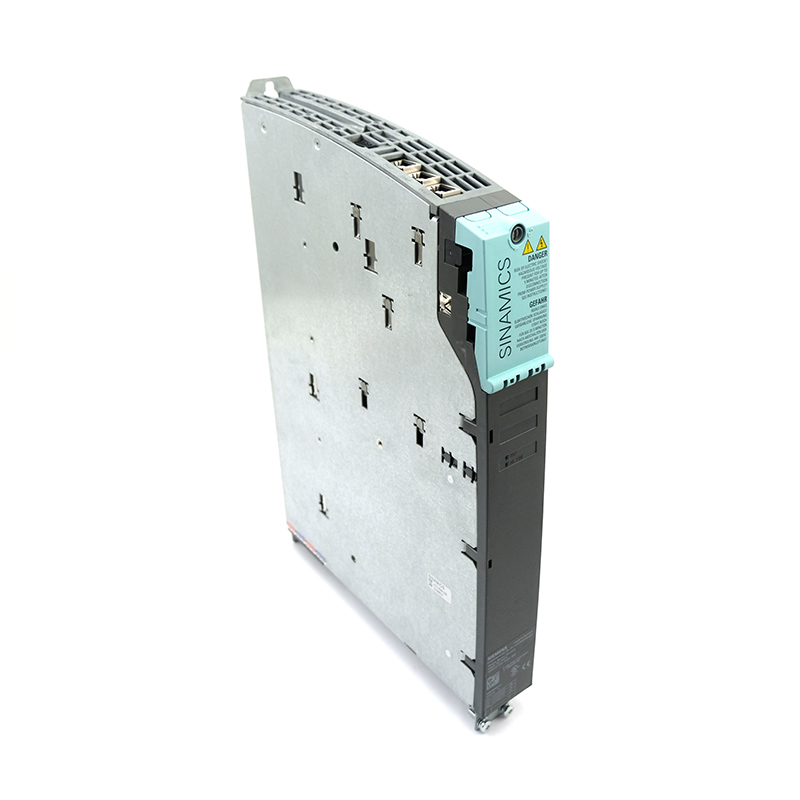

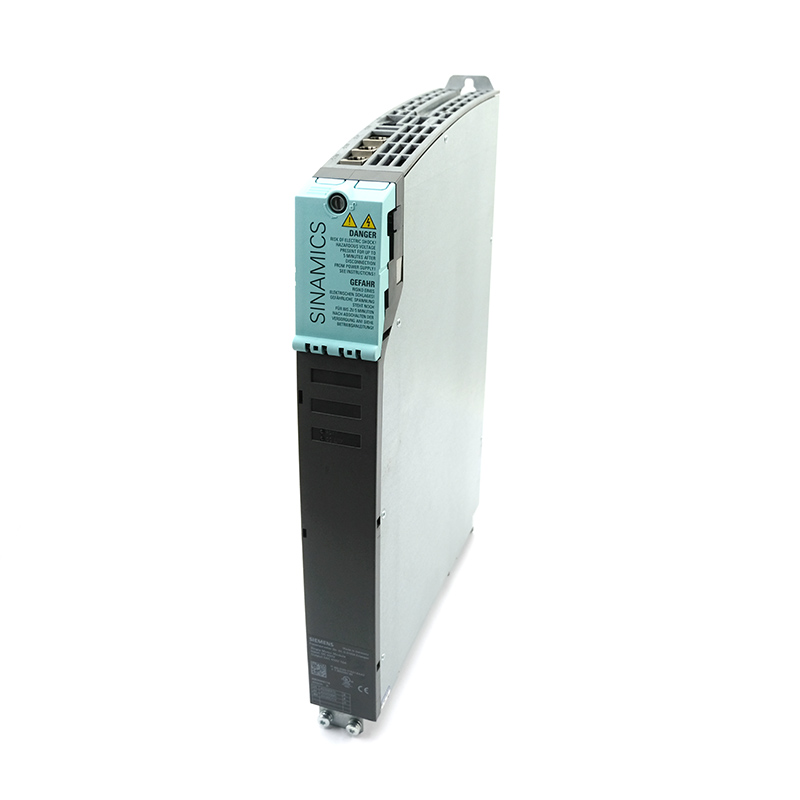

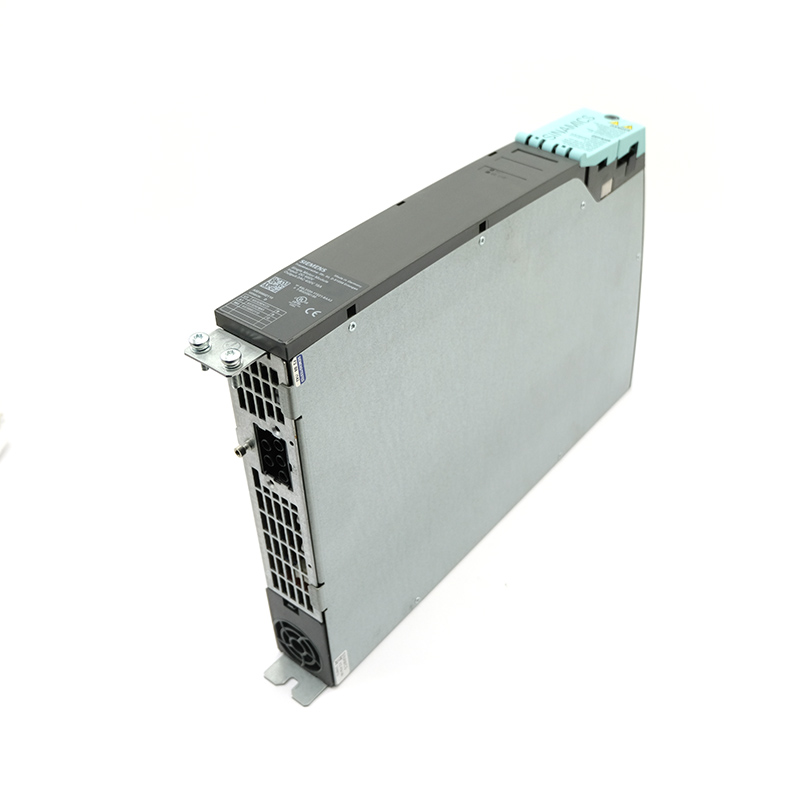

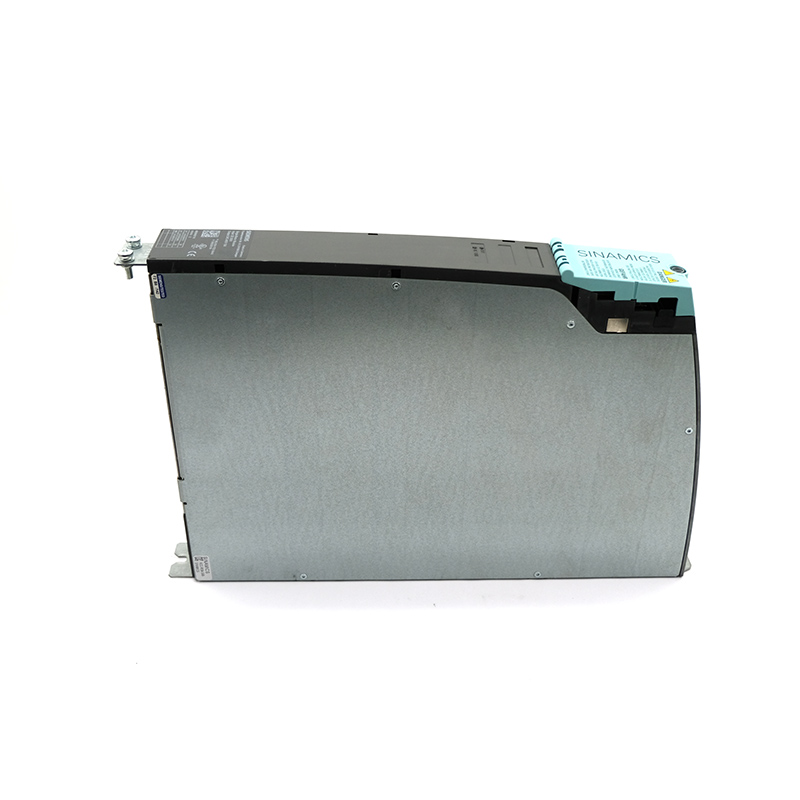

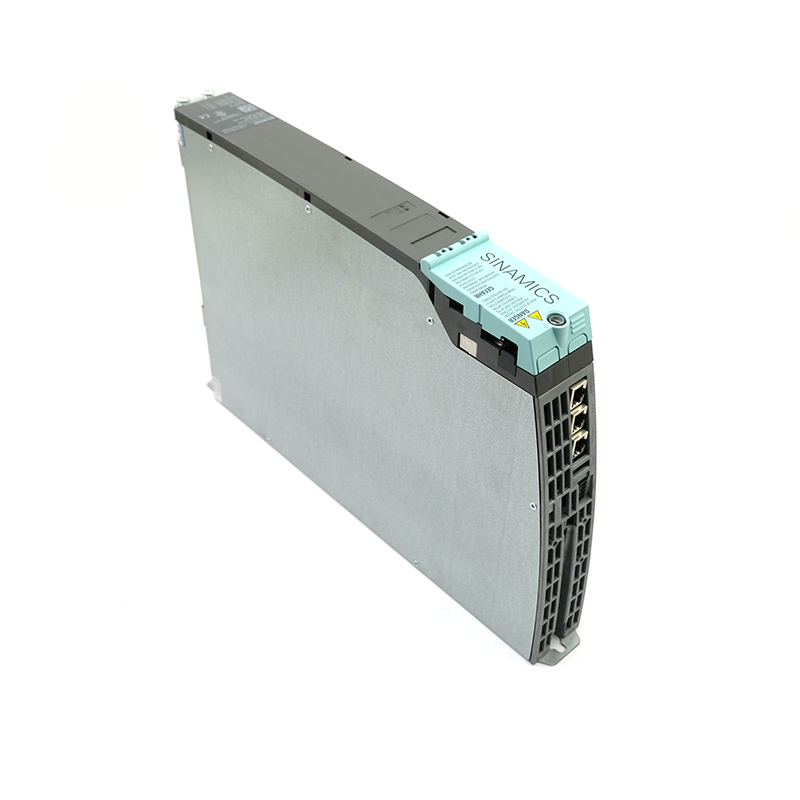

Diseño modular y compacto:Cuenta con un diseño de tamaño de libro estándar con un ancho de 50 milímetros, lo que permite un montaje de alta densidad en paralelo para maximizar el uso del espacio del armario de control. La interfaz integrada Drive-CLiQ facilita la rápida puesta en marcha, la identificación de módulos y la comunicación.
-
Control de alto rendimientoAdmite servocontrol y control vectorial, lo que permite un control de lazo cerrado de alta precisión. El módulo integra un chopper de frenado, permitiendo la conexión directa de una resistencia de frenado externa para disipar de forma segura la energía regenerativa generada durante el frenado o la desaceleración del motor.
-
Integración de seguridad:Soportes Seguridad Integrada (SI) Funciones de seguridad ampliadas (requiere una unidad de control y licencia compatibles), que permiten que características de seguridad como Safe Torque Off (STO) y Safe Stop (SS1/SS2) cumplan con los estándares de seguridad pertinentes.
-
Comunicación y diagnóstico:Se integra perfectamente en el sistema SINAMICS S120 a través de Conducir-CLiQ Interfaz y admite comunicaciones de bus de campo como PROFIBUS y PROFINET a través de la unidad de control superior. Ofrece monitorización completa del estado y diagnóstico de fallos.
-
Aplicaciones típicas:Ampliamente utilizado en aplicaciones que requieren accionamientos de un solo eje de alto rendimiento, como accionamientos de husillo, accionamientos de ejes de alimentación, equipos de bobinado y varios sistemas de posicionamiento de alta precisión.
Especificaciones clave:

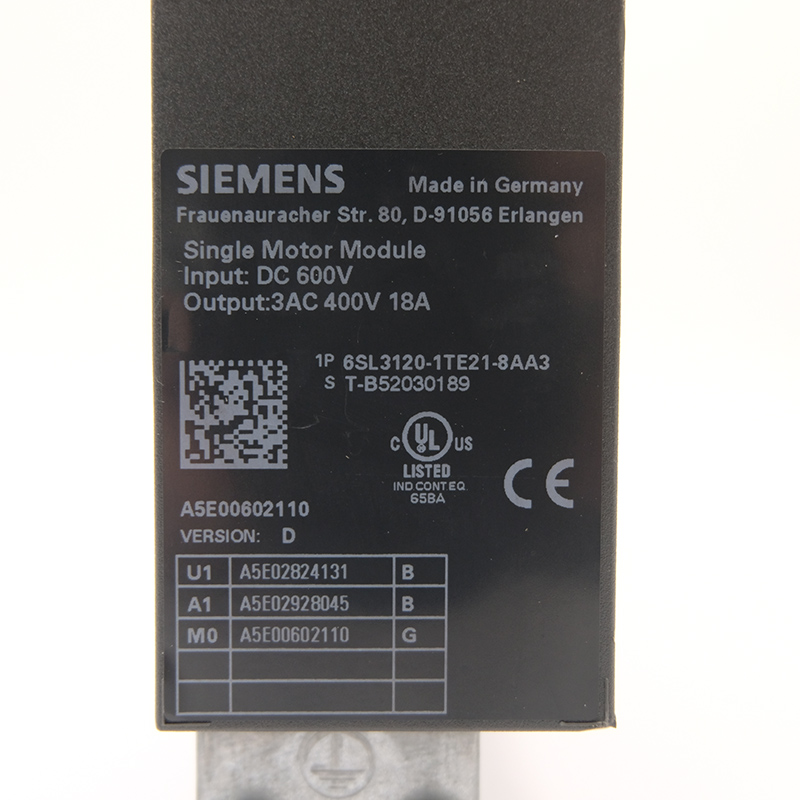

| Parámetro | Detalles |
|---|---|
| Modelo | 6SL3120-1TE21-8AA3 |
| Serie | SINAMICS S120 |
| Tipo de producto | Módulo de motor único Booksize |
| Entrada de fuente de alimentación | Trifásica 380-480 V CA, 50/60 Hz |
| Voltaje del enlace de CC | 510-720 V CC |
| Corriente de salida nominal | 21 A (a 40 °C de temperatura ambiente, para motores de inducción/servomotores) |
| Corriente máxima de salida (sobrecarga) | Aprox. 1,5 veces la corriente nominal durante 60 segundos (consulte el manual para obtener información específica) |
| Modos de control | Control servo / Control vectorial |
| Interfaz de comunicación | Conducir-CLiQ |
| Funciones de seguridad | Admite seguridad integrada (seguridad extendida, requiere licencia) |
| Chopper de frenado integrado | Sí |
| Clasificación de protección | IP20 |
| Montaje | Montaje en tamaño libro (lado a lado), requiere placa o marco de montaje |
| Ancho | 50 milímetros |
| Método de enfriamiento | Refrigeración por ventilador interno |
| Software de puesta en servicio necesario | STARTER / SCOUT TIA o SINAMICS Startdrive (dentro del TIA Portal) |
