Los servomotores son una parte esencial de los sistemas de automatización modernos. Desde máquinas CNC y robótica hasta domótica y líneas de producción industrial, proporcionan un control de movimiento preciso, crucial en innumerables aplicaciones. Ya sea ingeniero, técnico de mantenimiento o aficionado que trabaje con sistemas de automatización, saber cómo probar un servomotor es una habilidad indispensable.
En este artículo, cubriremos todo lo que necesita saber sobre la prueba de un servomotor, incluidos:
●¿Qué es un servomotor?
● Tipos de servomotores
●Señales comunes de un servo defectuoso
● Herramientas que necesitas para realizar pruebas
● Métodos de prueba paso a paso
● Precauciones de seguridad
● Consejos profesionales de expertos en automatización
1. ¿Qué es un servomotor?

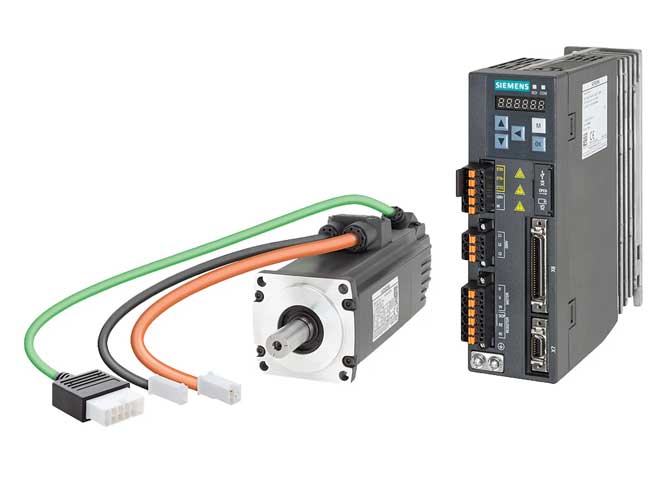

A servomotor Es un tipo de motor eléctrico que permite un control preciso de la posición angular o lineal, la velocidad y la aceleración. Funciona mediante un mecanismo de retroalimentación de bucle cerrado, donde los sensores proporcionan datos sobre la posición del motor, lo que permite que un controlador realice ajustes en tiempo real.
Los servomotores se utilizan comúnmente en:
● Sistemas de automatización industrial (FANUC, Siemens, Mitsubishi, Yaskawa, ABB)
● Robótica y máquinas CNC
● Cintas transportadoras
● Cardanes para cámara
● Vehículos y drones teledirigidos
2. Tipos de servomotores
Antes de realizar pruebas, es fundamental identificar el tipo de servomotor con el que se trabaja. Las categorías principales incluyen:
a. Servomotores de CC
Se utiliza en aplicaciones de baja potencia. Fácil de probar, pero con par limitado.
b. Servomotores de CA
Comunes en la automatización industrial, como los sistemas FANUC o Mitsubishi. Ofrecen alta eficiencia, par y precisión.
c. Servomotores sin escobillas
Utiliza conmutación electrónica. Bajo mantenimiento y larga vida útil.
d. Servos de rotación posicional
Suelen girar entre 0 y 180 grados. Se utilizan frecuentemente en aplicaciones de aficionados y Arduino.
e. Servos de rotación continua
Pueden girar 360° y se utilizan para accionar ruedas o engranajes.
Cada tipo puede requerir procedimientos de prueba ligeramente diferentes, aunque los conceptos básicos siguen siendo los mismos.
3. Señales de que su servomotor necesita pruebas
Si su equipo presenta problemas, el servomotor podría estar fallando. Preste atención a estos síntomas:
● Movimientos erráticos o espasmódicos
● No alcanzar la posición deseada
● Sobrecalentamiento
● Ruidos o vibraciones inusuales
● No hay respuesta del motor
● Alarmas o códigos de falla del controlador
Ignorar estas señales puede provocar mayores daños en el sistema de control o tiempos de inactividad en la producción.
4. Herramientas necesarias para probar un servomotor
Para probar correctamente un servomotor, necesitará el siguiente equipo:
|
Herramienta |
Objetivo |
|
Multímetro |
Medir voltaje, resistencia y continuidad |
|
Osciloscopio (opcional) |
Analizar señales PWM y retroalimentación del codificador |
|
Fuente de alimentación o controlador |
Alimentar el servomotor en condiciones controladas |
|
Generador de señales (PWM) |
Generar señales de control |
|
Software de diagnóstico |
Proporcionado por fabricantes como FANUC o Siemens |
|
Cables y conectores de prueba |
Conexiones seguras y protegidas |
|
Equipo de seguridad (guantes, gafas) |
Prevenir descargas eléctricas o lesiones mecánicas |
5. Paso a paso: Cómo probar un servomotor
Paso 1: Identificar las especificaciones del motor
Revise la placa de características o la hoja de datos del motor. Tome nota de lo siguiente:
● Tensión nominal
● Corriente nominal
● Tipo de codificador (incremental, absoluto)
● Diagrama de cableado
● Directrices del fabricante (especialmente para FANUC, Yaskawa, etc.)
Paso 2: Inspección visual
Antes de aplicar energía:
● Inspeccione si hay marcas de quemado o un olor inusual.
● Compruebe si hay cables sueltos, clavijas dobladas o conectores dañados.
● Gire el eje del motor manualmente: debe girar suavemente (para la mayoría de los tipos)
Paso 3: Verifique la resistencia con un multímetro
Para un servomotor de CA trifásico:
1. Configure su multímetro en ohmios (Ω).
2. Medir la resistencia entre fases:
● De U a V
● V a O
● O a U
Todas las lecturas deben ser similares y distintas de cero. Una diferencia grande o una lectura infinita indica una falla del bobinado.
Comprobar la conexión a tierra:
● Mida entre cada fase y la carcasa del motor (tierra).
● La lectura debe ser infinita o sin continuidad.
⚠️ Un cortocircuito entre cualquier devanado y tierra indica una falla de aislamiento.
Paso 4: Probar las señales del codificador (opcional)
Utilice un osciloscopio o un software de diagnóstico:
● Conecte el codificador al osciloscopio.
● Gire lentamente el eje con la mano.
● Busque señales de onda cuadrada limpias de los canales A, B y Z (incrementales) o datos en serie (codificadores absolutos).
Si la señal es ruidosa o falta, es posible que el codificador esté defectuoso.
Paso 5: Aplicar señal PWM (para Arduino/servomotores pequeños)
Si está probando un servo de aficionado (por ejemplo, SG90 o MG996R):
1. Conecte el servo a un generador de señales PWM (por ejemplo, Arduino).
2. Enviar señales con un ancho de pulso de entre 1 ms y 2 ms a 50 Hz.
● 1 ms = 0°
● 1,5 ms = 90°
● 2 ms = 180°
3. Observar la respuesta motora.
Si el motor no responde, confirme la alimentación y las líneas de señal.
Paso 6: Prueba funcional bajo carga
Para servomotores industriales:
● Conecte el motor a su variador original o a un controlador de prueba adecuado.
● Utilice el software para iniciar una prueba de trote o una rutina de posicionamiento.
● Verificar la respuesta del par, el control de velocidad y el comportamiento de arranque/parada.
Registre registros de vibraciones o errores si están disponibles.
6. Pautas de seguridad al probar servomotores
● Desconecte siempre la alimentación antes de manipular cables.
● Utilice herramientas aisladas y use equipo de protección.
● No toque el eje del motor mientras esté encendido.
● Confirme que el rango de voltaje sea correcto antes de aplicar energía.
● Evite realizar pruebas en un entorno húmedo o conductor.
● Para motores grandes, utilice un banco de pruebas seguro para evitar lesiones mecánicas.
7. Problemas comunes y cómo solucionarlos
|
Asunto |
Posible causa |
Solución |
|
El motor no gira |
Falta señal / Problema de energía |
Compruebe el PWM o el voltaje de suministro |
|
El motor vibra o zumba |
Desalineación del codificador / Daños en el bobinado |
Recalibrar el codificador / Reparar la bobina |
|
Errores de posicionamiento |
Fallo del bucle de retroalimentación |
Probar el codificador / Reemplazar la unidad |
|
Calentamiento excesivo |
Sobrecarga o mala ventilación |
Reducir la carga / Mejorar el flujo de aire |
|
Códigos de falla en el controlador |
Alarma de accionamiento o servo |
Consulte el manual del fabricante. |
8. Consejos de expertos de la industria de la automatización
● Para los sistemas FANUC y Mitsubishi, utilice las herramientas o el software de prueba oficiales (como SERVO GUIDE de FANUC).
● Para sistemas más antiguos con diagnósticos limitados, el registro de tendencias de temperatura y vibración puede revelar fallas ocultas.
● Mantenga siempre un registro de los resultados de las pruebas para la planificación del mantenimiento predictivo.
● Al probar modelos discontinuados u obsoletos, consulte con proveedores globales como OUKE Automation para obtener reemplazos compatibles.
9. Reflexiones finales
Probar un servomotor no se trata solo de identificar fallos, sino también de comprender el estado del sistema y evitar costosos tiempos de inactividad. Tanto si trabaja con una pequeña configuración Arduino como con un sistema CNC industrial a gran escala, contar con un proceso de prueba estructurado mejorará la fiabilidad, reducirá los costes de mantenimiento y garantizará un rendimiento óptimo.
Al dominar los conceptos básicos descritos en este artículo, podrá prolongar la vida útil de sus servosistemas y garantizar un funcionamiento seguro y eficiente en cualquier aplicación.
Preguntas frecuentes
P1: ¿Puedo probar un servomotor sin un controlador?
Sí, con un generador PWM o Arduino, se puede probar el movimiento básico de un servo. Para motores industriales, se recomienda un variador o software de prueba compatible.
P2: ¿Cómo sé si mi servomotor está muerto?
Si el motor no muestra continuidad entre los devanados, no responde a las señales PWM o su codificador no emite señales, es probable que esté muerto.
P3: ¿Es peligroso probar un servomotor?
Si no se toman las precauciones adecuadas, sí. Apague siempre el equipo antes de cablearlo, utilice equipo de protección y nunca realice pruebas en condiciones inestables.
