وصف تفصيلي:
-
تصميم صغير الحجم وعالي الأداء: يدمج هذا الجهاز وظائف العاكس الكاملة في حجم صغير للغاية، مما يوفر مساحة على لوحة التحكم. ويستخدم تقنية “التحكم الاتجاهي بدون مستشعر” من الجيل الثاني من ياسكاوا، مما يوفر عزم دوران بدء ممتاز (يصل إلى 150% عند 0.5 هرتز) ونطاق تحكم واسع في السرعة (1:200) للتحكم عالي الدقة في السرعة وعزم الدوران.
-
سهولة التركيب والإعداد: يدعم التثبيت الفوري. يتميز باتصال Modbus RTU قياسي مدمج (عبر كتلة طرفية) لسهولة التكامل مع أنظمة التشغيل الآلي. مزود بلوحة تشغيل LED سهلة القراءة لضبط المعلمات ومراقبة الحالة وتشخيص الأعطال. ضبط سريع تقوم هذه الوظيفة بتحديد معلمات المحرك تلقائيًا، مما يبسط عملية التشغيل.
-
وظائف مدمجة غنية: يتضمن معيارًا وحدة تحكم PID للتحكم في العمليات ذات الحلقة المغلقة مثل الضغط والتدفق. يوفر إعدادات مسبقة متعددة أنماط V/F و التحكم في توفير الطاقة أنماط لتحسين كفاءة التشغيل بناءً على خصائص الحمل، مما يقلل من استهلاك الطاقة. يدعم وظائف حماية المحرك المختلفة، بما في ذلك الحماية من ارتفاع درجة حرارة المحرك (عبر PTC أو النموذج الحراري الداخلي).
-
خيارات إدخال/إخراج وتحكم مرنة: يأتي الجهاز مزودًا بشكل قياسي بمنافذ إدخال/إخراج رقمية متعددة الوظائف ومنافذ إدخال تناظرية (قابلة لاختيار الجهد/التيار) لتكوين منطق تحكم مرن. يدعم الجهاز طرقًا متعددة لتحديد السرعة المرجعية: مرجعية لوحة المفاتيح، والمرجعية التناظرية، ومرجعية السرعة متعددة الخطوات، ومرجعية الاتصال.
-
موثوقية عالية وميزات بيئية: مصمم ليدوم طويلاً مع عمر افتراضي ممتد بشكل ملحوظ للمكونات الرئيسية مثل المكثفات الإلكتروليتية. يتضمن مرشح كبح التداخل الكهرومغناطيسي (متوافق مع معيار IEC 61800-3) للحد من التداخل الكهرومغناطيسي بشكل فعال. يتميز بآليات حماية شاملة ضد الأعطال، بما في ذلك الحماية من التيار الزائد، والجهد الزائد، والجهد المنخفض، وارتفاع درجة الحرارة، وقصر الدائرة.
المواصفات الرئيسية:
| المعلمة | تفاصيل |
|---|---|
| نموذج | CIMR-AB4A0009FBA |

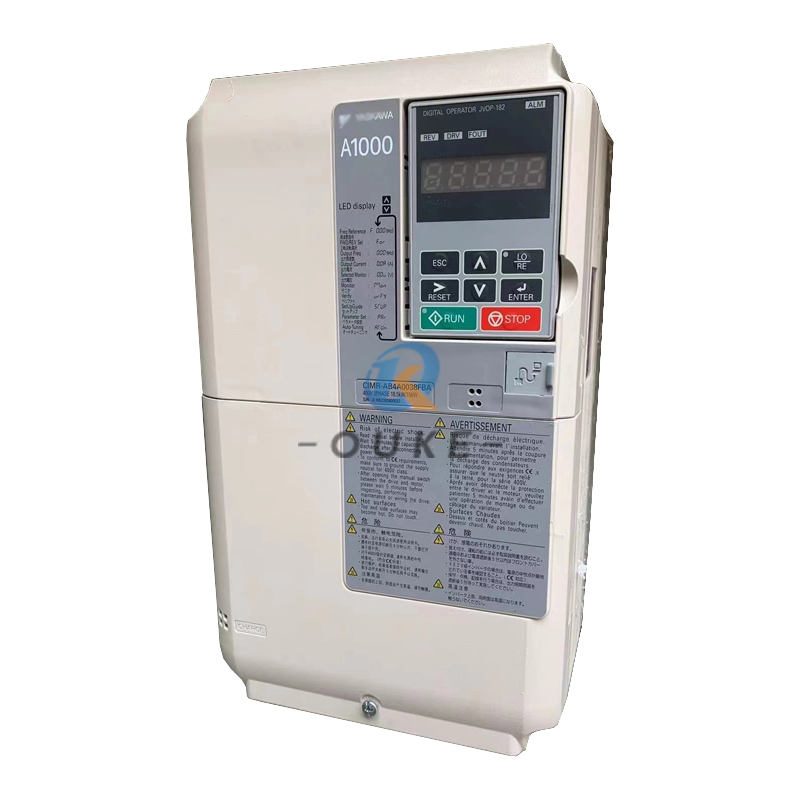

| مسلسل | A1000 |
| القدرة المحركة المناسبة | 0.4 كيلوواط |
| تيار الخرج المقنن | 0.9 أمبير |
| جهد مصدر الطاقة | تيار متردد ثلاثي الأطوار 380 ~ 480 فولت، 50/60 هرتز |
| أساليب المكافحة | التحكم في الجهد/التردد، التحكم الاتجاهي بدون مستشعر |
| عزم بدء التشغيل | ≥ 150% عند 0.5 هرتز (التحكم الاتجاهي بدون مستشعر) |
| نطاق التحكم في السرعة | 1:200 (التحكم الاتجاهي بدون مستشعرات) |
| قدرة التحميل الزائد | 150% من التيار المقنن لمدة 60 ثانية |
| واجهة الاتصال | RS-485 (بروتوكول Modbus RTU، عبر محطات الاتصال) |
| نظام PID مدمج | نعم |
| فلتر مدمج | مرشح كبح التداخل الكهرومغناطيسي (متوافق مع بيئة الفئة C2) |
| فئة الحماية | IP20 (نوع مفتوح، يتطلب تركيبًا داخل علبة) |
| طريقة التبريد | التبريد الذاتي |
